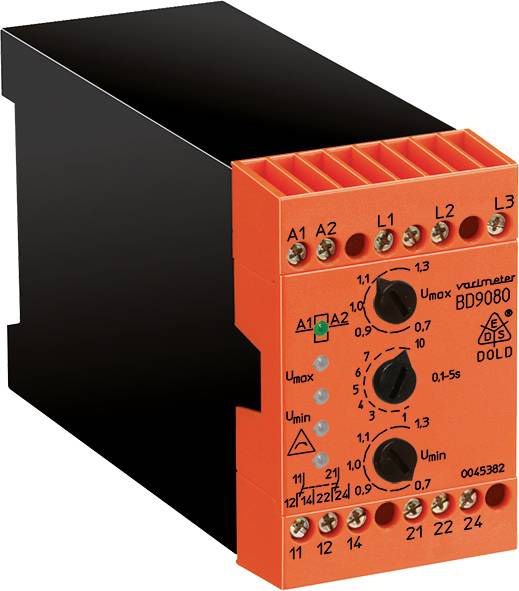

Dold BD9080.12 3AC400V UH=AC230V 0045382 relej za nadzor faza
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
relej za nadzor faza
Radni napon
230 V/AC
Tip
BD9080.12 3AC400V UH=AC230V
dim.
(D x Š x V) 133 x 45 x 74 mm
Ugradbena dubina
133
Tehnički list (PDF)
Broj
Ukupno (465,00 € / komad)
465,00 €
sa PDV-om
Tehnički podaci
- Kontakti: 2 preklopna kontakta
- Vrijeme odziva / otpuštanja: približno 900/150 ms
- Kašnjenje odgovora tv: 0,1 ... 5 s
- Toplinska struja Ith: 6 A (vidi krivulju granične vrijednosti kontinuirane struje)
- Sklopna sposobnost Prema AC 15 normalno otvorenim kontaktima: 2 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Prema DC 13 normalno otvoreni kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
- NC kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
- Električni vijek trajanja: Prema AC 15 na 1 A, AC 230 V: normalno otvoren kontakt: 2,5 x 105Ciklusi prebacivanja
- Mehanički vijek trajanja: ≥ 50 x 106Ciklusi prebacivanja
- Rad temperaturnog raspona: - 20 ... + 60 ° C
- Kućište: termoplastično s V0 ponašanjem prema UL predmetu 94
- Tip
BD9080.12 3AC400V UH=AC230V
- Vrsta proizvoda
relej za nadzor faza
- Radni napon
230 V/AC
- dim.
(D x Š x V) 133 x 45 x 74 mm
- Ugradbena dubina
133
- Težina
325 g
- Širina
45 mm
- Visina
74 mm
- Dužina
133 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359265 Dold BD9080.12 3AC400V UH=AC230V 0045382 relej za nadzor faza
Upute za rad i sigurnost
Upute za rad i sigurnost 2359265 Dold BD9080.12 3AC400V UH=AC230V 0045382 relej za nadzor faza
Opis
Nadzor trofaznih mreža za podnapon / prenapon, redoslijed faza, asimetrija, nestanak struje.
Prema IEC / EN 60255-1
· Otkrivanje podnaponskih / prenaponskih napona, asimetrija, fazni kvar, fazni slijed
Kašnjenje otpuštanja podesivo od 0,1 ... 5 s
· Po jedan LED zaslon za pomoćni napon A1 / A2, prenapon Umax, podnapon Umin., Asimetrija / redoslijed faza / prekid napajanja, položaj kontakta
Princip struje zatvorenog kruga (izlazni relej se ne aktivira u slučaju kvara)
· 2 preklopna kontakta
Izborni princip otvorenog kruga (izlazni relej aktivira se u slučaju kvara)
Širina 45 mm
Ovaj tekst je strojno preveden.
Prema IEC / EN 60255-1
· Otkrivanje podnaponskih / prenaponskih napona, asimetrija, fazni kvar, fazni slijed
Kašnjenje otpuštanja podesivo od 0,1 ... 5 s
· Po jedan LED zaslon za pomoćni napon A1 / A2, prenapon Umax, podnapon Umin., Asimetrija / redoslijed faza / prekid napajanja, položaj kontakta
Princip struje zatvorenog kruga (izlazni relej se ne aktivira u slučaju kvara)
· 2 preklopna kontakta
Izborni princip otvorenog kruga (izlazni relej aktivira se u slučaju kvara)
Širina 45 mm
Ovaj tekst je strojno preveden.
