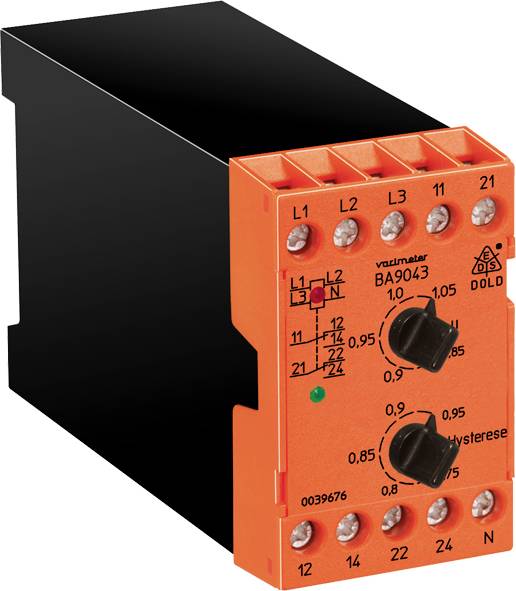

Dold BA9043 3AC50-400Hz 230/400V 0039676 naponski nadzorni relej
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
naponski nadzorni relej
Radni napon
230 V
400 V
Tip
BA9043 3AC50-400Hz 230/400V
dim.
(Š x V) 45 mm x 73 mm
Ugradbena dubina
132 mm
Tehnički list (PDF)
Broj
Ukupno (329,00 € / komad)
329,00 €
sa PDV-om
Istaknuti proizvodi i detalji
Dold BA9043 3AC50-400Hz 230/400V naponski nadzorni relej
- Veća sigurnost u zgradama
Tehnički podaci
- Nazivni napon UN 3 / N izmjenična struja 100/57 V; 220/127 V; 400/230 V
- 415/240 V; 440/254 V; 500/290 V
- 3 / N izmjeničnog napajanja 690/400 V
- 3 izmjenična struja 100 V; 220 V; 400 V; 415 V, 440 V; 500 V 3 izmjenična struja 690 V
- Kapacitet preopterećenja: 1,2 UN kontinuirano
- Nominalna potrošnja: AC 4 VA
- Nominalna frekvencija: 50 ... 400 Hz
- Frekvencijski raspon: ± 5%
- Utjecaj temperature:<0,05% / K
- Vrijednost odgovora: 0,85 ... 1,05 UN, kontinuirano podesivo
- s gornjim gumbom
- Omjer relapsa
- (Histereza) 0,75 ... 0,95 vrijednosti preuzimanja
- Kašnjenje prebacivanja tM: Pogledajte kašnjenje prebacivanja dijagrama
- Vremensko kašnjenje tv: Beskonačno podesivo od 0,5 - 10 s
- Kontakti: 2 preklopna kontakta
- Toplinska struja I.th: 6 A; vidi dijagram krivulje granične vrijednosti kontinuirane struje
- Sklopni kapacitet Prema AC 15: normalno otvoren: 3 A / AC 230 V IEC / EN 60947-5-1
- NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
- Prema DC 13: normalno otvoren: 1 A / DC 24 V IEC / EN 60947-5-1
- NC kontakt: 1 A / DC 24 V IEC / EN 60947-5-1
- Električni vijek trajanja Prema AC 15 na 3 A, AC 230 V: 3 x 105 Ciklus prebacivanja IEC / EN 60947-5-1
- Čvrstoća kratkog spoja maks. Osigurač: 4 A gG / gL IEC / EN 60947-5-1
- Mehanički vijek trajanja:>30 x 106Ciklusi prebacivanja
- Rad temperaturnog raspona: - 20 ... + 60 ° C
- Skladištenje: - 25 ... + 60 ° C
- Priključak vodiča: vijčane stezaljke
- Tip
BA9043 3AC50-400Hz 230/400V
- Vrsta proizvoda
naponski nadzorni relej
- Radni napon
230 V
400 V
- dim.
(Š x V) 45 mm x 73 mm
- Ugradbena dubina
132 mm
- Težina
310 g
- Širina
45 mm
- Visina
73 mm
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359240 Dold BA9043 3AC50-400Hz 230/400V 0039676 naponski nadzorni relej
Upute za rad i sigurnost
Upute za rad i sigurnost 2359240 Dold BA9043 3AC50-400Hz 230/400V 0039676 naponski nadzorni relej
Opis
· Nadzor napona trofaznih mreža
· Za industrijsku i željezničku primjenu
Prema IEC / EN 60255-1, IEC / EN 60255-26, DIN VDE 0435-303
· 3-fazna
Za nazivne napone od 3 / N izmjenične vrijednosti 100/57 V do 690/400 V.
· Mjerenje aritmetičke srednje vrijednosti
· Podesive vrijednosti odziva i otpuštanja
· Za mreže s ili bez neutralnog vodiča
Princip struje zatvorenog kruga (izlazni relej se ne aktivira u slučaju kvara)
· LED zasloni za operativnu spremnost i položaj kontakta
· Neosjetljiv na harmonike
Pogodno za mreže od 50 ... 400 Hz
Širina 45 mm
