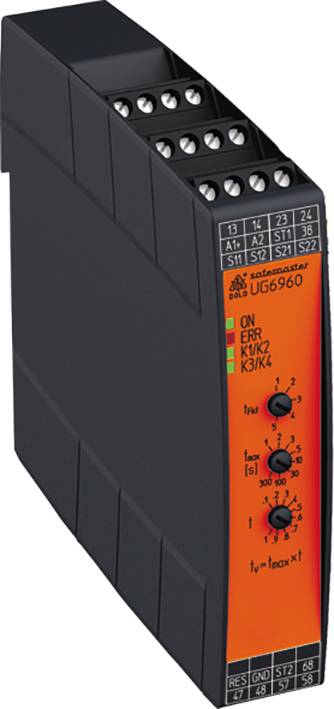

Slika slična
Slika slična
Dold 0065424 UG6960.04PS/100/61 DC24V 300s vremenski relej višefunkcijski 24 V/DC 1 St. Vremenski opseg: 300 - 300 s 4 z
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
vremenski relej
Izvedba
višefunkcijski
Funkcije
kašnjenje uklopa i isklopa s upravljačkim kontaktom
kašnjenje uklopa i isklopa
davač takta
žmiglo, simetrično
kontrola impulsa sa početkom i završetkom ulaznog signala
prolazni kontakt sa završetkom ulaznog signala
davač impulsa
pretvarač impulsa
prolazni kontakt s početkom ulaznog signala
Radni napon
24 V/DC
Pogonski napon maks.
24 V/DC
Tehnički list (PDF)
Broj
Ukupno (585,00 € / komad)
585,00 €
sa PDV-om
Tehnički podaci
- Svjetlosna rešetka, zaustavljanje u slučaju nužde, sigurnosna prostirka, zaštitna vrata, dvoručne
- Dopuštena frekvencija uključivanja neposrednih kontakata: najviše 1800 ciklusa uključivanja / h
- Odgođeni kontakti: maks. 360 ciklusa uključivanja / h
- Snaga kratkog spoja
- Maksimalni osigurač: 6 A gG / gL IEC / EN 60947-5-1
- Vrsta proizvoda
vremenski relej
- Tip
UG6960.04PS/100/61 DC24V 300s
- Izvedba
višefunkcijski
- Priključak
vijčana stezaljka
- Funkcije
kašnjenje uklopa i isklopa s upravljačkim kontaktom
kašnjenje uklopa i isklopa
davač takta
žmiglo, simetrično
kontrola impulsa sa početkom i završetkom ulaznog signala
prolazni kontakt sa završetkom ulaznog signala
davač impulsa
pretvarač impulsa
prolazni kontakt s početkom ulaznog signala
- Radni napon
24 V/DC
- Pogonski napon maks.
24 V/DC
- Pogonski napon
24 V/DC (max)
- Vrsta kontakta
4 zatvarač
- Kontaktni materijal
AgNi
- Preklopni napon (maks.)
230 V/AC
- Prebacivanje struje (maks.)
8 A
- Vremensko razdoblje (min.)
300 s
- Vrijeme domene (maks.)
300 s
- Min. temperatura
-25 °C
- Maks. temperatura
60 °C
IP20
IP40
- Električni vijek trajanja
pri 5 A, AC 230 V cos j = 1:>1,5 x 105Ciklusi prebacivanja
- Mehanički vijek trajanja
≥ 1 x 108Ciklusi prebacivanja
- Širina
22.5 mm
- Visina
110 mm
- Dubina
120.3 mm
- dim.
(Š x V x D) 22.5 x 110 x 120.3 mm
- Sadržaj
1 St.
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2359201 Dold 0065424 UG6960.04PS/100/61 DC24V 300s vremenski relej višefunkcijski 24 V/DC 1 St. Vremenski opseg: 300 - 300 s 4 z
Upute za rad i sigurnost
Upute za rad i sigurnost 2359201 Dold 0065424 UG6960.04PS/100/61 DC24V 300s vremenski relej višefunkcijski 24 V/DC 1 St. Vremenski opseg: 300 - 300 s 4 z
Opis
Višenamjenski sigurnosni relej vremena UG 6960 koristi se za zaštitu ljudi i strojeva sigurnim omogućavanjem i prekidanjem sigurnosnog kruga. To se postiže funkcijom odgode postavljenom na uređaju. Jednostavno postavite jednu od 5 funkcija odgode koje se mogu odabrati pomoću okretnog prekidača i gotovi ste. Postavljena vremena kašnjenja sigurna su tijekom cijelog vremenskog raspona. Sigurnosni relej UG 6961 dostupan je s raznim sigurnosnim funkcijama i ima sigurne odgođene kontakte.
· Odgovara
Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
Ograničenje zahtjeva za SIL (SIL CL) 3 · Prema IEC / EN 62061
Razina integriteta sigurnosti (SIL) 3 · Prema IEC / EN 61508 i IEC / EN 61511
· Prema EN 50156-1 za sustave izgaranja
· Otkrivanje kratkog spoja na gumbu za uključivanje
· Aktiviranje putem tipke ON ili automatske funkcije ON
· Sa ili bez otkrivanja unakrsnih krugova
· 2-kanalna struktura
· Prisilno vođeni izlazni kontakti
· Izlaz: 2 trenutna NO kontakta i 2 NO kontakta su odgođena
· 1 poluvodički izlaz za trenutne kontakte; 1 poluvodički izlaz za odgođene kontakte
· LED prikazuje radni napon, sigurnosnu funkciju, vremensko kašnjenje i pogreške
· Širina 22,5 mm
Ovaj tekst je strojno preveden.
· Odgovara
Razina izvedbe (PL) e i kategorija 4 prema EN ISO 13849-1
Ograničenje zahtjeva za SIL (SIL CL) 3 · Prema IEC / EN 62061
Razina integriteta sigurnosti (SIL) 3 · Prema IEC / EN 61508 i IEC / EN 61511
· Prema EN 50156-1 za sustave izgaranja
· Otkrivanje kratkog spoja na gumbu za uključivanje
· Aktiviranje putem tipke ON ili automatske funkcije ON
· Sa ili bez otkrivanja unakrsnih krugova
· 2-kanalna struktura
· Prisilno vođeni izlazni kontakti
· Izlaz: 2 trenutna NO kontakta i 2 NO kontakta su odgođena
· 1 poluvodički izlaz za trenutne kontakte; 1 poluvodički izlaz za odgođene kontakte
· LED prikazuje radni napon, sigurnosnu funkciju, vremensko kašnjenje i pogreške
· Širina 22,5 mm
