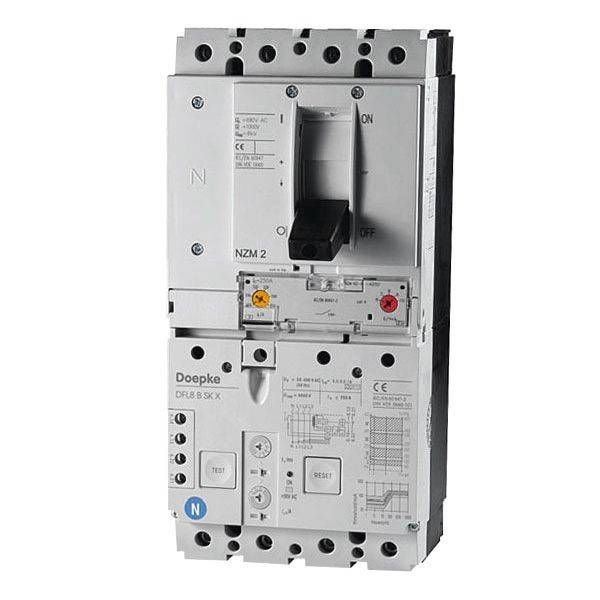

Doepke 09209783 FID zaštitna sklopka/zaštitna sklopka za vodove osjetljivi FI za sve struje 0.3 A

Prekidači strujnog kruga sa zaštitom od preostale struje (CBR) isključuju velike struje, štite opremu, kabele i vodove od prekomjerne struje i ljude od električnog udara. DFL 8 su kompaktni uređaji s integriranim pomoćnim prekidačima i priključnim stezaljkama za velike presjeke kabela. Prekidači tipa B osjetljivi su na AC/DC na frekvencijama od 0 Hz (glatke istosmjerne zaostale struje) do 150 kHz. Otporniji su na udarne struje i grmljavinske oluje. Prekidači s NK karakteristikom nude klasičnu protupožarnu zaštitu od 300 mA na frekvencijama do 150 kHz. Optimizirani su za prostore sklone požaru. S prekidačima ove varijante, struja reakcije na grešku može se podesiti pojedinačno u koracima za odgovarajuću primjenu (0,3 A, 0,5 A, 1 A). Sukladno tome, ograničenje vremena neodgovaranja također se može postupno prilagođavati. To omogućuje implementaciju selektivnog zaštitnog kruga zaostale struje u sustavima s raspoređenim rasporedom. Uređaji standardne izvedbe dizajnirani su za nadzor krugova s nazivnim naponom od 230, 400 V, V i nazivnom frekvencijom od 50 Hz. Svojstva: podesiva nazivna zaostala struja; Nazivne struje od 100 A do 250 A; Nazivni napon 230 V, 400 V AC; četveropolni; Detekcija zaostale struje za ravnomjernu istosmjernu struju, kao i izmjeničnu i pulsirajuću istosmjernu struju; visoka tolerancija na fluktuacije pomoćnog napona pri otkrivanju zaostalih struja tipa B; Okidanje neovisno o glavnom i pomoćnom naponu za zaostalu struju i prekostruju tipa A; visoka prekidna sposobnost kratkog spoja; Priključne stezaljke do 185 mm2; visoka otpornost na udarnu struju, tj. mala sklonost lažnom okidanju zbog prolaznih struja kvara; Podesivi pragovi za trenutno i odgođeno prekostrujno okidanje; Integrirani pomoćni prekidač; Vrsta montaže: montaža na montažnu ploču; Bilo koji položaj ugradnje; hraniti odozdo; Područja primjene: raspoređeni sustavi napajanja s TN-S, TT i TN-CS mrežama s visokom snagom kratkog spoja u funkcionalnim zgradama i industriji; U IT mrežama, okidanje zaostale struje CBR-a može se osigurati za isključivanje u slučaju drugog zemljospoja; Zbog AC-osjetljivog okidača zaostale struje, ovaj AC-osjetljivi CBR je posebno prikladan za zaštitu sustava s elektroničkom opremom koja nije galvanski odvojena od mreže na ulaznoj strani; Isključena je uporaba za zaštitu od preostale struje u TN-C mrežama; Savjeti:< str> Zaštita od požara pri postavljanju Idn = 0,3 A do 150 kHz;< /str>< p/>
