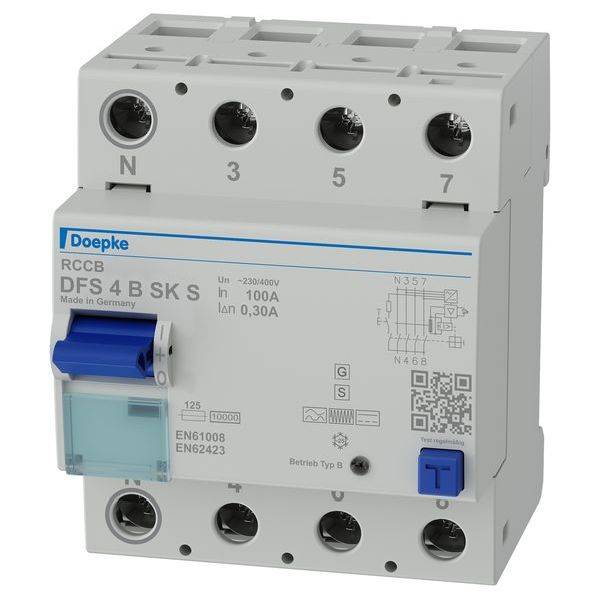

Doepke 09166999 FID zaštitna sklopka osjetljivi FI za sve struje B

Prekidači zaostale struje (RCCB) isključuju napajanje kada se pojave opasno visoke zaostale struje. Na taj način štitite ljude, životinje i sustave. DFS 4 su dvo- ili četveropolne zaštitne sklopke na diferencijalnu struju za jednofazne ili trofazne mreže. U standardnoj verziji, kompaktni uređaji su široki četiri modula. Dostupni su s mnogo različitih vrsta zaostale struje i dizajna s nazivnom strujom do 125 A. Veliki dvokatni terminali također mogu prihvatiti velike presjeke vodiča. Aktivirani položaj prekidača višenamjenskog prekidača olakšava rješavanje problema. Besplatni softver za naljepnice pomaže u označavanju. Prekidači tipa B osjetljivi su na AC/DC na frekvencijama od 0 Hz (glatke istosmjerne zaostale struje) do 150 kHz. Otporniji su na udarne struje i grmljavinske oluje. Prekidači diferencijalne struje iz serije SK predstavljaju zaštitu od diferencijalne struje i visoku raspoloživost sustava. Karakterizira ih manja osjetljivost odziva na višim frekvencijama. SK karakteristična krivulja je optimizirana za sustave u kojima nije potrebna zaštita od požara. Selektivne zaštitne sklopke na zaostalu struju koriste se u sustavima s postupnim raspodjelama. U slučaju kvara isključuje se samo prekidač u čijem dijelu sustava postoji struja kvara. Selektivni RCCB nudi zaštitu od požara i kvara (u slučaju neizravnog dodira), ali ne i dodatnu zaštitu (izravni kontakt, osobna zaštita). Uređaji standardne izvedbe dizajnirani su za nadzor krugova s nazivnim naponom od 230, 400 V, V i nazivnom frekvencijom od 50 Hz. Svojstva: selektivan za sve trenutne RCCB; za sustave s velikim strujama curenja u frekvencijskom području> 1kHz; velika neosjetljivost na prolazne struje curenja i kvara zbog velike otpornosti na udarne struje; visoka otpornost na radna curenja i zaostale struje na frekvencijama od 1 kHz; Svestruja osjetljiva na zaostale struje s frekvencijama i mješovitim frekvencijama od 0 Hz (glatka istosmjerna struja) do 150 kHz; Okidanje neovisno o mrežnom naponu za zaostalu struju tipa A; naponski ovisno otkrivanje glatkih istosmjernih zaostalih struja i izmjeničnih zaostalih struja s frekvencijama različitim od 50/60 Hz; puna funkcionalnost s mrežnim naponima od najmanje 50 V AC na bilo koja dva aktivna vodiča; mala veličina za sve nazivne struje; visoka čvrstoća kratkog spoja; dvostrane dvokatne stezaljke za veliki presjek vodiča i spoj tračnica; indikator položaja prebacivanja; Prozor za pregled naljepnica; Višenamjenski prekidač s tri položaja: "uključeno", "isključeno", "okinuto"; Priključak C1 položaj neutralnog vodiča lijevo; Vrsta montaže: brzo pričvršćivanje na montažnu šinu; Bilo koji položaj ugradnje; Feed po mogućnosti odozgo; Područja primjene: Glavni razvodi u opsežnim napajanjima s TN-S, TT i TN-CS sustavima, u čijim se podrazvodima koristi ili se može spojiti oprema energetske elektronike, kao što su: Npr. pretvarači frekvencije, sklopni izvori napajanja, visokofrekventni pretvarači, UPS i fotonaponski sustavi. U većini slučajeva selektivne zaštitne sklopke za zaostalu struju štite kabele od glavnog razvoda do podrazvoda; sustavi s stepenastom distribucijom; Napomene: pogodan za korištenje u 50 Hz AC mrežama; RCCB za ostale frekvencije na zahtjev; Nije za upotrebu u istosmjernim mrežama ili na izlaznoj strani kontrolirane električne opreme kao što su: B. pretvarači frekvencije; Kako bi se osigurala selektivnost RCCB. Nazivna rezidualna struja selektivnog RCCB-a mora biti odabrana najmanje jednu razinu višu od one trenutne sklopke iza nje.

Ovaj tekst je strojno preveden.
