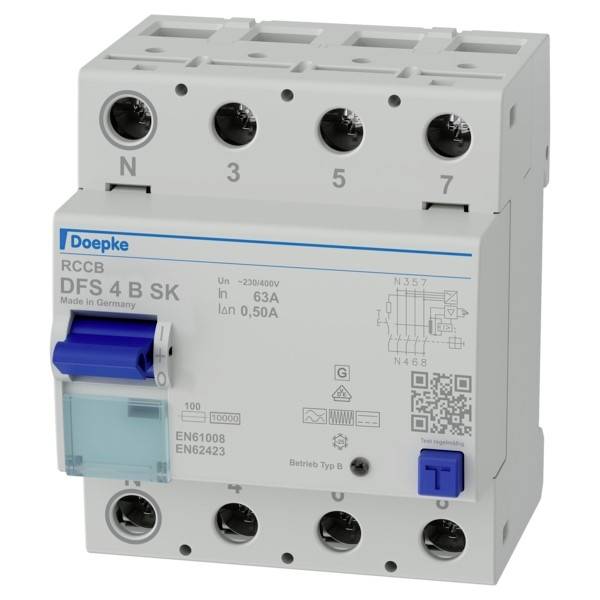

Doepke 09147998 DFS4 063-4/0,50-B SK FID zaštitna sklopka 63 A
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
FID zaštitna sklopka
Broj polova
4
Nazivna struja - zaokružena
63 A
Nazivna struja
63 A
dim.
(Š x V x D) 72 x 85 x 75 mm
Tehnički list (PDF)
Istaknuti proizvodi i detalji
Doepke 09147998 DFS4 063-4/0,50-B SK FID zaštitna sklopka 63 A
- Zaštitna sklopka na rezidualnu struju
- Tip: Tip B
- Broj polova: 4
Tehnički podaci
- Vrsta proizvoda
FID zaštitna sklopka
- Broj polova
4
- Nazivna struja
63 A
- Nazivna struja - zaokružena
63 A
- dim.
(Š x V x D) 72 x 85 x 75 mm
- Izvedba
Tip B
- Sadržaj
1 St.
- Širina
72 mm
- Visina
85 mm
- Dubina
75 mm
- UKCA
da
- Raspon radne temperature (T-T)
-25 - 40 °C
- Deklarisana struja
63 A
- Dozvoljeni raspon temperatura za skladištenje
-35 - 75 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3795857 Doepke 09147998 DFS4 063-4/0,50-B SK FID zaštitna sklopka 63 A
Upute za rad i sigurnost
Upute za rad i sigurnost 3795857 Doepke 09147998 DFS4 063-4/0,50-B SK FID zaštitna sklopka 63 A
Upute za rad i sigurnost 3795857 Doepke 09147998 DFS4 063-4/0,50-B SK FID zaštitna sklopka 63 A
Opis
Zaštitne sklopke na diferencijalnu struju (RCCB) isključuju napajanje kada se pojave opasno visoke struje kvara. Oni štite ljude, životinje i objekte. DFS 4 su dvopolni ili četveropolni prekidači struje diferencijalne zaštite za jednofazne ili trofazne mreže. U svojoj standardnoj verziji, kompaktni uređaji su široki četiri modula. Dostupni su s mnogo različitih tipova i izvedbi diferencijalne struje za nazivne struje do 125 A. Veliki dvokatni terminali također mogu primiti vodiče velikog presjeka. Aktivirani položaj višenamjenskog prekidača olakšava rješavanje problema. Besplatni softver za označavanje pomaže pri označavanju. Prekidači tipa B osjetljivi su na sve struje. Štite od pulsirajućih i izmjeničnih struja kvara, struja kvara s miješanim frekvencijama i glatkih istosmjernih struja kvara na frekvencijama do 150 kHz. Vrlo su otporni na udarne struje i grmljavine. Zaštitne sklopke serije SK predstavljaju zaštitu od preostale struje i visoku dostupnost sustava. Karakterizira ih niža osjetljivost na višim frekvencijama. Karakteristična krivulja SK optimizirana je za sustave gdje nije potrebna protupožarna zaštita. Standardni uređaji su dizajnirani za nadzor električnih krugova nazivnog napona 230 V/400 V i nazivne frekvencije 50 Hz.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Osjetljivost na sve struje do 150 kHz
- Veća dostupnost postrojenja: kratkoročno odgođeno
- mali gubitak snage po polu
- veliki priključni terminali do 50 mm²
- VDE certificirano
