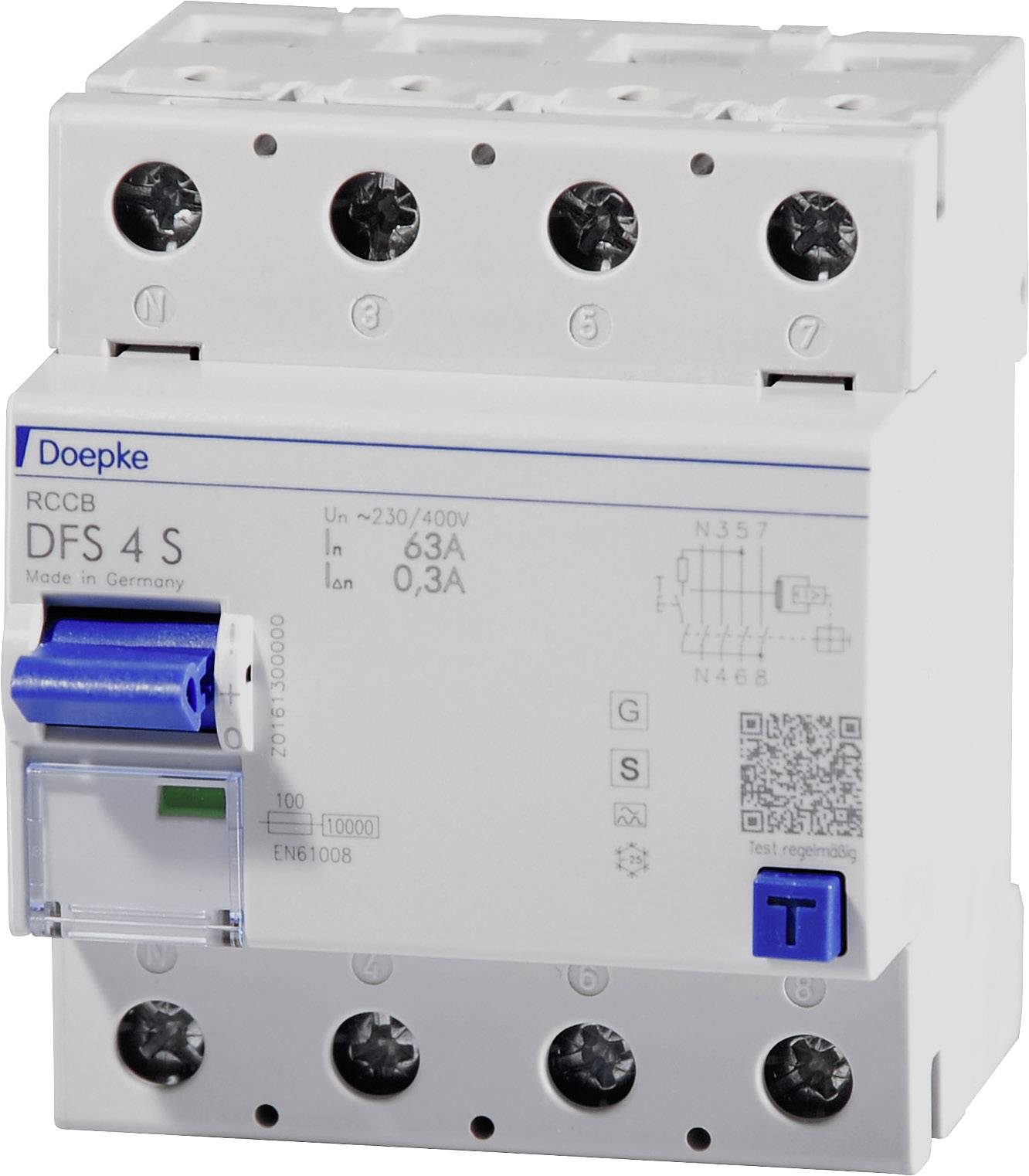

Doepke 09146905 DFS4 063-4/0,30-A S 4polig 63/0,3A kvar struje-sigurnosni prekidač A 4-polni 63 A 0.3 A 230 V, 400 V

Uređaj za rezidualnu struju (RCCB) isključuje napajanje strujom kada dođe do opasno visokih struja kvara. Oni štite ljude, životinje i biljke. DFS 4 su dvo- ili četverokutni prekidači za diferencijalno napajanje za jednofazne ili trofazne mreže. U standardnoj izvedbi, kompaktne jedinice su četiri jedinice podjele. Dostupne su s mnogim vrstama preostale struje i verzijama do 125A. Veliki dvostruki terminali također mogu primiti velike presjeke vodiča. Položaj za oslobađanje višenamjenskog upravljačkog gumba olakšava rješavanje problema. Softver besplatne naljepnice pomaže kod označavanja. Prekidači tipa A su pulsni i osjetljivi na izmjeničnu struju. Ova funkcija je neovisna o mrežnom naponu. Selektivni prekidači diferencijalne struje koriste se u sustavima s raspoređenim rasporedom. U slučaju kvara, samo prekidač pokreće u čijem se dijelu sustava nalazi struja kvara. Selektivni RCCB-ovi nude zaštitu od požara i kvarova (s neizravnim kontaktom), ali ne i dodatnu zaštitu (izravan kontakt, osobna zaštita). Standardna oprema dizajnirana je za nadzor krugova s nazivnim naponom od 230V / 400V i nazivnom frekvencijom od 50Hz. Značajke: - odgoda odgovora za selektivno izvršavanje; - visoka otpornost na udarnu struju i strujne impulse upravljane naponskim naponom - mrežno i pomoćno neovisno isključenje napona; - osjetljivi na naizmjenične i pulsirajuće DC rezidualne struje (tip A) - male veličine za sve nazivne struje; - visoka otpornost na kratki spoj; - dvostrani terminali s dvostrukom razinom za veliki poprečni presjek vodiča i željeznički priključak; - prikaz položaja prekidača; - prozor za označavanje naljepnica; - Trosmjerna višenamjenska sklopka: "uključeno", "isključeno", "aktivirano"; - također dostupan u izvedbi "HD" - položaj nulteg vodiča lijevo, također dostupan kao N desna strana bez doplate. Način montaže: - Brza montaža na tračnicu kanala - Položaj ugradnje po izboru - Opcijski smjer punjenja Područja primjene: - Glavne razdiobe u široko proširenim izvorima napajanja s TN-S, TT i TN-CS sustavima, npr. B. za kampove, marine, kolonije, sajmište. Selektivni prekidači rezidualne struje štite kabele od glavne distribucije do pod-distribucija. - Isključuje se uporaba u TN-C mrežama i za zaštitu sustava u kojima elektronička oprema može uzrokovati glatke istosmjerne struje ili struje kvara s frekvencijama koje nisu jednake 50 Hz. Ovdje se ne daje sveobuhvatna zaštita. Za takve primjene preporučujemo AC / DC osjetljive prekidače diferencijalne struje (tip B ili B +). Napomene: - Kako bi se osigurala selektivnost RCCB-a, nazivna struja kvara selektivnog RCCB-a mora biti barem za jednu razinu višu od one nizvodno nepovučene sklopke.
