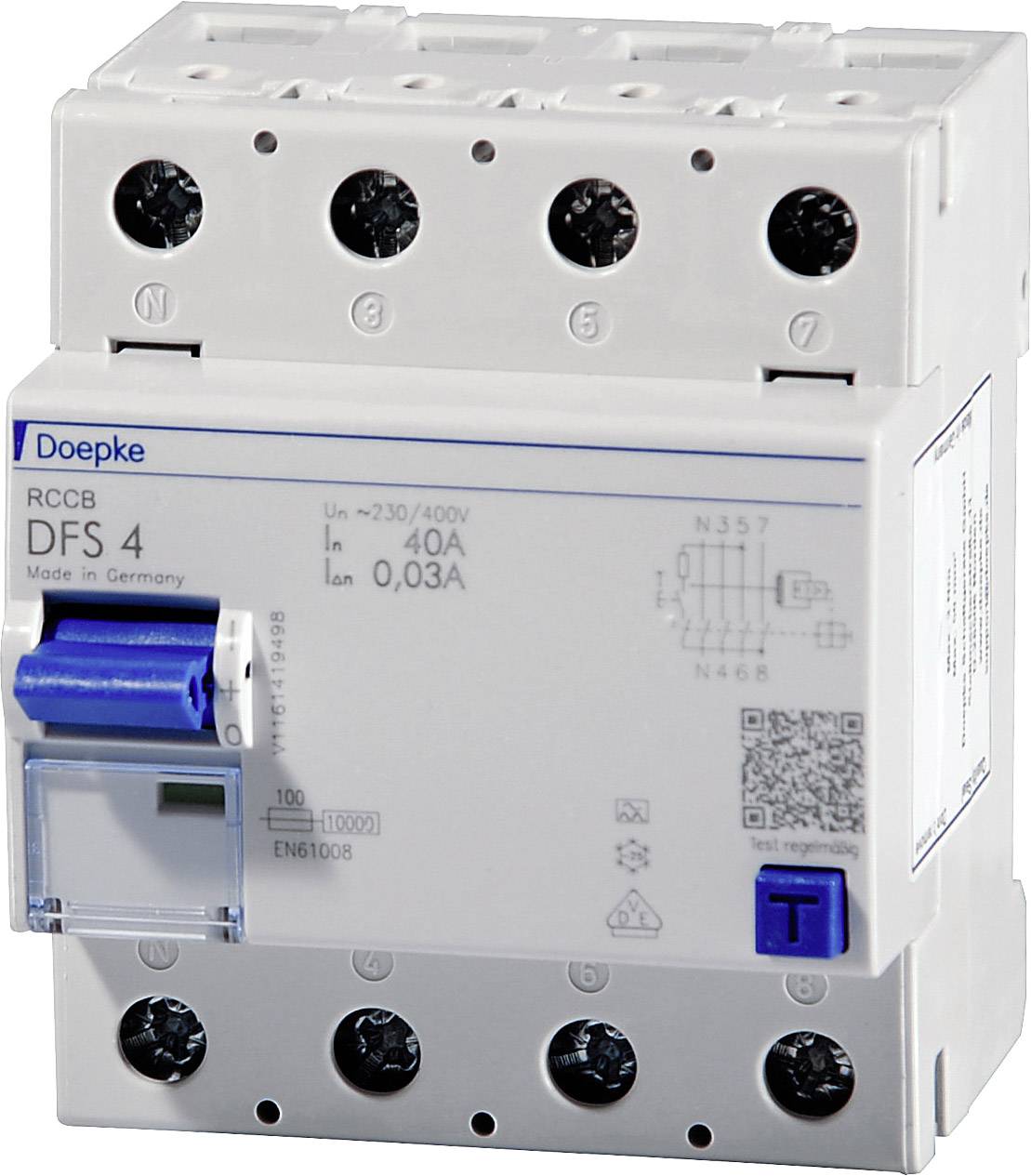

Doepke 09144901 DFS4 063-4/0,03-A 4polig 63/0,03A FID zaštitna sklopka A 4-polni 63 A 0.03 A 230 V, 400 V
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
FID zaštitna sklopka
Broj polova
4
Karakteristike okidanja
A
Nazivna diferencijalna struja
0.03 A
Nazivna struja - zaokružena
63 A
Tehnički list (PDF)
28 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (119,99 € / komad)
119,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Doepke 09144901 DFS4 063-4/0,03-A 4polig 63/0,03A FID zaštitna sklopka A 4-polni 63 A 0.03 A 230 V, 400 V
- Brzo pričvršćivanje na montažnu tračnicu
- Položaj instalacije proizvoljan
- Smjer punjenja proizvoljan
Tehnički podaci
- Vrsta proizvoda
FID zaštitna sklopka
- Broj polova
4
- Karakteristike okidanja
A
- Nazivna diferencijalna struja
0.03 A
- Nazivna struja
63 A
- Nazivna struja - zaokružena
63 A
- dim.
(Š x V x D) 72 x 85 x 75 mm
- Razred rukovanja
gG
- Boja
višebojna
- Sadržaj
1 St.
- Nazivni napon
230 V
400 V
- Širina
72 mm
- Visina
85 mm
- Dubina
75 mm
- Frekvencija
0.00005 MHz
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2136344 Doepke 09144901 DFS4 063-4/0,03-A 4polig 63/0,03A FID zaštitna sklopka A 4-polni 63 A 0.03 A 230 V, 400 V
Upute za rad i sigurnost
Upute za rad i sigurnost 2136344 Doepke 09144901 DFS4 063-4/0,03-A 4polig 63/0,03A FID zaštitna sklopka A 4-polni 63 A 0.03 A 230 V, 400 V
Opis
Uređaj za rezidualnu struju (RCCB) isključuje napajanje strujom kada dođe do opasno visokih struja kvara. Oni štite ljude, životinje i biljke. DFS 4 su dvo- ili četverokutni prekidači za diferencijalno napajanje za jednofazne ili trofazne mreže. U standardnoj izvedbi, kompaktne jedinice su četiri jedinice podjele. Dostupne su s mnogim vrstama preostale struje i verzijama do 125A. Veliki dvostruki terminali također mogu primiti velike presjeke vodiča. Položaj za oslobađanje višenamjenskog upravljačkog gumba olakšava rješavanje problema. Softver besplatne naljepnice pomaže kod označavanja. Prekidači tipa A su pulsni i osjetljivi na izmjeničnu struju. Ova funkcija je neovisna o mrežnom naponu. Standardna oprema dizajnirana je za nadzor krugova s nazivnim naponom od 230V / 400V i nazivnom frekvencijom od 50Hz. Značajke: - isključivanje iz mreže i pomoćnog napona; - osjetljivi na naizmjenične i pulsirajuće DC rezidualne struje (tip A) - male veličine za sve nazivne struje; - visoka otpornost na kratki spoj; - dvostrani terminali s dvostrukom razinom za veliki poprečni presjek vodiča i željeznički priključak; - prikaz položaja prekidača; - prozor za označavanje naljepnica; - Trosmjerna višenamjenska sklopka: "uključeno", "isključeno", "aktivirano"; - također dostupan u izvedbi "HD" - položaj nulteg vodiča lijevo, također dostupan kao N desna strana bez doplate. Vrsta montaže: - Brza montaža na tračnicu kanala - Položaj ugradnje po izboru - proizvoljan smjer napajanja Polja primjene: - Napajanja iz Wohn u. Komercijalne zgrade i industrijska postrojenja s TN-S, TT i TN-CS mrežama. U IT mrežama, prekidači diferencijalne struje iz ove serije mogu se predvidjeti za gašenje u slučaju drugog kvara. - Isključuje se uporaba u TN-C mrežama i za zaštitu sustava u kojima elektronička oprema može uzrokovati glatke istosmjerne struje ili struje kvara s frekvencijama koje nisu jednake 50 Hz. Ovdje se ne daje sveobuhvatna zaštita. Za takve primjene preporučujemo AC / DC osjetljive prekidače diferencijalne struje (tip B ili B +).
