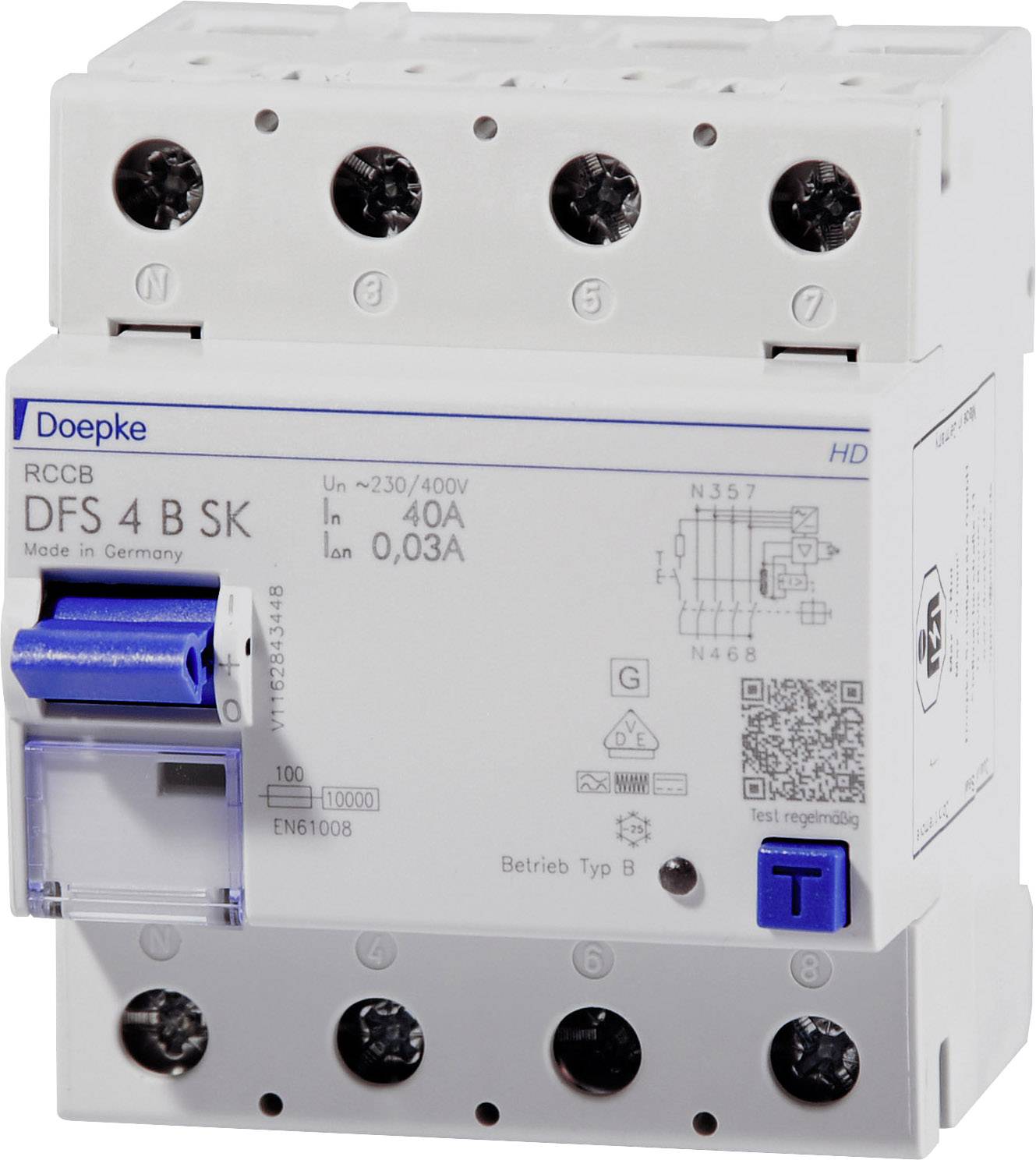

Doepke 09134998HD DFS 4 040-4/0,03-B SK HD 4polig 40A kvar struje-sigurnosni prekidač B 4-polni 40 A 0.5 A 400 V

Uređaj za rezidualnu struju (RCCB) isključuje napajanje strujom kada dođe do opasno visokih struja kvara. Oni štite ljude, životinje i biljke. DFS 4 su dvo- ili četverokutni prekidači za diferencijalno napajanje za jednofazne ili trofazne mreže. U standardnoj izvedbi, kompaktne jedinice su četiri jedinice podjele. Dostupne su s mnogim vrstama preostale struje i verzijama do 125A. Veliki dvostruki terminali također mogu primiti velike presjeke vodiča. Položaj za oslobađanje višenamjenskog upravljačkog gumba olakšava rješavanje problema. Softver besplatne naljepnice pomaže kod označavanja. Prekidači tipa B su osjetljivi na sve struje. Oni štite od pulsnih i izmjeničnih struja kvarova, struja kvara s miješanim frekvencijama i glatkih istosmjernih struja na frekvencijama do 150 kHz. Oni su povećana struja šoka i oluje s grmljavinom. Prekidači diferencijalne struje serije SK imaju zaštitu od preostale struje i visoku dostupnost sustava. Karakterizira ih niža osjetljivost na višim frekvencijama. Karakteristična krivulja SK je optimizirana za sustave u kojima nije potrebna zaštita od požara. Standardna oprema dizajnirana je za nadzor krugova s nazivnim naponom od 230V / 400V i nazivnom frekvencijom od 50Hz. S hermetički zatvorenim okidačem od specijalne legure i bravom za zaključavanje od nehrđajućeg čelika, prekidači zaostalih struja u HD dizajnu su posebno zaštićeni od korozije, štetnih plinova, vlage i ekstremnih temperaturnih promjena. Svojstva: - visoka otpornost na radno propuštanje i struje kvara na frekvencijama iznad 1 kHz; - udovoljava zahtjevima građevinskih propisa VDE 0664-10, VDE 0664-40, ÖVE / ÖNORM E 8601 - univerzalna struja osjetljiva na struje kvara s frekvencijama i frekvencijama miješanja od 0 Hz (glatka istosmjerna struja) do 150 kHz; - elektromagnetska kompatibilnost u skladu s VDE 0664-30 i VDE 0839-6-2 (otpornost na smetnje za industrijsku primjenu) - isključivanje neovisno o mrežnom naponu u slučaju struje kvara tipa A; - naponsko ovisna detekcija glatke istosmjerne struje zaostatka i struje kvara izmjenične struje s frekvencijama? 50/60 Hz; - puna funkcionalnost s mrežnim naponom od najmanje 50 V AC na bilo koja dva aktivna vodiča - mala veličina za sve nazivne struje; - visoka otpornost na kratki spoj; - dvostrani terminali s dvostrukom razinom za veliki poprečni presjek vodiča i željeznički priključak; - prikaz položaja prekidača; - prozor za označavanje naljepnica; - Trosmjerna višenamjenska sklopka: "uključeno", "isključeno", "aktivirano"; - Neutralna pozicija lijevo, također dostupna kao N desno bez doplate. Način montaže: - Brza montaža na tračnicu kanala - Bilo koji položaj ugradnje - Poželjno odozgo Područje primjene: - Komercijalne i industrijske instalacije sa sustavima TN-S, TT i TN-CS, u kojima se koristi oprema za energetsku elektroniku bez galvanske izolacije, npr. , Kao frekvencijski pretvarači, prekidački napajanja, visokofrekventni pretvarači, fotonaponski i UPS sustavi s pretvaračima bez transformatora. Napomene: - prikladne za uporabu u 50 Hz AC mrežama; - RCCB za ostale frekvencije na zahtjev; - Nije za uporabu u istosmjernim mrežama i na izlaznoj strani kontrolirane električne opreme. B. Određeni frekvencijski pretvarači.

Ovaj tekst je strojno preveden.
