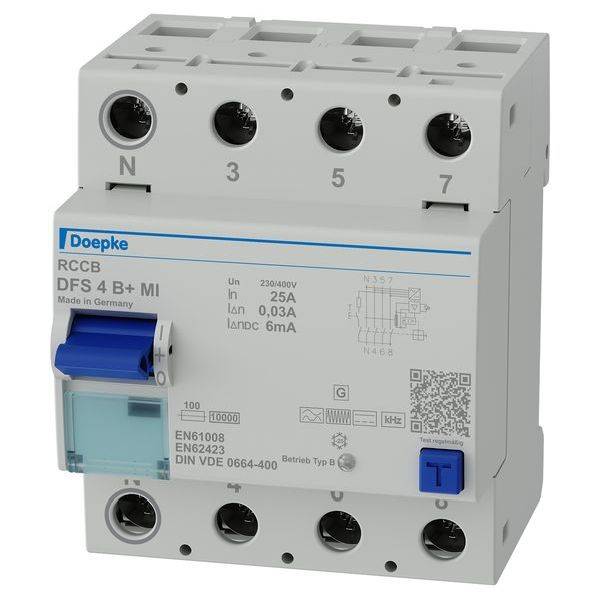

Doepke 09124889 FID zaštitna sklopka B+

Prekidači zaostale struje (RCCB) isključuju napajanje kada se pojave opasno visoke zaostale struje. Na taj način štitite ljude, životinje i sustave. DFS 4 su dvo- ili četveropolne zaštitne sklopke na diferencijalnu struju za jednofazne ili trofazne mreže. U standardnoj verziji, kompaktni uređaji su široki četiri modula. Dostupni su s mnogo različitih vrsta zaostale struje i dizajna s nazivnom strujom do 125 A. Veliki dvokatni terminali također mogu prihvatiti velike presjeke vodiča. Aktivirani položaj prekidača višenamjenskog prekidača olakšava rješavanje problema. Besplatni softver za naljepnice pomaže u označavanju. Prekidači diferencijalne struje tipa B+ osjetljivi su na AC/DC. Oni štite od impulsnih i izmjeničnih zaostalih struja, zaostalih struja s mješovitim frekvencijama i glatkih istosmjernih zaostalih struja. Oni besprijekorno detektiraju zaostale struje svih frekvencija do 20 kHz s maksimalnim pragom okidanja od 420 mA. Prekidači stoga nude povećanu zaštitu od požara. Prekidači diferencijalne struje u verziji MI (mobilne instalacije) mogu se jednostavno spojiti iza tipa A ili nepoznatih RCCB. Oni rješavaju glatke istosmjerne zaostale struje> = 6 mA i tako osigurati zaštitnu funkciju zaštitnih prekidača zaostalih struja uzvodno. Uređaji standardne izvedbe dizajnirani su za nadzor krugova s nazivnim naponom od 230, 400 V, V i nazivnom frekvencijom od 50 Hz. Svojstva: Prag okidanja od 6 mA za glatke istosmjerne zaostale struje; Svestruja osjetljiva na zaostalu struju s frekvencijama i mješovitim frekvencijama od 0 Hz (glatka istosmjerna struja) do 20 kHz; Zaštita od požara prema VDE 0100-420; Okidanje neovisno o mrežnom naponu za zaostalu struju tipa A; naponski ovisno otkrivanje glatkih istosmjernih zaostalih struja i izmjeničnih zaostalih struja s frekvencijama različitim od 50 Hz; puna funkcionalnost s mrežnim naponima od najmanje 50 V AC na bilo koja dva aktivna vodiča; mala veličina za sve nazivne struje; visoka čvrstoća kratkog spoja; dvostrane dvokatne stezaljke za veliki presjek vodiča i spoj tračnica; indikator položaja prekidača; Prozor za pregled naljepnica; Višenamjenski prekidač s tri položaja: "uključeno", "isključeno", "okinuto"; Priključak C1 položaj neutralnog vodiča lijevo; Vrsta montaže: brzo pričvršćivanje na montažnu šinu; Bilo koji položaj ugradnje; Feed poželjno odozgo; Područja primjene: Idealno za mobilnu upotrebu u sustavima distribucije električne energije, npr. B. za uređaje za iznajmljivanje gdje su RCCB nepoznatog tipa prisutni uzvodno. Zbog niske granice okidanja istosmjerne struje, zaštitne sklopke osjetljive na sve struje MI verzije mogu također raditi iza zaštitnih sklopki tipa A ili F; Komercijalne i industrijske kao i mobilne instalacije s TN-S, TT i TN-CS sustavima u kojima se oprema energetske elektronike koristi bez galvanske mrežne izolacije, kao što su: Npr. pretvarači frekvencije, sklopni izvori napajanja, visokofrekventni pretvarači energije. Fotonaponski i UPS sustavi s pretvaračima bez transformatora; Prostorije opasne od požara.

Ovaj tekst je strojno preveden.
