Name: DEHN 956205 956205 kombinirani odvodnik 1 St.
Brand: DEHN
SKU: 3795882
Availability: BackOrder

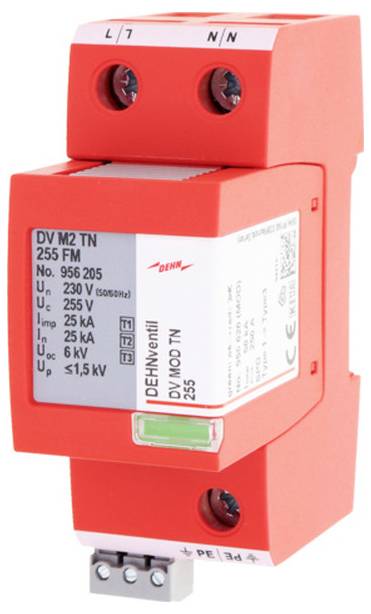

Crveni modul zaštitnog uređaja od električnog prenapona s oznakama terminala i tehničkim naljepnicama na prednjoj strani.

Tehnički list (PDF)

Dostava pon,26.10.

8 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (1.145,00 € / komad)

1.145,00 €

uklj. PDV

Dostupno još samo 8 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta montaže: DIN šina TH35
Veličina: 2 TE
SPD prema EN 61643-11 / IEC 61643-11: Tip 1 + Tip 2 + Tip 3 / Klasa I + Klasa II + Klasa III
Energetski koordinirani zaštitni učinak na krajnji uređaj (≤ 10 m): Tip 1 + Tip 2 + Tip 3
Nazivni napon AC (UN): 230 V (50 / 60 Hz)
Maksimalni kontinuirani AC (UC) napon: 255 V (50 / 60 Hz)
Struja impulsa munje (10/350 µs) [L+N-PE] (ukupno): 50 kA
Specifična energija [L+N-PE] (W/R): 625,00 kJ/Ohm
Impulsna struja munje (10/350 µs) [L, N-PE] (Iimp): 25 kA
Specifična energija [L,N-PE] (W/R): 156,25 kJ/Ohm
Nazivna struja pražnjenja (8/20 µs) [L/N-PE]/[L+N-PE] (In): 25 / 50 kA
Razina zaštite [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Napon otvorenog kruga hibridnog generatora (UOC): 6 kV
Sposobnost gašenja strujom praćenja AC (Ifi): 50 kAeff
Ograničenje struje praćenja / selektivnost: Neisključivanje osigurača od 35 A gG do 50 kAeff (perspektivno)
Sposobnost podnošenja kratkog spoja [LN]/[N-PE] (ISCCR): 50 kAeff
Vrijeme odziva (tA): ≤ 100 ns
TOV napon [LN] (UT) – Karakteristika: 440 V / 120 min. – Čvrstoća
Energija prijenosa S20K275 (Iimp = 2,5 ... 25 kA):< 1 godina
Raspon radne temperature [Paralelno]/[Tranzitno] (TU): -40 °C ... +80 °C / -40 °C ... +60 °C
Indikator funkcije/kvara: zelena / crvena
Broj priključaka: 1
Presjek priključka (L, N, PE, 9) (min.): 6 mm² jednožilni / višežilni
Presjek priključka (L, N, PE, 9) (maks.): 35 mm² višežilni / 25 mm² finožilni
Montaža na: 35 mm DIN šinu prema EN 60715
Mjesto ugradnje: Unutarnji prostor
Ugradbene dimenzije: 2 TE, DIN 43880
Certifikati: VDE, KEMA, UL
FM kontakti / Vrsta kontakta: da / Prekidač
Preklopni kapacitet AC: 250 V / 0,5 A
Preklopni kapacitet DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Presjek priključka za FM terminale: maks. 1,5 mm² punožični/višežični
Dodatne informacije:
Maks. osigurač uzvodno (L) pri Ikmin ≥ 6 kAeff (IEC 60909): 315 A gG (S2 = 35 mm²)1)
Kada se koristi u razvodnim uređajima s potencijalnim strujama kratkog spoja većim od 50 kAeff (ispitano od strane VDE)
Maks. potencijalna struja kratkog spoja: 100 kAeff (220 kApeak)
Ograničenje / uklanjanje pratećih struja do 100 kAeff (220 kApeak)
Upotreba odvodnika prenapona u željezničkim sustavima napajanja od 16,7 Hz
Ispitni napon AC (UC): 266 V
Nazivni napon AC (UN): 230 V
Nazivna frekvencija AC (fN): 16,7 Hz
Maks. osigurač odvodnika prenapona: 160 A gG @ 16,7 Hz

Vrsta proizvoda: kombinirani odvodnik

Nazivni napon: 230 V

Vrijeme odziva: ≤ 100 ns

: IP20

Proizvođač-br. dijela: 956205

Sadržaj: 1 St.

Broj polova: 2

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3795882 DEHN 956205 956205 kombinirani odvodnik 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3795882 DEHN 956205 956205 kombinirani odvodnik 1 St.

Opis

Višepolni kombinirani odvodnik DEHNventil modularni, tip 1 + tip 2 + tip 3 prema EN 61643-11 na bazi iskrišta, koji se sastoji od podnožja i utičnog zaštitnog modula. Maksimalna dostupnost sustava zahvaljujući iskrištu Rapid Arc Control (RAC). Omogućuje zaštitu krajnjih točaka. Za zaštitu niskonaponskih instalacija potrošača od prenapona, čak i u slučaju izravnih udara groma. Upotrebljivo prema konceptu zone zaštite od munje na sučeljima 0A - 2.
