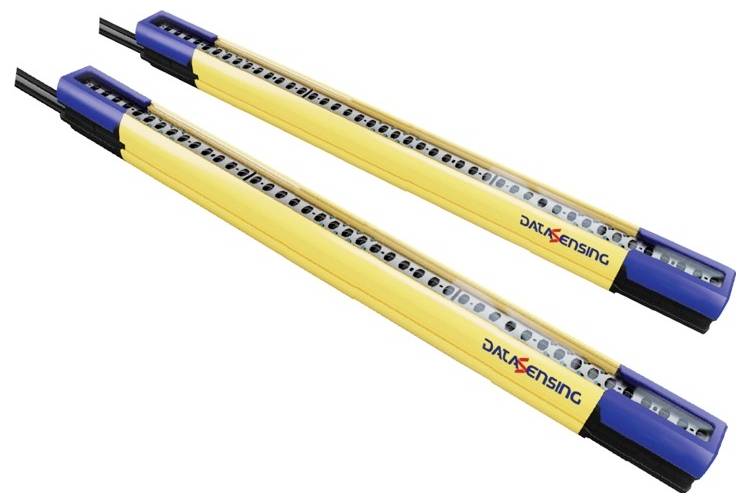

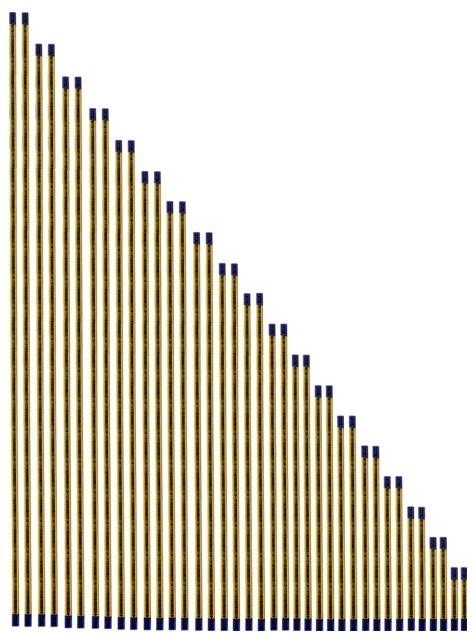

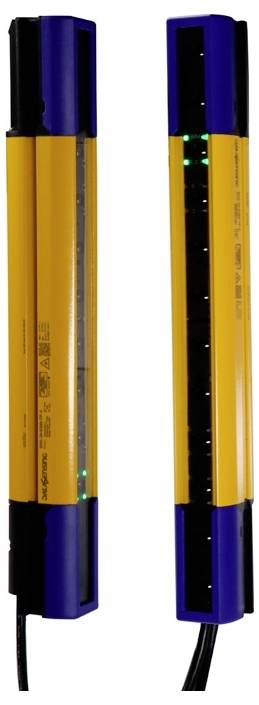

Datasensing sigurnosna svjetlosna mreža SH4 Visina zaštitnog polja 1500 mm 24 V/DC Sigurnosni razred: 3 Broj žarkova: 15
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
sigurnosna svjetlosna mreža
Dužina
35 mm
Visina
1509 mm
Tip
SH4
Izvedba
prijamnik
odašiljač
Tehnički list (PDF)
Broj
Ukupno (3.365,00 € / komad)
3.365,00 €
plus 30,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Sigurnosne svjetlosne zavjese osnovne serije
- Kompaktni dizajn za zaštitu prstiju (rezolucija 14 mm)
- Jednostavna instalacija bez konfiguracije (osnovna verzija)
- Veliki domet do 10 m
- Integrirane kontrolne funkcije (automatsko resetiranje)
Više informacija
Tehnički podaci
- Materijal kućišta: Obojeni aluminij (žuta RAL 1003)
- Vrsta proizvoda
sigurnosna svjetlosna mreža
- Tip
SH4
- Izvedba
prijamnik
odašiljač
- Područje primjene
zaštita prsta
- Određene značajke
automatsko ponovno pokretanje
- Radni napon
24 V/DC
- min. pogonski napon
19.2 V/DC
- Pogonski napon maks.
28.8 V/DC
- Pogonski napon
19.2 - 28.8 V/DC
- Maks. potrošnja struje
500 mA
- Vrijeme odziva
21 ms
- Preklopni napon (maks.)
24 V/DC
- Prebacivanje struje (maks.)
500 mA
- Maks. rasklopna snaga
12 W
- Najmanji objekt za prepoznavanje (promjer)
14 mm
- Priključak
utikač M12, 5-polni
- Duljina kabela
30 m
- Tip odašiljača
LED infracrveni
- Valna duljina
850 nm
- Raspon (min.)
0.2 m
- Raspon (maks.)
10 m
- Izlazi
2 x PNP
- Izlazni signal (min.)
0 V
- Izlazni signal (maks.)
24 V
- Izlazna struja
500 mA
- Dozvole (Senzori)
CE
cULus
TÜV
- Razina izvedbe
PL e
- Razina sigurnosti integriteta (SIL)
SIL 3
- Sigurnosna kategorija
4
- Sigurnosni razred
3
- Žarkovi
150
- Širina razmaka
10 mm
- Širina zaštitnog polja (min.)
200 mm
- Širina zaštitnog polja (maks.)
10000 mm
- Visina zaštitnog polja
1500 mm
- Visina aluminijskog profila
1509 mm
- Ukupna visina
1509
- Sadržaj
1 St.
IP65
IP67
- Dužina
35 mm
- Širina
40 mm
- Visina
1509 mm
- dim.
(D x Š x V) 35 x 40 x 1509 mm
- Min. temperatura
-30 °C
- Maks. temperatura
55 °C
- Nazivni napon
24 V/DC
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3760116 Datasensing sigurnosna svjetlosna mreža SH4 Visina zaštitnog polja 1500 mm 24 V/DC Sigurnosni razred: 3 Broj žarkova: 15
Podatkovna tablica 3760116 Datasensing sigurnosna svjetlosna mreža SH4 Visina zaštitnog polja 1500 mm 24 V/DC Sigurnosni razred: 3 Broj žarkova: 15
Upute za rad i sigurnost
Upute za rad i sigurnost 3760116 Datasensing sigurnosna svjetlosna mreža SH4 Visina zaštitnog polja 1500 mm 24 V/DC Sigurnosni razred: 3 Broj žarkova: 15
Opis
SH4-14-1500-B-5 je robusna sigurnosna svjetlosna zavjesa serije Base posebno dizajnirana za zaštitu prstiju u industrijskim primjenama. S visinom zaštitnog polja od 1500 mm i klasom zaštite IP67, nudi pouzdanu sigurnost u zahtjevnim okruženjima bez složene konfiguracije softvera.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- pošiljatelj
- Receiver
- Standardni kut montaže
- upute za montažu
