Name: crna 4-polni 16 mm² 16 A 690 V/AC Vrsta provodnika = N Siemens 3LD30400TL11
Brand: Siemens
SKU: 1744393
Availability: BackOrder

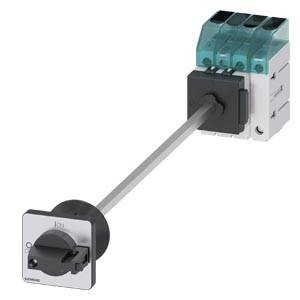

Ručica za upravljanje povezana s elektičnim modulom sklopke, vjerojatno od Siemensa, ilustrira upravljanje električnim uređajima.

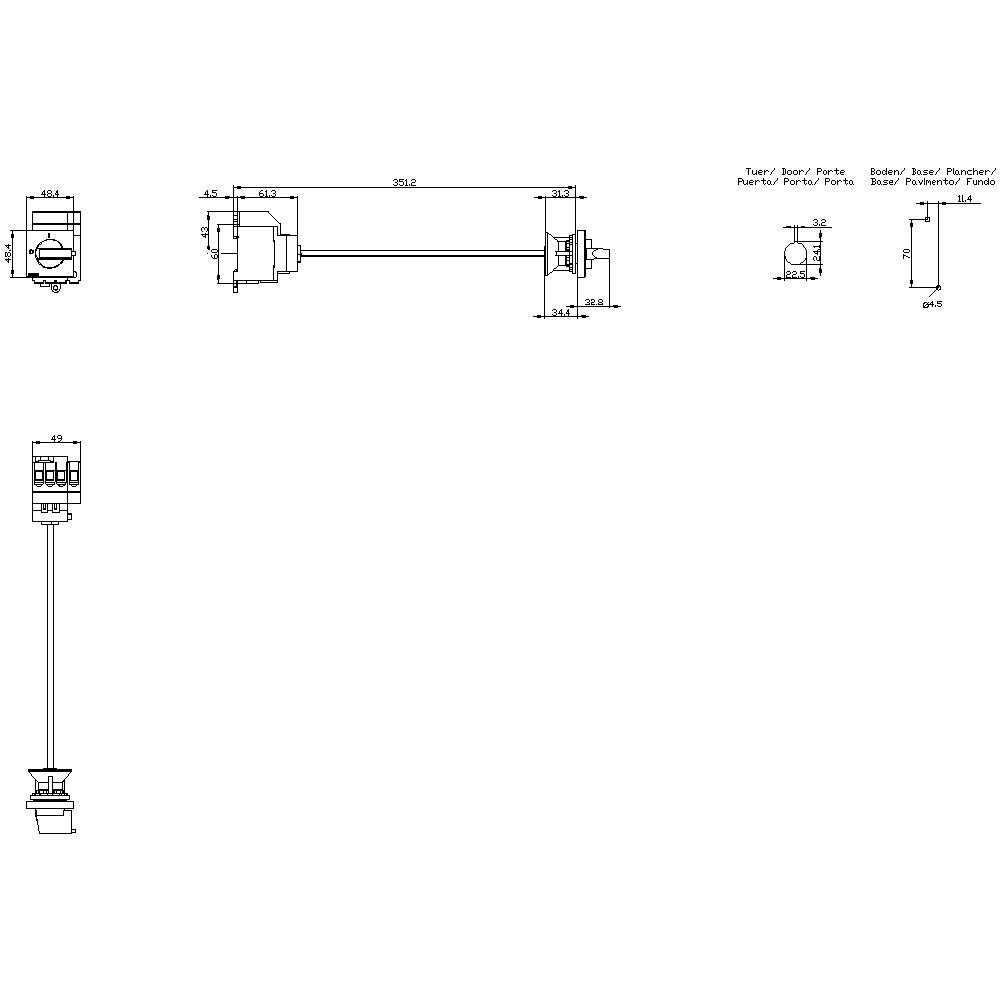

Tehnički nacrt elektromotorom s detaljima dimenzija i priključaka.

1/2

Slika slična

Nazivni napon

690 V/AC

Broj polova

Nazivna struja - zaokružena

16 A

Pogonski napon (detalji)

690 V/AC

Boja

crna

Tehnički list (PDF)

Dostava pon,02.11.

Broj

kom. - zaliha Njemačka

Ukupno (46,99 € / komad)

46,99 €

uklj. PDV

samo 4,61 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Zaštita: IP65
Napon izolacije: 690 V.
Radna frekvencija: 50/60 Hz
Temperatura okoline: -25 ° C - +55 ° C
Otpor prenaponskog napona: 6 kV
mehanički vijek: 100000
električni vijek: 6000
Boja pogona: crna
Gubitak snage: 2 W.

Pogonski napon (detalji): 690 V/AC

Nazivni napon: 690 V/AC

Boja: crna

Poprečni presjek: 16 mm²

Broj polova: 4

dim.: (Š x V x D) 49 x 60 x 380 mm

Nazivna struja: 16 A

Nazivna struja - zaokružena: 16 A

Izvedba: Glavni prekidač

Vrsta provodnika: N

Širina: 49 mm

Visina: 60 mm

Dubina: 380 mm

: 6 kW

: 0

: 0

: 16 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.5 kA

: Black

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 16 A

: FALSE

: 16

: Other

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1744393 crna 4-polni 16 mm² 16 A 690 V/AC Vrsta provodnika = N Siemens 3LD30400TL11

Upute za rad i sigurnost

Upute za rad i sigurnost 1744393 crna 4-polni 16 mm² 16 A 690 V/AC Vrsta provodnika = N Siemens 3LD30400TL11

Opis

3L3 prekidač prekidača, Iu 16 A 3-polna glavna prekidač + N nazivna radna snaga na AC-23 A na 400V 7,5 kW podnožje osnovni prekidač s spojnim vratima središnje rupe pričvršćivanje 22,5mm prekidač pogona crne 48x48 mm Glavni i izvanredni prekidač OFF 3LD za sigurno isključivanje Opterećenja u različitim okruženjima. Aplikacije 3LD3 razdjelnika snage su različite. Nakon prekida napajanja na mreži osiguravaju sigurno aktiviranje svih električnih uređaja, kao što su trofazni motori, klima i ventilacijski sustavi. 3LD3 također su predodređeni za upotrebu kontrolnih ormara, posebno za primjene u malim strojevima (npr. Pile, kompresori, pumpe, mješalice betona, bušilice, glodalice i strojevi za obradu drveta). Siemens glavni i vanjski prekidači OFF 3LD karakteriziraju: 1. Modularni dizajn, brza i jednostavna ugradnja pomoćnih sklopki, N-PE priključak ili 4. Pol. 2. Svestrani zahvaljujući lokalnim odobrenjima. 3. Mehanička veličina za pet električnih veličina. 4. Može se koristiti za DC aplikacije. 5. Vrste montaže: prednja montaža, montažna ploča, DIN vodilica. 6. Optimalno razdvajanje mreže od 16 A do 63 A zbog blokade rotacijskog pogona. www.siemens.de/schaltgeraete. Siemens nudi kompletan portfelj uređaja za zaštitu, prebacivanje, mjerenje i nadzor, distribucijske sustave, sklopke i utičnice za sigurnu, učinkovitu električnu infrastrukturu u zgradama i industriji.
