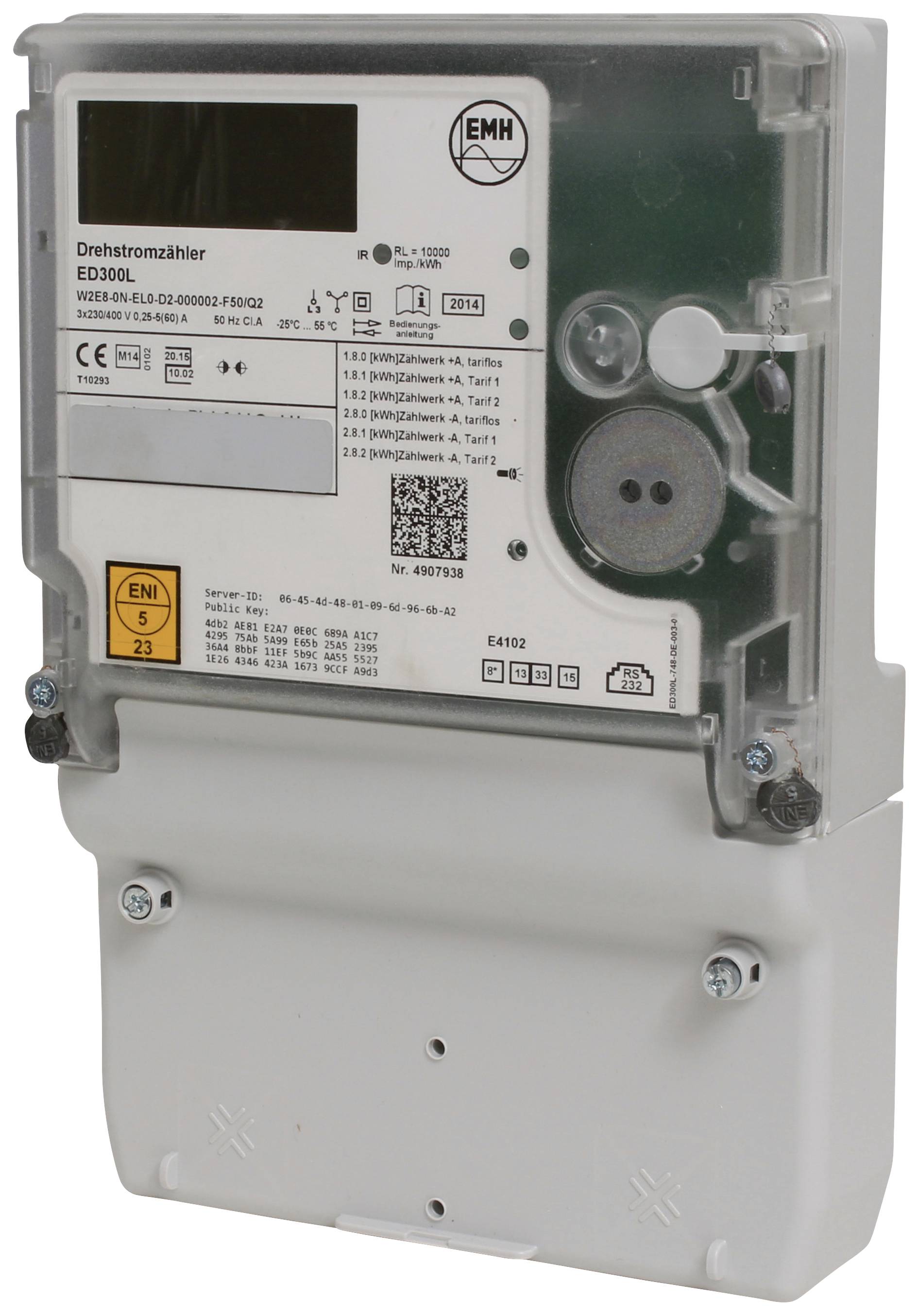

Counttec EDL 300 trifazni brojač digitalni 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
trifazni brojač
Zaslon
digitalni
Kalibracija
obnovljeno/kalibrirano
Pogonski napon (detalji)
3 x 230/400 V
dim.
(D x Š x V) 79 x 178 x 265 mm
Tehnički podaci
- Vrste mjerenja: jednosmjerni brojač 1 +A s povratnom blokadom ili jednosmjerni brojač -A s povratnom blokadom ili dvosmjerni brojači +A i -A ili balansni brojač -A bez povratne blokade
- Vrijednosti pulsa LED (IR): 10.000 impulsa/kWh (60 A). 5000 impulsa/kWh (100 A)
- Podatkovna sučelja: optička. električni - RS232
- Raspon temperature Granični raspon rada: -40°C...+70°C
- Razred zaštite: II
- Klasa zaštite kućišta: IP 51
- Stezaljke klase zaštite: IP 31
- Materijal kućišta: Polikarbonat ojačan staklenim vlaknima. bez halogena. moguće reciklirati
- Vrsta proizvoda
trifazni brojač
- Zaslon
digitalni
- Kalibracija
obnovljeno/kalibrirano
- Pogonski napon (detalji)
3 x 230/400 V
- dim.
(D x Š x V) 79 x 178 x 265 mm
- Težina
1.3 kg
- Prikaz
2-redni LC zaslon. 8 mm (raspon vrijednosti). Statusne informacije o kvaru faze. Smjer energije. Tarifa. Testni način rada. manipulacija
- Maks. vrijeme zabilježavanja
spannungslos im EEPROM. mind. 20 Jahre
- Samopotrošnja
1.1 W
- Vlastita potrošnja
naponski put< 1.1 W. strujni put< 0,05 VA
- Širina za ugradnju
178
- Ugradna dužina
265
- Frekvencija
50 Hz
- Razina točnosti
C.I.A
- Mjerna funkcija
struja
- Područje nazivnog napona
230 do 400 V/AC
- Mrežni napon (maks.)
400 V/AC
- Mrežni napon (min.)
230 V
- Širina
178 mm
- Visina
265 mm
- Dužina
79 mm
- Struja (maks.)
300 A
- Struja (min.)
0.25 A
- Područje struje
0.25 do 300 A
- Tip
EDL 300
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2997951 Counttec EDL 300 trifazni brojač digitalni 1 St.
Upute za rad i sigurnost 2997951 Counttec EDL 300 trifazni brojač digitalni 1 St.
Opis
EMH – trofazno brojilo ED 300 L 5/60 ili 100 A regenerirano i ispitano
Elektronsko EMH trofazno brojilo ED 300L 5/60 Amp. Kućna brojila / pametna brojila
Ovaj mjerač služi kao potpuna zamjena za stare Ferrarijeve mjerače 10/60 Amp.
To je:
Zakonski usklađeno brojilo električne energije prema §29(3) i §61(3) Zakona o radu mjernih mjesta
(MsbG) od 29.08.2016. kao i FNN – specifikacije za osnovna brojila. Funkcionalne značajke verzija 1.3. Ovaj se mjerač može nadograditi na inteligentni mjerni sustav (iMSys) prema §21(1) MsbG korištenjem MSB sučelja. One su obvezne od 2020. vidi Zakon o radu mjernih mjesta
4-žilni mjerač napona 3x230/400 V. Može se koristiti iu 230 V AC mrežama
Identifikacija podataka OBIS kodni brojevi Napajanje 3-fazno napajanje. 1-fazna za primjenu izmjenične struje osigurava vrlo nisko elektromagnetsko zračenje.
Struja 0,25 - 5(60) A. Imax. 3 x 60 ampera Maks. 72 kW Frekvencija 50 Hz
Ovo brojilo se može koristiti i kao 2-tarifno brojilo. Prebacivanje se odvija preko terminala 13/15 OBIS 1.8.1 Tarifa 1 i 1.8.2 Tarifa 2 ili upravljanje tarifama eksterno preko sučelja električnih podataka (RS-232) ili upravljačkog ulaza upravljačkog ulaza napona sustava 2 za upravljanje tarifama i aktiviranje 2 - prikaz tarife
Klasa točnosti djelatna energija Cl. A prema EN 50470-1. -3 vrste mjerenja aktivne energije setup counter1 +A s backstopom OBIS 1.8.0
LED valentnosti pulsa (IR) 10.000 impulsa/kWh (60 A). Brojila energije broj 1 i 23 tarifni registar
Zadržavanje podataka bez napona u EEPROM-u. najmanje 20 godina Inačica zaslona 2-redni LC zaslon Visina znamenke 8 mm (raspon vrijednosti) s prikazom trenutne snage u vatima
dodatni prikaz statusnih informacija o kvaru faze. Smjer energije. Tarifa. Testni način rada. Manipulacija. Operativni optički gumb. mehanički pozivni gumb za zaslonski poziv.
IR podatkovna sučelja optičko podatkovno sučelje na prednjoj strani brojila (jednosmjerno – push rad) električno podatkovno sučelje ispod poklopca terminala. (RS232). dvosmjerno;
Napajanje iz komunikacijskog uređaja: +5 V DC ili +12 V DC s ograničenjem struje do 10 mA
RS-232 podatkovni protokol Jezik pametnih poruka (SML). Slanje zapisa podataka svakih 1…4 s ovisno o opterećenju Brzina prijenosa 9600 bauda. Rezolucija očitanja brojila 100 mWh
Opseg isporuke uključuje poseban poklopac stezaljke s mogućnošću montaže modema ili obližnjeg radio prijemnika za kontrolu valovitosti.
Ovaj tekst je strojno preveden.
Elektronsko EMH trofazno brojilo ED 300L 5/60 Amp. Kućna brojila / pametna brojila
Ovaj mjerač služi kao potpuna zamjena za stare Ferrarijeve mjerače 10/60 Amp.
To je:
Zakonski usklađeno brojilo električne energije prema §29(3) i §61(3) Zakona o radu mjernih mjesta
(MsbG) od 29.08.2016. kao i FNN – specifikacije za osnovna brojila. Funkcionalne značajke verzija 1.3. Ovaj se mjerač može nadograditi na inteligentni mjerni sustav (iMSys) prema §21(1) MsbG korištenjem MSB sučelja. One su obvezne od 2020. vidi Zakon o radu mjernih mjesta
4-žilni mjerač napona 3x230/400 V. Može se koristiti iu 230 V AC mrežama
Identifikacija podataka OBIS kodni brojevi Napajanje 3-fazno napajanje. 1-fazna za primjenu izmjenične struje osigurava vrlo nisko elektromagnetsko zračenje.
Struja 0,25 - 5(60) A. Imax. 3 x 60 ampera Maks. 72 kW Frekvencija 50 Hz
Ovo brojilo se može koristiti i kao 2-tarifno brojilo. Prebacivanje se odvija preko terminala 13/15 OBIS 1.8.1 Tarifa 1 i 1.8.2 Tarifa 2 ili upravljanje tarifama eksterno preko sučelja električnih podataka (RS-232) ili upravljačkog ulaza upravljačkog ulaza napona sustava 2 za upravljanje tarifama i aktiviranje 2 - prikaz tarife
Klasa točnosti djelatna energija Cl. A prema EN 50470-1. -3 vrste mjerenja aktivne energije setup counter1 +A s backstopom OBIS 1.8.0
LED valentnosti pulsa (IR) 10.000 impulsa/kWh (60 A). Brojila energije broj 1 i 23 tarifni registar
Zadržavanje podataka bez napona u EEPROM-u. najmanje 20 godina Inačica zaslona 2-redni LC zaslon Visina znamenke 8 mm (raspon vrijednosti) s prikazom trenutne snage u vatima
dodatni prikaz statusnih informacija o kvaru faze. Smjer energije. Tarifa. Testni način rada. Manipulacija. Operativni optički gumb. mehanički pozivni gumb za zaslonski poziv.
IR podatkovna sučelja optičko podatkovno sučelje na prednjoj strani brojila (jednosmjerno – push rad) električno podatkovno sučelje ispod poklopca terminala. (RS232). dvosmjerno;
Napajanje iz komunikacijskog uređaja: +5 V DC ili +12 V DC s ograničenjem struje do 10 mA
RS-232 podatkovni protokol Jezik pametnih poruka (SML). Slanje zapisa podataka svakih 1…4 s ovisno o opterećenju Brzina prijenosa 9600 bauda. Rezolucija očitanja brojila 100 mWh
Opseg isporuke uključuje poseban poklopac stezaljke s mogućnošću montaže modema ili obližnjeg radio prijemnika za kontrolu valovitosti.
Ovaj tekst je strojno preveden.
