Name: Chint 782002 NL210 3PN 25A 30mA B 10kA FID zaštitna sklopka B/10 kA 3-polni 25 A 0.03 A 415 V
Brand: Chint
SKU: 2524985

Bijeli zaštitni uređaj diferencijalne struje s narančastom tipkom za testiranje i plavom ručicom za uključivanje/isključivanje. Oznake 'Chint NL210 63A Type B'.

Vrsta proizvoda

FID zaštitna sklopka

Broj polova

Karakteristike okidanja

B/10 kA

Nazivna diferencijalna struja

0.03 A

Nazivna struja - zaokružena

25 A

Tehnički list (PDF)

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Chint 782002 NL210 3PN 25A 30mA B 10kA FID zaštitna sklopka B/10 kA 3-polni 25 A 0.03 A 415 V

Nazivni napon=415 V
Nazivna struja=25 A
Broj prekidne snage=10 kA
Broj polova (broj)=3

Tehnički podaci

Vrsta proizvoda: FID zaštitna sklopka

Broj polova: 3

Karakteristike okidanja: B/10 kA

Nazivna diferencijalna struja: 0.03 A

Nazivna struja: 25 A

Nazivna struja - zaokružena: 25 A

dim.: (Š x V x D) 72 x 91 x 79 mm

Broj prekidne snage: 10 kA

Boja: plava boja
bijela

Sadržaj: 1 St.

Izolacijski razred: II
III

Nazivni napon: 415 V

Širina: 72 mm

Visina: 91 mm

Dubina: 79 mm

Vrsta: B

Usklađenost i certifikati

Certified by EU Garan

Varijante(Sve stavke su sa PDV-om, plus dostava)

Nazivna struja - zaokružena

Broj polova

Nazivna diferencijalna struja

Chint 782002 NL210 3PN 25A 30mA B 10kA FID zaštitna sklopka B/10 kA 3-polni 25 A 0.03 A 415 V

Kataloški br.:2524985

Nije dostupno

Conrad Electronic

Ovaj proizvod

25 A

0.03 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Chint 782005 NL210 3PN 25A 100mA B 10kA FID zaštitna sklopka B/10 kA 3-polni 25 A 0.1 A 415 V

Kataloški br.:2524987

Nije dostupno

Conrad Electronic

25 A

0.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Chint 782006 NL210 3PN 40A 100mA B 10kA FID zaštitna sklopka B/10 kA 3-polni 40 A 0.1 A 415 V

Kataloški br.:2524984

Nije dostupno

Conrad Electronic

40 A

0.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Chint 782007 NL210 3PN 63A 100mA B 10kA FID zaštitna sklopka B/10 kA 3-polni 63 A 0.1 A 415 V

Kataloški br.:2524983

Nije dostupno

Conrad Electronic

63 A

0.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Chint 782008 NL210 3PN 25A 300mA B 10kA FID zaštitna sklopka B/10 kA 3-polni 25 A 0.3 A 415 V

Kataloški br.:2524986

Nije dostupno

Conrad Electronic

25 A

0.3 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Chint 782011 NL210 1PN 25A 30mA B 10kA FID zaštitna sklopka B/10 kA 1-polni 25 A 0.03 A 240 V

Kataloški br.:2524994

Nije dostupno

Conrad Electronic

25 A

0.03 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Chint 782012 NL210 1PN 40A 30mA B 10kA FID zaštitna sklopka B/10 kA 1-polni 40 A 0.03 A 240 V

Kataloški br.:2524991

Nije dostupno

Conrad Electronic

40 A

0.03 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

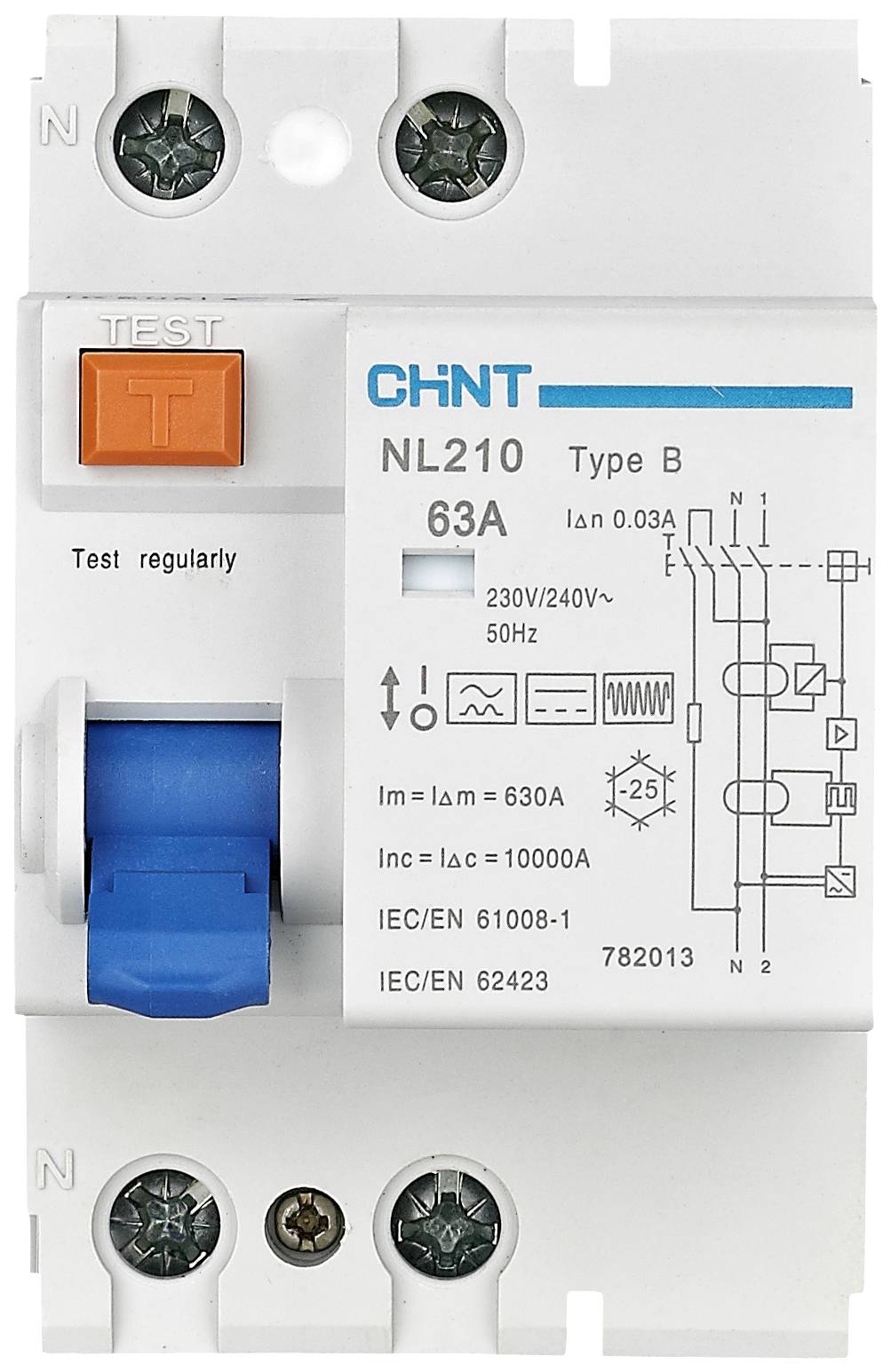

Chint 782013 NL210 1PN 63A 30mA B 10kA FID zaštitna sklopka B/10 kA 1-polni 63 A 0.03 A 240 V

Kataloški br.:2524988

Nije dostupno

Conrad Electronic

63 A

0.03 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Chint 782014 NL210 1PN 25A 100mA B 10kA FID zaštitna sklopka B/10 kA 1-polni 25 A 0.1 A 240 V

Kataloški br.:2524996

Nije dostupno

Conrad Electronic

25 A

0.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Chint 782015 NL210 1PN 40A 100mA B 10kA FID zaštitna sklopka B/10 kA 1-polni 40 A 0.1 A 240 V

Kataloški br.:2524993

Nije dostupno

Conrad Electronic

40 A

0.1 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2524985 Chint 782002 NL210 3PN 25A 30mA B 10kA FID zaštitna sklopka B/10 kA 3-polni 25 A 0.03 A 415 V

Uvjeti garancije

Uvjeti garancije 2524985 Chint 782002 NL210 3PN 25A 30mA B 10kA FID zaštitna sklopka B/10 kA 3-polni 25 A 0.03 A 415 V

Opis

Fl sklopke otkrivaju struje kvara na zemlju i štite ljude i životinje od izravnog i neizravnog kontakta od prekomjernog kontaktnog napona. Oni štite sustave od opasnosti od požara zbog izolacijskih grešaka i koriste se kako u građevinskim instalacijama tako iu industriji.

izbor
vrste klasa
Tip izmjenične struje: Okidanje se događa sa polagano rastućom sinusoidnom izmjeničnom strujom kvara.
Tip A: Okidanje se događa s izmjeničnom rezidualnom strujom, kao i sa sporo rastućom i trenutno pulsirajućom istosmjernom rezidualnom strujom.
Tip B: Okidanje se događa u grijehu. Izmjenična rezidualna struja, s pulsirajućom istosmjernom rezidualnom strujom i glatka DC rezidualna struja.

struje okidanja
10mA - zaštita za vanjsku upotrebu
30mA - zaštita od izravnog kontakta
300mA - Zaštita od neizravnog kontakta i opasnosti od požara

vremena izdavanja
trenutni
trenutno oslobađanje (bez vremenskog odgoda).
Kratko vremensko kašnjenje G
Okidanje tek nakon najmanje 10 ms
Selektivni S
Kada su Fl spojeni u seriju, nizvodni Fl bi se trebao aktivirati s prioritetom.

Ovaj tekst je strojno preveden.
