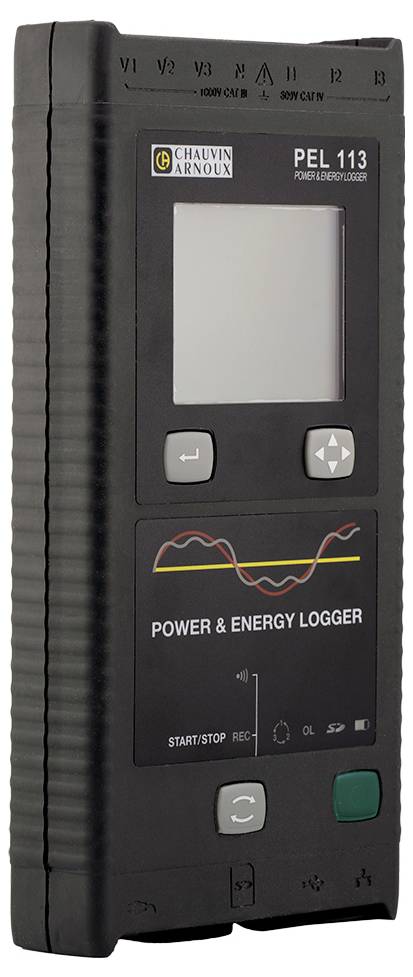

Chauvin Arnoux PEL 113 uređaj za analizu mreže 3-fazno uklj. strujna kliješta, s funkcijom zapisivača, mjerenja energije
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (4.745,00 € / komad)
4.745,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Chauvin Arnoux PEL 113 uređaj za analizu mreže 3-fazno uklj. strujna kliješta, s funkcijom zapisivača, mjerenja energije, analiza opterećenja, Online mjerenja
- Snimač za snimanje i analizu potrošnje energije radi optimizacije energetske učinkovitosti
- Snimanje performansi svih vrsta električnih instalacija do nekoliko mjeseci u trofaznom sustavu
- Zabilježite sve električne parametre (struje, napone itd.) kao i harmonike bez prekida napajanja
- Kompletan set s DataView protokolnim softverom, 3 fleksibilna strujna transformatora, PEL mrežnim adapterom, magnetskim mjernim sondama i još mnogo toga
- Besplatni PEL Transfer softver za konfiguraciju uređaja i obradu energetskih podataka s analizom energije (gubitaka)
- Svestrane komunikacijske mogućnosti: Ethernet, USB, WLAN, IRD poslužitelj

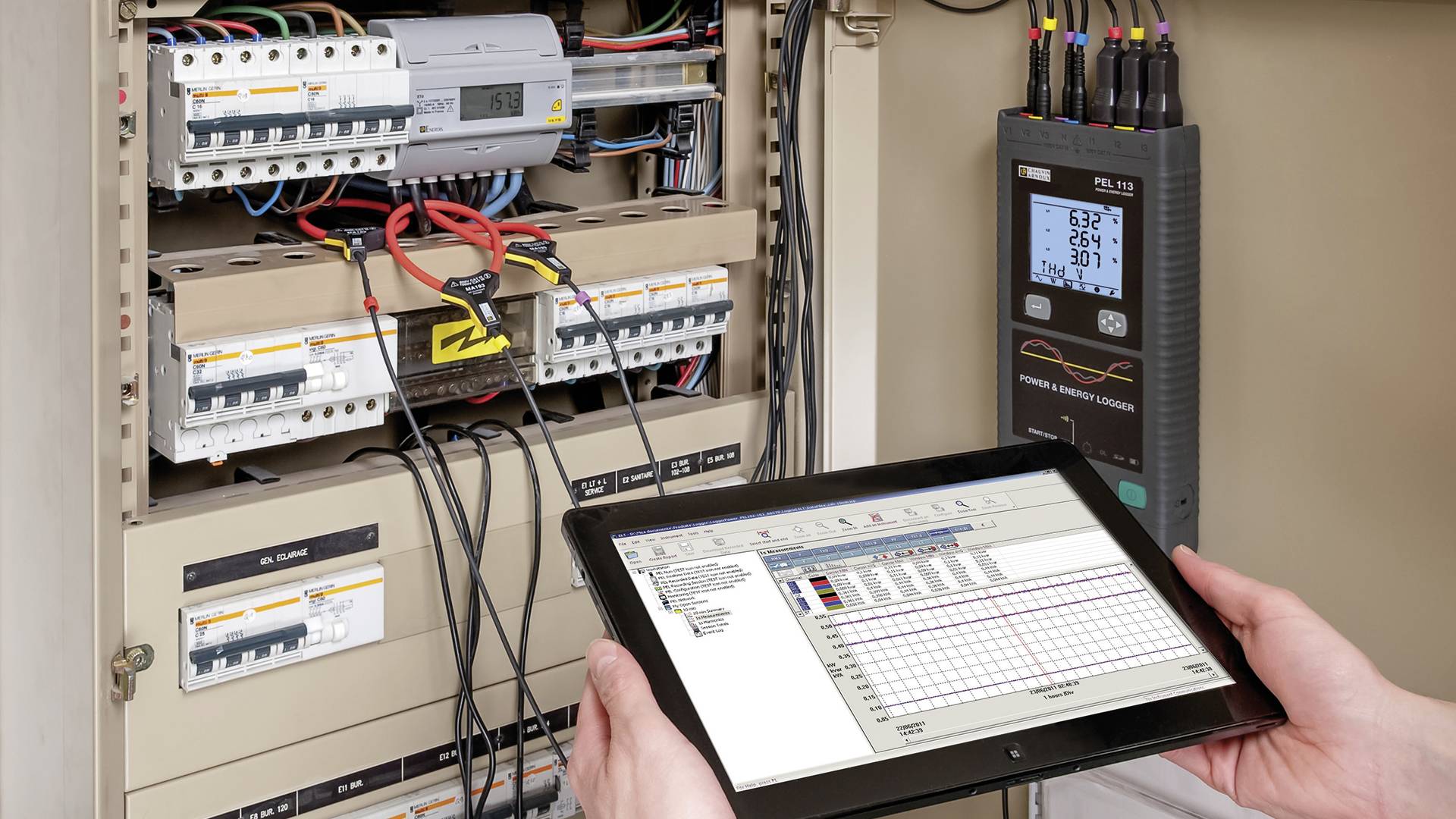

- Kompaktno, tanko kućište s magnetskom stražnjom stranom za praktičnu ugradnju u razvodni ormar

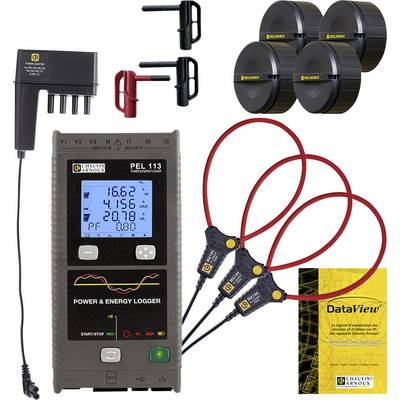

- Isporučuje se s: 1 torbom za nošenje, 3 MA194-350 MiniFLEX strujna transformatora, 1 PEL mrežnim adapterom, 4 kabela za mjerenje napona, 4 kutije za namatanje, 4 krokodilske štipaljke, 4 magnetske mjerne sonde, 1 DataView softverom, 1 setom identifikacijskih dijelova, 1 SD karticom, 1 SD/USB adapterom, 1 USB kabelom, 1 kabelom za napajanje, 1 PC softverom (PEL Transfer), 1 kratkim vodičem za početak
Tehnički podaci
- Zaslon: S četiri digitalna zaslona
- Vrsta sustava: Jednofazni, dvofazni, trofazni sa ili bez neutralnog vodiča i druge posebne vrste sustava
- Broj kanala: 3 ulaza za napon, 3 ulaza za struju (izračunata struja neutralnog vodiča)
- Mrežna frekvencija: DC, 50 Hz, 60 Hz i 400 Hz
- Napon (mjerni rasponi): 10,00 - 1 000 Vac / 100,00 - 1 000 VDC
- Prijenosni omjeri transformatora: do 650.000 V / do 25.000 A
- Snaga: 10 W do 10 GW / 10 var do 10 Mvar / 10 VA do 10 GVA
- Energija: do 4 EWh / 4 EVAh / 4 Evarh (E = 1018)
- Položaj faze: cos φ, tan Φ, PF
- Harmonici: THD
- Dodatne funkcije: fazni slijed, min/max, alarm, magnetski dodatak
- Interval akvizicije / agregacija: 5 mjerenja/s / od 1 min do 60 min
- Pohrana: SD kartica, 8 GB (SD-HC kartica do 32 GB)
- Sučelja: USB, Ethernet, WiFi (pristupna točka i hotspot), IRD Server DataView® Synchronizacija
- Dimenzije: 256 x 125 x 37 mm
- Težina: 950 g
- Radni temperaturni raspon: 0 °C do +50 °C
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT III 1000 V
CAT IV 600 V
tvornički standard (vlastiti)
- dim.
(D x Š x V) 12.5 x 3.7 x 25.6 cm
- Težina
950 g
- Vrsta mjerenja
3-fazno
- Posebne značajke
uklj. strujna kliješta
s funkcijom zapisivača
mjerenja energije
analiza opterećenja
Online mjerenja
- Širina
3.7 cm
- Visina
25.6 cm
- Dužina
12.5 cm
- Sučelja
WLAN
Ethernet
USB
WiFi
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3436208 Chauvin Arnoux PEL 113 uređaj za analizu mreže 3-fazno uklj. strujna kliješta, s funkcijom zapisivača, mjerenja energije
Uvjeti garancije
Uvjeti garancije 3436208 Chauvin Arnoux PEL 113 uređaj za analizu mreže 3-fazno uklj. strujna kliješta, s funkcijom zapisivača, mjerenja energije
Opis
PEL 113 mjeri i pohranjuje svu snagu i energiju. Može se koristiti gdje god ima energije:
• Proizvođači električne energije: obnovljivi izvori energije, termoelektrane...
• Industrija: metalna industrija, proizvodnja stakla, prehrambena industrija.
• Stambene i uslužne zgrade...
• Infrastruktura i promet
• Podatkovni centri ...
Područja primjene
• Energetski pregledi
• Električna dijagnostika
• Industrijsko održavanje
Jednostavna i provjerena ergonomija
• kompaktan i s magnetskim kućištem
• 3 naponska i 3 strujna ulaza
• Četverostruki digitalni zaslon s osvjetljenjem
• Samodostatnost tijekom cijele faze (s priborom)
Mjerenja efektivne i istosmjerne vrijednosti
• Izmjenični i/ili istosmjerni naponi do 1 000 V
• Struje do 10 kA AC, 5 kA DC (ovisno o strujnom transformatoru)
• Aktivna, reaktivna i prividna snaga
• Aktivna, reaktivna i prividna energija
• Osnovne i simetrične aktivne snage i aktivne snage asimetrija
• Mjerenja i karakteristike motora (putem Android aplikacije)
Funkcije
• Raspored gubitaka energije
• Fazni parametri: cos φ, tan Φ, faktor snage PF
• Crest faktor
• Izračun THD-a za struje i napone
• Mjerenja istosmjerne struje, 50 Hz, 60 Hz i 400 Hz (otprema...)
PEL softver za prijenos
PEL Transfer softver nudi sljedeće mogućnosti:
• Konfiguriranje vašeg PEL-a
• Provjerite veze prije početka snimanja
• Preuzmite mjerenja pohranjena u PEL-u
• Prikaz različitih rezultata mjerenja i analize
Dodatna prednost: PEL Transfer pretvara vrijednost vaše potrošnje električne energije u eure (8 tarifnih zona).
Komunikacija u mrežama
PEL 110 ima nekoliko opcija prijenosa:
• USB, najjednostavnije rješenje za upotrebu na licu mjesta.
• Ethernet RJ45 ili Wi-Fi (poslužitelj): Spojite svoj PEL 11x na poslužitelj za komunikaciju s bilo koje stanice na mreži pomoću softvera PEL Transfer.
• Wi-Fi (pristupna točka):
• Uspostavite izravnu vezu između PEL 11x i računala.
• Način rada pristupne točke (AP) podržava do 5 klijenata.
Ojačati
• Mogućnost snimanja tijekom nekoliko mjeseci
• Raspored gubitaka energije
• Instalacija bez prekidanja strujnog kruga
• Android aplikacija s dijagnostikom motora
Ovaj tekst je strojno preveden.
• Proizvođači električne energije: obnovljivi izvori energije, termoelektrane...
• Industrija: metalna industrija, proizvodnja stakla, prehrambena industrija.
• Stambene i uslužne zgrade...
• Infrastruktura i promet
• Podatkovni centri ...
Područja primjene
• Energetski pregledi
• Električna dijagnostika
• Industrijsko održavanje
Jednostavna i provjerena ergonomija
• kompaktan i s magnetskim kućištem
• 3 naponska i 3 strujna ulaza
• Četverostruki digitalni zaslon s osvjetljenjem
• Samodostatnost tijekom cijele faze (s priborom)
Mjerenja efektivne i istosmjerne vrijednosti
• Izmjenični i/ili istosmjerni naponi do 1 000 V
• Struje do 10 kA AC, 5 kA DC (ovisno o strujnom transformatoru)
• Aktivna, reaktivna i prividna snaga
• Aktivna, reaktivna i prividna energija
• Osnovne i simetrične aktivne snage i aktivne snage asimetrija
• Mjerenja i karakteristike motora (putem Android aplikacije)
Funkcije
• Raspored gubitaka energije
• Fazni parametri: cos φ, tan Φ, faktor snage PF
• Crest faktor
• Izračun THD-a za struje i napone
• Mjerenja istosmjerne struje, 50 Hz, 60 Hz i 400 Hz (otprema...)
PEL softver za prijenos
PEL Transfer softver nudi sljedeće mogućnosti:
• Konfiguriranje vašeg PEL-a
• Provjerite veze prije početka snimanja
• Preuzmite mjerenja pohranjena u PEL-u
• Prikaz različitih rezultata mjerenja i analize
Dodatna prednost: PEL Transfer pretvara vrijednost vaše potrošnje električne energije u eure (8 tarifnih zona).
Komunikacija u mrežama
PEL 110 ima nekoliko opcija prijenosa:
• USB, najjednostavnije rješenje za upotrebu na licu mjesta.
• Ethernet RJ45 ili Wi-Fi (poslužitelj): Spojite svoj PEL 11x na poslužitelj za komunikaciju s bilo koje stanice na mreži pomoću softvera PEL Transfer.
• Wi-Fi (pristupna točka):
• Uspostavite izravnu vezu između PEL 11x i računala.
• Način rada pristupne točke (AP) podržava do 5 klijenata.
Ojačati
• Mogućnost snimanja tijekom nekoliko mjeseci
• Raspored gubitaka energije
• Instalacija bez prekidanja strujnog kruga
• Android aplikacija s dijagnostikom motora
Ovaj tekst je strojno preveden.

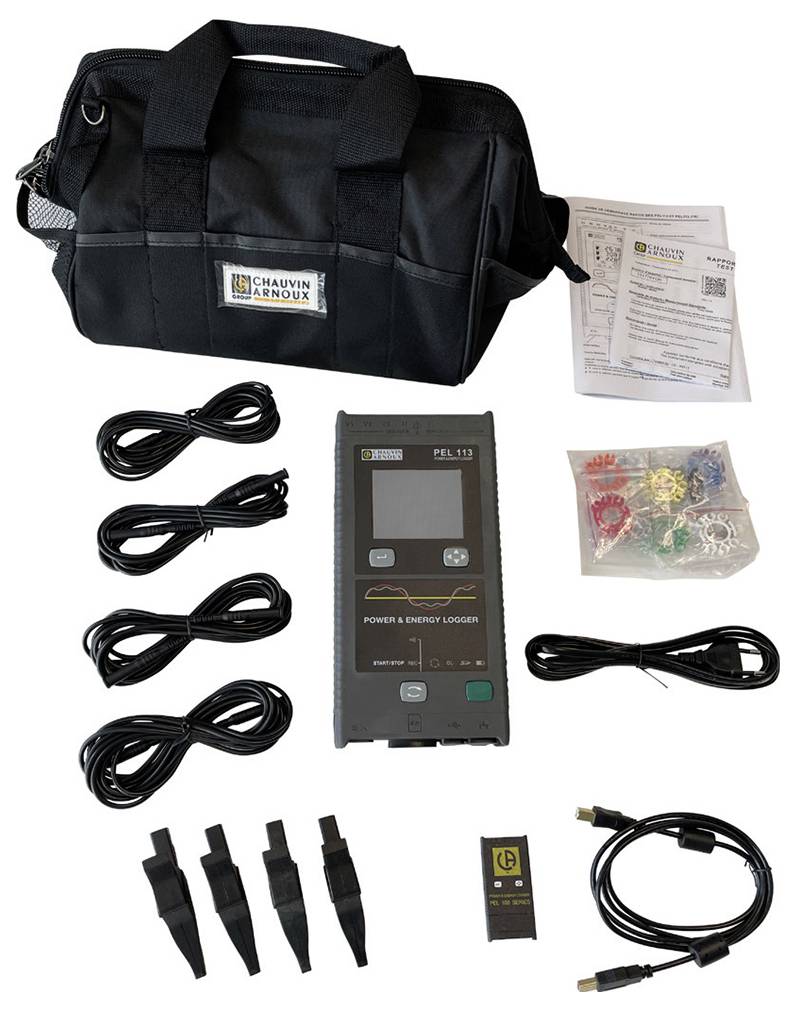

Isporuka uključuje
- 1 torba za nošenje
- 3 MA194-350 MiniFLEX strujna transformatora
- 1 PEL adapter za napajanje
- 4 vodiča za mjerenje napona
- 4 kutije za namatanje
- 4 krokodilske štipaljke
- 4 magnetska mjerna vrha
- 1 softver DataView
- 1 set dijelova za označavanje
- 1 SD kartica
- 1 SD/USB adapter
- 1 USB kabel
- 1 kabel za napajanje
- 1 PC softver (PEL Transfer) i korisnički priručnik za preuzimanje s web stranice
- 1 Vodič za brzi početak
