Chauvin Arnoux PEL 113 Set uređaj za analizu mreže 3-fazno uklj. strujna kliješta, s funkcijom zapisivača, mjerenja ener
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (3.759,00 € / komad)
3.759,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

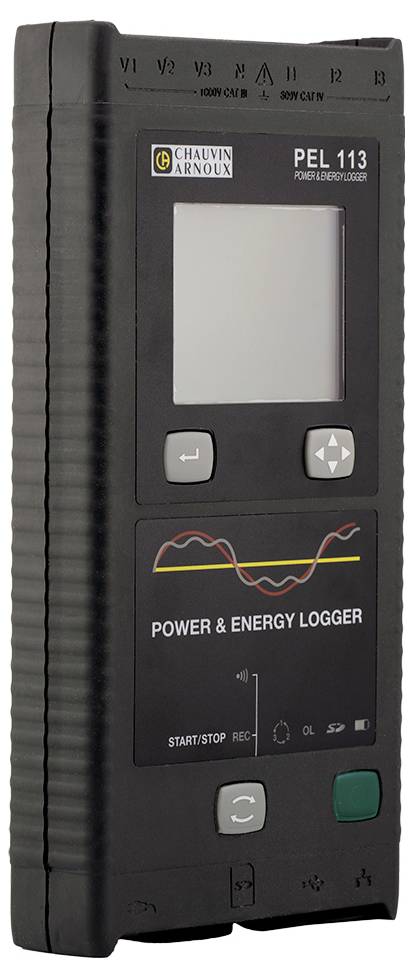

Chauvin Arnoux PEL 113 Set uređaj za analizu mreže 3-fazno uklj. strujna kliješta, s funkcijom zapisivača, mjerenja energije, analiza opterećenja, Online mjerenja
- Snimač za snimanje i analizu potrošnje energije za optimizaciju energetske učinkovitosti
- Evidentirajte potrošnju trofazne struje svih vrsta elektroinstalacija do nekoliko mjeseci
- Zabilježite sve električne parametre (struje, napone, itd.) kao i harmonike bez prekida napajanja

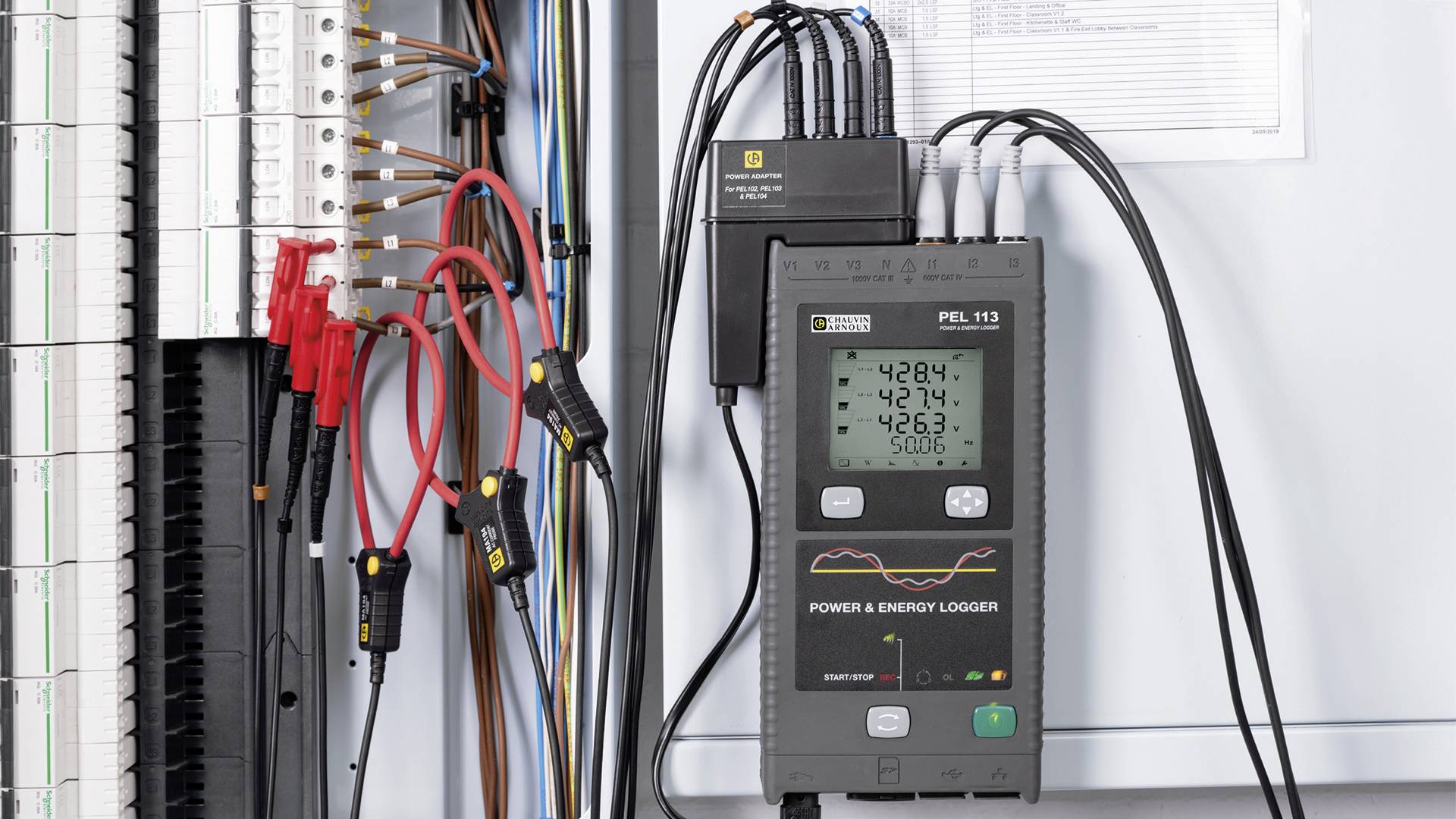

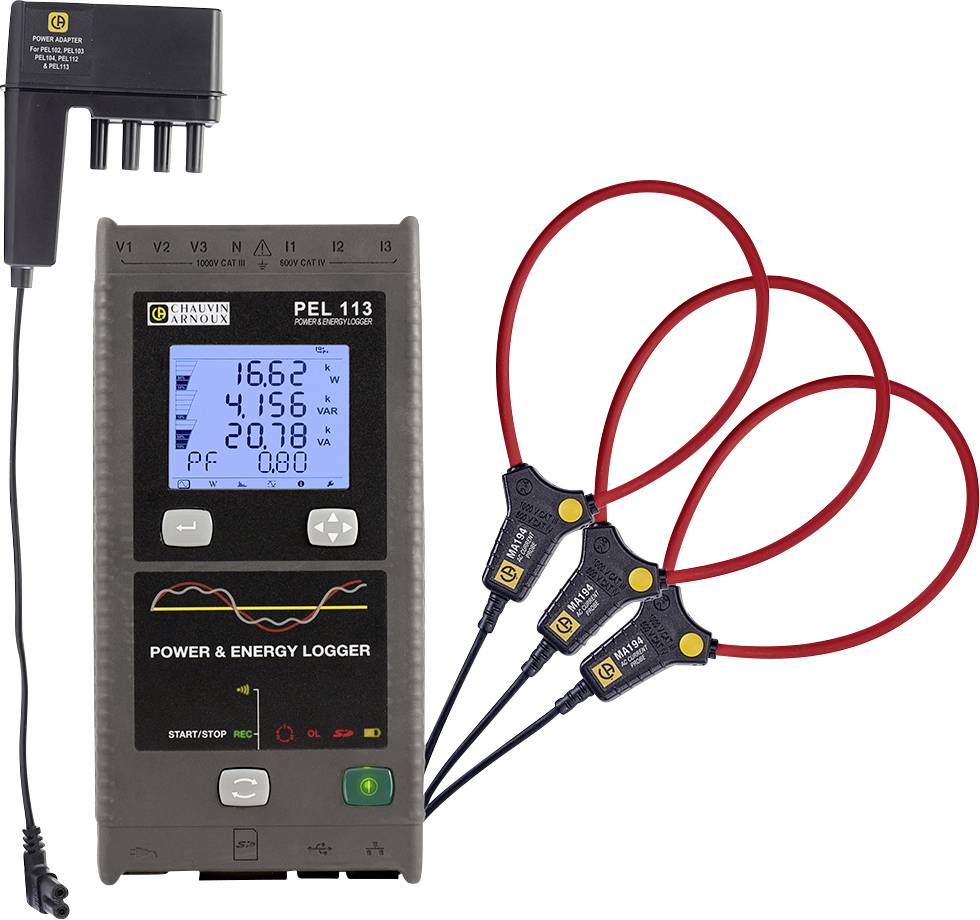

- Set s 3 fleksibilna strujna transformatora s promjerom petlje od 100 mm i PEL strujnim adapterom za zaštitu od prenapona i napajanje mjernog uređaja preko ulaza za mjerenje napona
- Besplatan softver PEL Transfer za konfiguriranje uređaja i za obradu energetskih podataka s raščlanjivanjem energije (gubici)
- Raznovrsne mogućnosti komunikacije: Ethernet, USB, WLAN, IRD poslužitelj

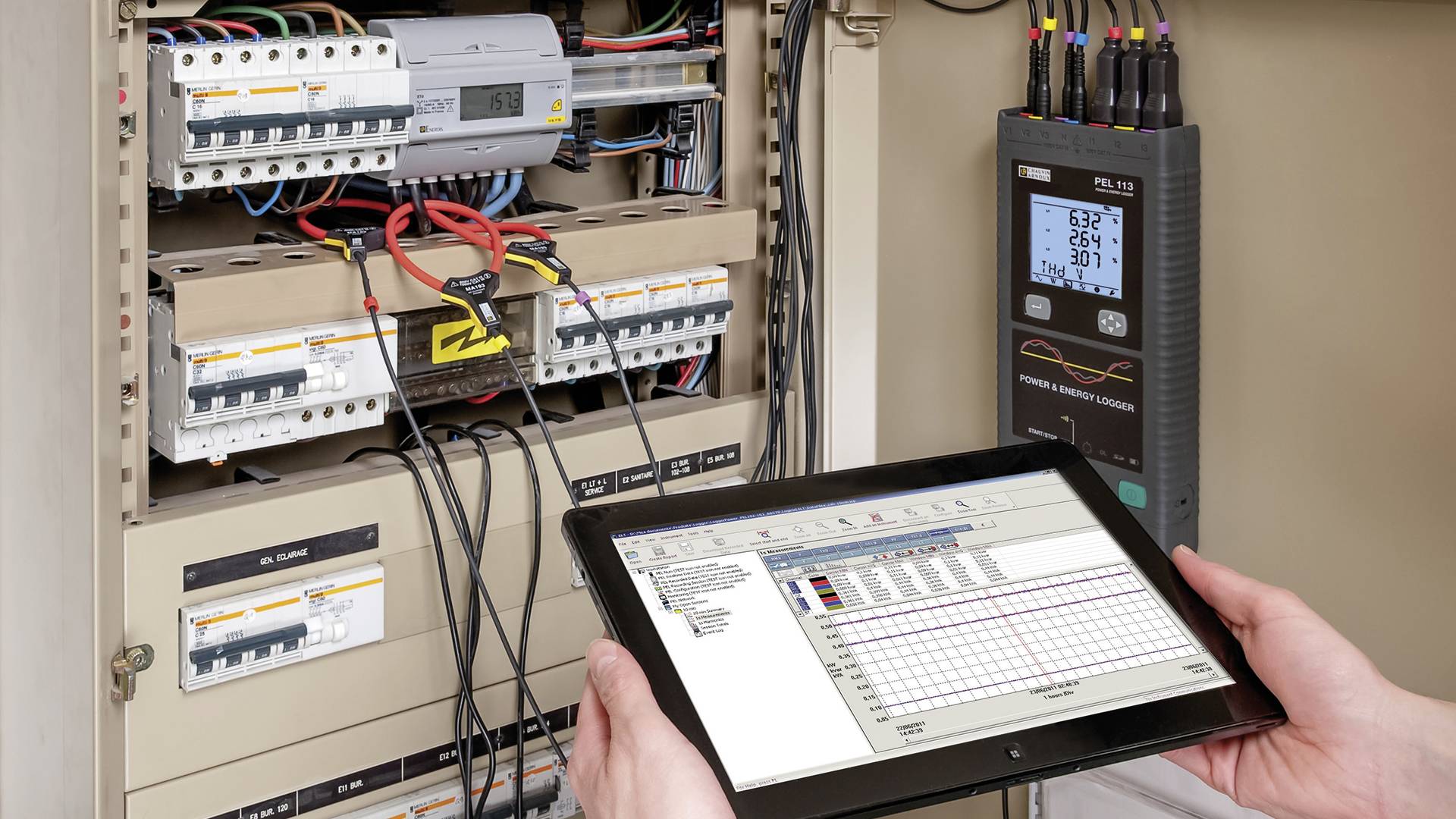

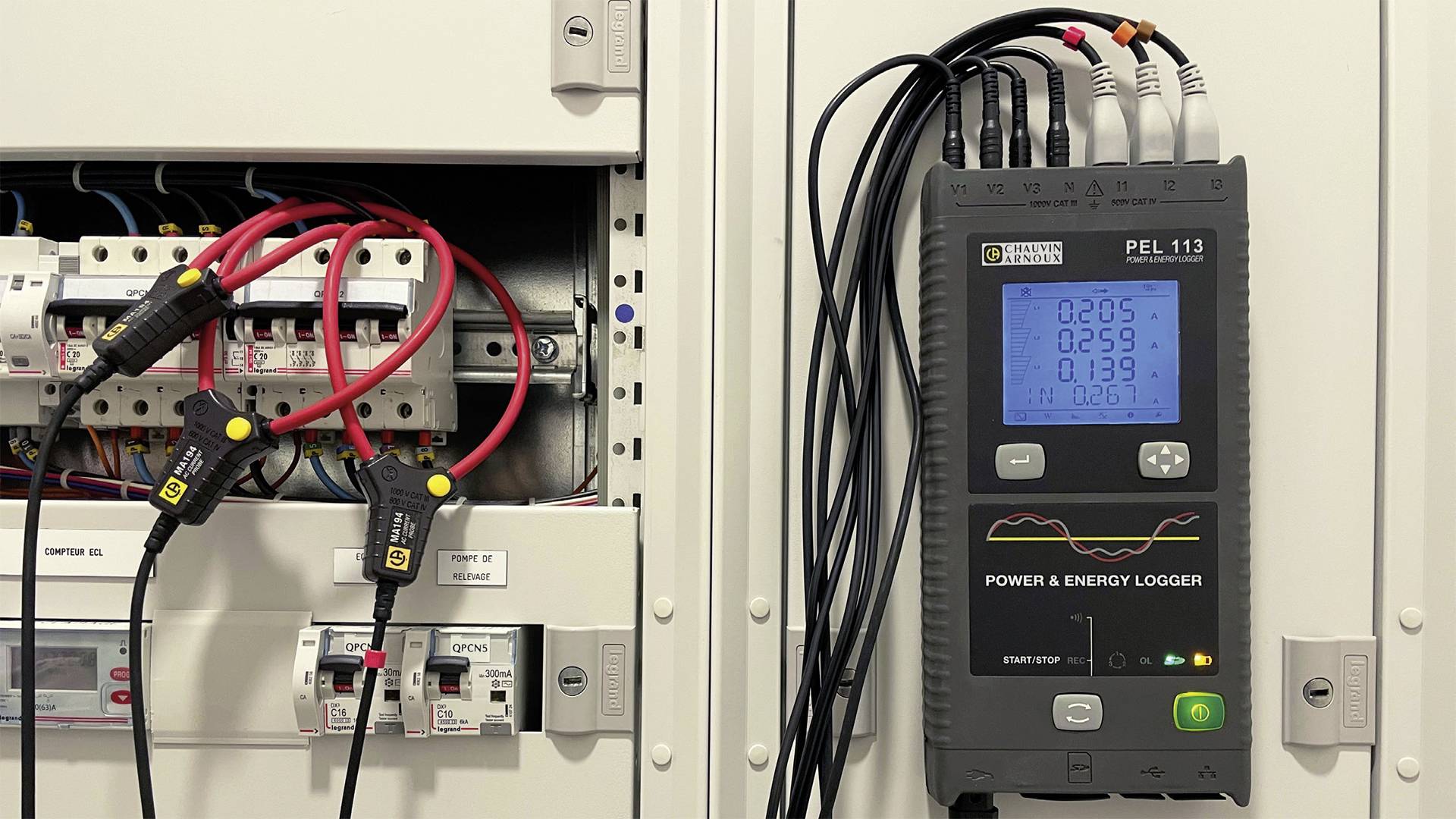

- Kompaktno, tanko kućište s magnetskom stražnjom stranom za praktičnu ugradnju u upravljački ormar
Tehnički podaci
- općenito

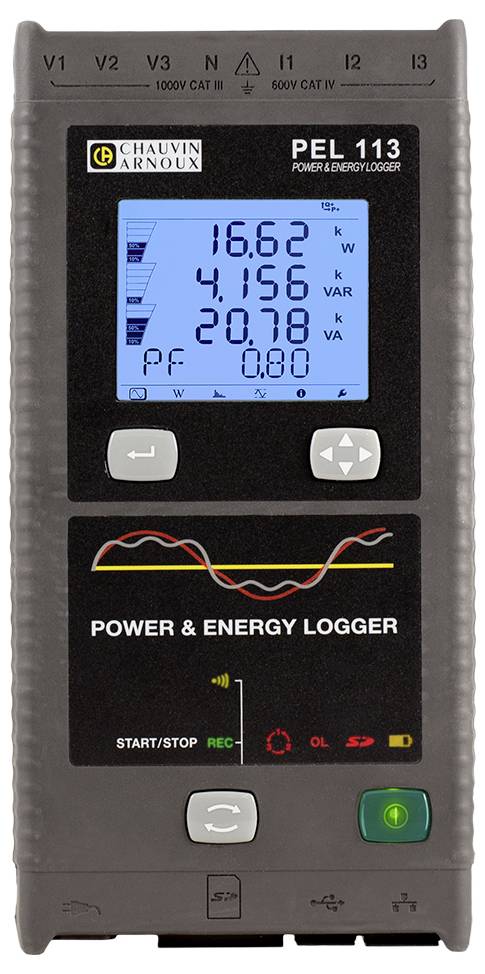

- Zaslon: S četverostrukim digitalnim zaslonom
- Vrsta sustava: Jednofazni, dvofazni, trofazni sa ili bez nule i druge posebne vrste sustava
- Broj kanala: 3 ulaza za napon, 3 ulaza za struju (izračunata neutralna struja)
- Mjerenja
- Mrežna frekvencija: DC, 50 Hz, 60 Hz i 400 Hz
- Napon (rasponi mjerenja): 10.00 - 1.000 Vac / 100.00 - 1.000 VDC
- Struja (ovisno o strujnom transformatoru) od 5 mAac do 10 kAac / 50 mAdc do 5 kAdc
- Izračunate vrijednosti
- Omjeri pretvarača: do 650.000 V / do 25.000 A
- Snaga: 10W do 10GW / 10var do 10Mvar / 10VA do 10GVA
- Energija: do 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
- Položaj faze: cos φ, tan Φ, PF
- Harmonici: THD
- Dodatne funkcije:
- Redoslijed faza: Da
- Min/Max: Da
- Alarm: Da

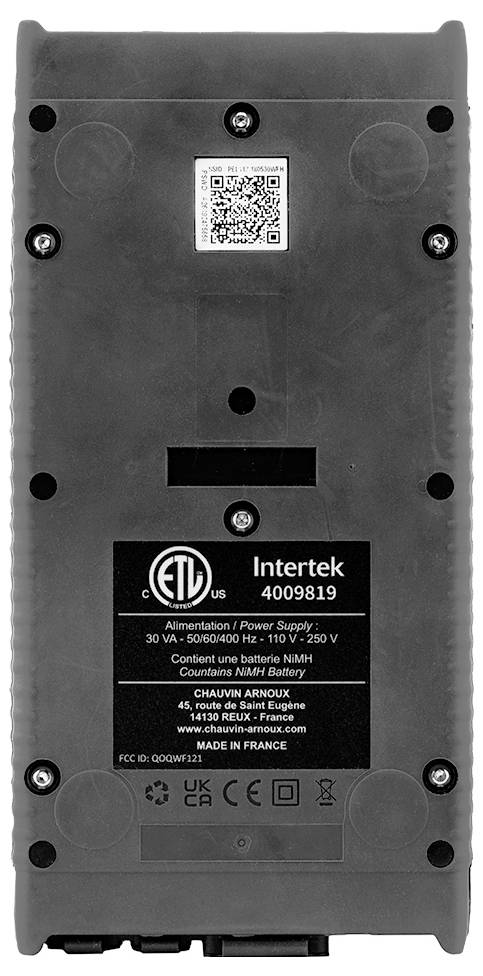

- Pričvršćivanje preko magnetske stražnje strane kućišta
- Snimanje podataka
- Interval prikupljanja / agregacija: 5 mjerenja/s / od 1 mn do 60 mn
- Pohrana: SD kartica, 8 GB (SD-HC kartica do 32 GB)
- Raspon radne temperature: 0°C do +50°C
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT III 1000 V
CAT IV 600 V
tvornički standard (vlastiti)
- dim.
(D x Š x V) 12.5 x 3.7 x 25.6 cm
- Težina
950 g
- Vrsta mjerenja
3-fazno
- Posebne značajke
uklj. strujna kliješta
s funkcijom zapisivača
mjerenja energije
analiza opterećenja
Online mjerenja
- Širina
3.7 cm
- Visina
25.6 cm
- Dužina
12.5 cm
- Sučelja
USB
WiFi
WLAN
Ethernet
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3307919 Chauvin Arnoux PEL 113 Set uređaj za analizu mreže 3-fazno uklj. strujna kliješta, s funkcijom zapisivača, mjerenja ener
Upute za rad i sigurnost
Upute za rad i sigurnost 3307919 Chauvin Arnoux PEL 113 Set uređaj za analizu mreže 3-fazno uklj. strujna kliješta, s funkcijom zapisivača, mjerenja ener
Uvjeti garancije
Uvjeti garancije 3307919 Chauvin Arnoux PEL 113 Set uređaj za analizu mreže 3-fazno uklj. strujna kliješta, s funkcijom zapisivača, mjerenja ener
Opis
PEL 113 mjeri i pohranjuje svu snagu i energiju. Može se koristiti svugdje gdje ima energije:
• Generatori električne energije: obnovljivi izvori energije, termoelektrane...
• Industrija: metalna industrija, proizvodnja stakla, prehrambena industrija.
• Stambeno-uslužni objekti...
• Infrastruktura i promet
• Podatkovni centri...
Područja primjene
• Energetski pregledi
• Elektro dijagnostika
• Industrijsko održavanje
Jednostavna i provjerena ergonomija
• kompaktan i s magnetskim kućištem
• 3 naponska i 3 strujna ulaza
• Četverostruki digitalni zaslon s osvjetljenjem
• Samodostatnost u cijeloj fazi
RMS i DC mjerenja
• AC i/ili DC naponi do 1000 V
• Struje do 10 kA AC, 5 kA DC (ovisno o strujnom transformatoru)
• Aktivna, jalova i prividna snaga
• Aktivna, jalova i prividna energija
• Osnovne i simetrične djelatne snage i djelatne snage nesimetrija
• Mjerenja i karakteristike motora (putem Android aplikacije)
Funkcije
• Raščlamba gubitaka energije
• Fazni parametri: cos φ, tan Φ, faktor snage PF
• Vršni faktor
• Izračun THD-a za struje i napone
• Mjerenja istosmjerne struje, 50 Hz, 60 Hz i 400 Hz (dostava...)
PEL Transfer softver
Softver PEL Transfer nudi sljedeće mogućnosti:
• Konfiguriranje vašeg PEL-a
• Provjerite veze prije početka snimanja
• Preuzmite mjerenja pohranjena u PEL
• Prikaz različitih rezultata mjerenja i analize
Dodatna prednost: PEL Transfer pretvara vrijednost vaše potrošnje električne energije u eure (8 tarifnih zona).
Komunikacija u mrežama
PEL 110 ima nekoliko opcija prijenosa:
- USB, najjednostavnije rješenje za korištenje na licu mjesta.
- Ethernet RJ45 ili Wi-Fi (poslužitelj): povežite svoj PEL 11x s poslužiteljem za komunikaciju s bilo koje stanice na mreži pomoću softvera za prijenos PEL.
- Wi-Fi (pristupna točka):
• Uspostavite izravnu vezu između PEL 11x i vašeg računala.
• Način rada pristupne točke (AP) podržava do 5 klijenata.
Ovaj tekst je strojno preveden.
• Generatori električne energije: obnovljivi izvori energije, termoelektrane...
• Industrija: metalna industrija, proizvodnja stakla, prehrambena industrija.
• Stambeno-uslužni objekti...
• Infrastruktura i promet
• Podatkovni centri...
Područja primjene
• Energetski pregledi
• Elektro dijagnostika
• Industrijsko održavanje
Jednostavna i provjerena ergonomija
• kompaktan i s magnetskim kućištem
• 3 naponska i 3 strujna ulaza
• Četverostruki digitalni zaslon s osvjetljenjem
• Samodostatnost u cijeloj fazi
RMS i DC mjerenja
• AC i/ili DC naponi do 1000 V
• Struje do 10 kA AC, 5 kA DC (ovisno o strujnom transformatoru)
• Aktivna, jalova i prividna snaga
• Aktivna, jalova i prividna energija
• Osnovne i simetrične djelatne snage i djelatne snage nesimetrija
• Mjerenja i karakteristike motora (putem Android aplikacije)
Funkcije
• Raščlamba gubitaka energije
• Fazni parametri: cos φ, tan Φ, faktor snage PF
• Vršni faktor
• Izračun THD-a za struje i napone
• Mjerenja istosmjerne struje, 50 Hz, 60 Hz i 400 Hz (dostava...)
PEL Transfer softver
Softver PEL Transfer nudi sljedeće mogućnosti:
• Konfiguriranje vašeg PEL-a
• Provjerite veze prije početka snimanja
• Preuzmite mjerenja pohranjena u PEL
• Prikaz različitih rezultata mjerenja i analize
Dodatna prednost: PEL Transfer pretvara vrijednost vaše potrošnje električne energije u eure (8 tarifnih zona).
Komunikacija u mrežama
PEL 110 ima nekoliko opcija prijenosa:
- USB, najjednostavnije rješenje za korištenje na licu mjesta.
- Ethernet RJ45 ili Wi-Fi (poslužitelj): povežite svoj PEL 11x s poslužiteljem za komunikaciju s bilo koje stanice na mreži pomoću softvera za prijenos PEL.
- Wi-Fi (pristupna točka):
• Uspostavite izravnu vezu između PEL 11x i vašeg računala.
• Način rada pristupne točke (AP) podržava do 5 klijenata.
Ovaj tekst je strojno preveden.

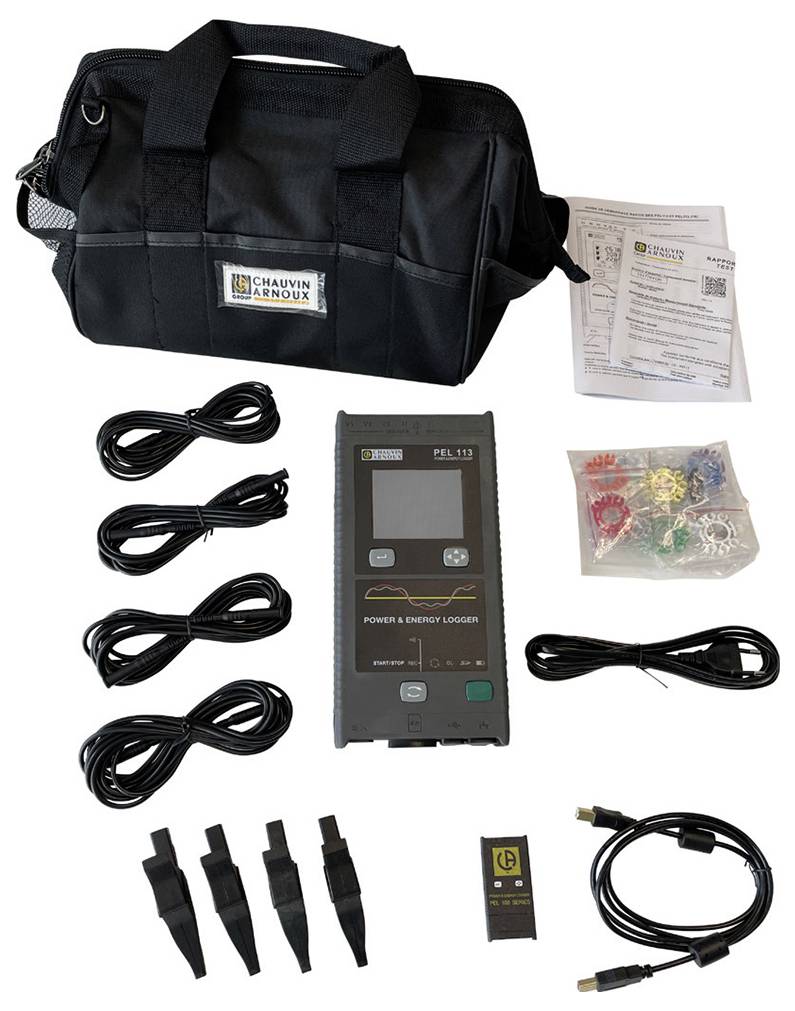

Isporuka uključuje
- 1 transportna torba
- 3 MA194-350 MiniFLEX strujni transformatori
- 1 PEL strujni adapter
- 4 vodova za mjerenje napona
- 4 krokodilske kopče
- 1 set dijelova za označavanje
- 1 SD kartica
- 1 SD/USB adapter
- 1 USB kabel
- 1 kabel za napajanje
- 1 PC softver (PEL Transfer) i korisnički priručnik za preuzimanje s web stranice
- 1 vodič za brzi početak
