Name: Chauvin Arnoux PEL 102 uređaj za analizu mreže 3-fazno s funkcijom zapisivača
Brand: Chauvin Arnoux
SKU: 674477

Chauvin Arnoux PEL 102 uređaj za analizu mreže 3-fazno s funkcijom zapisivača-0

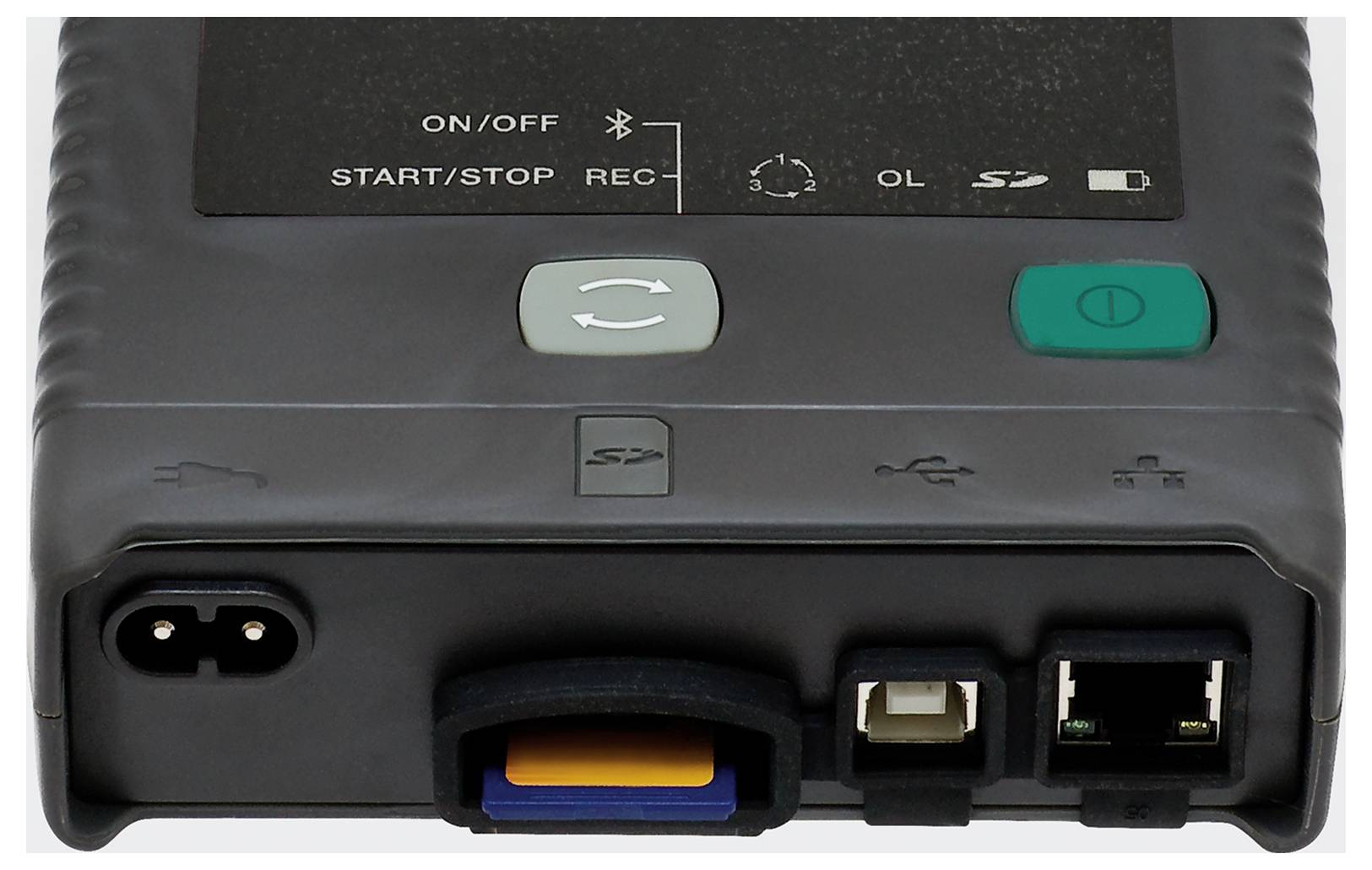

Chauvin Arnoux PEL 102 uređaj za analizu mreže 3-fazno s funkcijom zapisivača-1

Chauvin Arnoux PEL 102 uređaj za analizu mreže 3-fazno s funkcijom zapisivača-2

1/3

Tehnički list (PDF)

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Chauvin Arnoux PEL 102 uređaj za analizu mreže 3-fazno s funkcijom zapisivača

Za jednofazne, dvofazne i trofazne mreže (sa i bez neutralnog vodiča) i druge električne instalacije
Spajanje bez prekida napajanja
Prijenos podataka: Bluetooth, Ethernet i USB
Automatsko otkrivanje priključenih transformatora struje
Spremanje podataka na SD kartici
Razmjena podataka u stvarnom vremenu s računalom i ocjena podataka s softverom za prijenos PEL

Tehnički podaci

Klasa točnosti: 0,2%
Trenutni raspon mjerenja s MiniFLEX MA193: 100 mA do 10 000 AAC
Ostali priključni transformatori (neobavezno):
MN93: 2 do 240 AAC
MN93A: 0,005 A do 5 AAC / 0,1 AAC do 120 AAC
C193: 3 A do 1200 AAC
AmpFLEX A193: 100 mA do 10.000 AAC
PAC93: 10 A do 1000 AAC / 10 A do 1400 ADC
E3N: 50 mA do 10 AAC / DC - 100 mA do 100 AAC / DC
Omjer napona / struje transformatora: do 650 000 V / do 25 000 A.
Snaga: 10 W do 10 GW / 10 var do 10 Gvar / 10 VA do 10 GVA
Energija: do 4 EWh / 4 EVAh / 4 Evarh (E = Eta = 1018)
Faza: cos ϕ, tan ϕ, PF
Interval akvizicije: 1 mjerenje u sekundi
Agregacija: 1 mn do 60 mn

Vrsta proizvoda: uređaj za analizu mreže

Kategorija mjerenja: CAT IV 600 V
CAT III 1000 V

: tvornički standard (vlastiti)

Opskrba naponom: 110-250 V

dim.: (D x Š x V) 37 x 125 x 256 mm

Težina: 900 g

Vrsta mjerenja: 3-fazno

Posebne značajke: s funkcijom zapisivača

Širina: 125 mm

Visina: 256 mm

Dužina: 37 mm

Sučelja: Bluetooth®
Ethernet
USB

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 674477 Chauvin Arnoux PEL 102 uređaj za analizu mreže 3-fazno s funkcijom zapisivača

Upute za rad i sigurnost

Upute za rad i sigurnost 674477 Chauvin Arnoux PEL 102 uređaj za analizu mreže 3-fazno s funkcijom zapisivača

Opis

PEL 102/103 su neophodni alati za optimizaciju energetske učinkovitosti.

Uređivači podataka PEL 102/103 istodobno mjere liniju i energiju!: Oni nude sve funkcije za snimanje i spremanje podataka o energiji i energiji u širokom rasponu mreža.
Uz struju i napon, ti uređaji registriraju prividnu, aktivnu i reaktivnu snagu (VA, W, var), kao i prividnu, aktivnu i reaktivnu energiju (kVAh, kWh, kvarh). Istodobno se izračunavaju faktor snage (PF), faktor pomaka (DPF), faktor grebena (CF), sadržaj harmonike (THD) i učestalost. Korisnik također može pristupiti harmoničnim informacijama do 50. reda.

Korisnik prima sve potrebne informacije za poboljšanje energetske učinkovitosti i u skladu s tim može nadzirati svoju potrošnju električne energije.

Korisnički su prilagođeni i zahvaljujući tankom dizajnu i magnetskoj pozadini kućišta, pogodni su za sve vrste upravljačkih ormara.

Ovaj tekst je strojno preveden.

Izvedba

Za jednofazne, dvofazne i trofazne električne instalacije
Spajanje bez prekida napajanja
Harmonična analiza
Bluetooth®, Ethernet ili USB komunikacija
Automatsko otkrivanje spojenih
Strujni transformator
Spremanje podataka na SD kartici Razmjena podataka u stvarnom vremenu s računalom i procjena mjernih podataka s softverom za prijenos PEL.

Isporuka uključuje

Chauvin Arnoux PEL 102 zapisivač snage i energije, mrežni analizator P01157152

Napomene

Bluetooth® je registrirani zaštitni znak tvrtke Bluetooth SIG, Inc.
