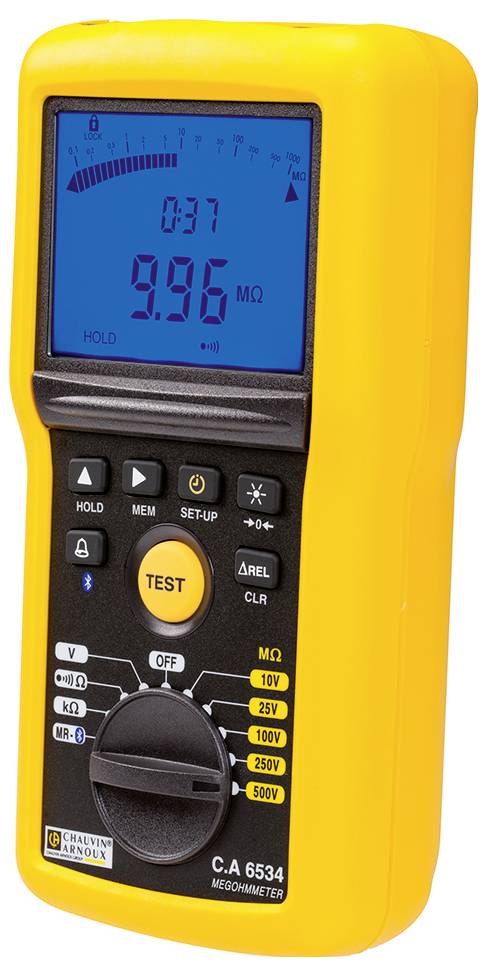

Chauvin Arnoux C.A 6534 mjerač izolacije 10 V, 25 V, 100 V, 250 V, 500 V 50 GΩ

Ergonomija:
Zahvaljujući kompaktnom i laganom dizajnu, testeri izolacije CA 652x i CA 653x jednostavni su za korištenje i nude korisniku visoku razinu udobnosti rada:
• Kućište odgovara mjernoj kategoriji 600V CAT IV i ima stupanj zaštite IP54 / IK04. Udobno leži u ruci, nudi optimalnu sigurnost, a tipka TEST je jednostavna za korištenje, čak i s izoliranim zaštitnim rukavicama.
• Uređaj se može lako pričvrstiti na čelične površine pomoću magnetskog sklopivog nosača, tako da korisnik ima obje ruke slobodne za mjerenje i može lako očitati rezultat.
• Veliki osvijetljeni dvostruki digitalni zaslon i logaritamski stupčasti grafikon prikazuju korisniku ne samo izmjerenu vrijednost, već i stvarni ispitni napon, ispitnu struju i timer za trajanje ispitivanja na sekundarnom zaslonu.
• Sonda za daljinsko upravljanje ima svjetlo za osvjetljavanje mjerne točke i time omogućuje rad u tamnim okruženjima.

Ispitivanje izolacije:
Nova serija nudi širok raspon ispitnih napona za ispitivanje izolacije od 10 V do 1 kV. Raspon mjerenja izolacijskog otpora proteže se do 200 GΩ, čime premašuje IEC standard 61557, koji zahtijeva samo 2 GΩ.
Uz ručno ispitivanje, predviđeni su i drugi postupci ispitivanja, kao što su zaključano ispitivanje (Lock) ili ispitivanje s određenim trajanjem ispitivanja (Timer), kao i određivanje PI i DAR vrijednosti za procjenu kvalitete izolacije.

Ispitivanje protoka:
Ispitivanje kontinuiteta provodi se prema IEC standardu 61557 s ispitnom strujom od 200 mA, ali na nekim modelima može se provesti i sa samo 20 mA, što znači da baterije traju dulje uz čestu upotrebu. Ispitivanje kontinuiteta ima aktivni zaštitni krug koji detektira postojeće napone i isključuje funkciju, tako da osigurači nisu potrebni.

Prilagodljive mjere:
Za većinu modela serije CA 652X i CA 653x, korisnik može birati između dva fiksna unaprijed postavljena praga alarma i jednog podesivog praga alarma za svaki test.
Pomoću praktične funkcije ΔREL korisnik može prikazati odstupanje od prethodno spremljene referentne vrijednosti. Razlika se prikazuje i kao numerička vrijednost i kao postotak referentne vrijednosti.

Ostale funkcije:
Uređaji također rade kao digitalni multimetri, mjereći napone do 700 V, frekvencije do 800 Hz, otpore do 999 kΩ i kapacitete do 10 µF.

Prikladna evaluacija:
Evaluacija rezultata mjerenja olakšana je s 300 memorijskih lokacija u samom uređaju; modeli s Bluetooth® umrežavanjem imaju 1300 memorijskih lokacija. Softver za prijenos megaohmmetara (MEG) standardno je uključen u sve mrežno kompatibilne modele i omogućuje vam pokretanje ispitivanja s računala, grafički prikaz rezultata mjerenja u stvarnom vremenu i prijenos podataka na računalo. Rezultati se zatim mogu tamo prikazati ovisno o vrsti testa.
Pomoću softvera za evaluaciju DataView® (opcija) mogu se kreirati pojedinačna izvješća o ispitivanju, uz navođenje lokacije ispitivanja i operatera.
