Chauvin Arnoux C.A 6117 + Software Dataview set testera za instalacije Kalibriran po (ISO) VDE standard 0100, 0105, 0413
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Tehnički podaci
- Vrsta proizvoda
set testera za instalacije
ISO
- Kategorija mjerenja
CAT III 600 V
CAT VI 300 V
- Sučelja
USB
- dim.
(D x Š x V) 128 x 280 x 190 mm
- Težina
2.2 kg
IP53
- Mjerno područje (VDE)
otpornost zaštitnog vodiča
otpornost izolacije
klizna impedancija
snaga
napon
struja
RCD ispitivanje (AC, A, F, B, B+)
- DIN standard
DIN IEC 60364
DIN EN 61557
- Vrsta prikaza
digitalni (LCD)
- Širina
280 mm
- Visina
190 mm
- Dužina
128 mm
- Postupak ispitivanja
automatsko
- Napajanje
akumulatorsko napajanje
- Memorija (mjesta)
1000
- Memorija
da
- Tip
C.A 6117 + Software Dataview
- VDE standard
0100
0105
0413
- Određene značajke
RCD/FI test
uklj. softver
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2346994 Chauvin Arnoux C.A 6117 + Software Dataview set testera za instalacije Kalibriran po (ISO) VDE standard 0100, 0105, 0413
Upute za rad i sigurnost
Upute za rad i sigurnost 2346994 Chauvin Arnoux C.A 6117 + Software Dataview set testera za instalacije Kalibriran po (ISO) VDE standard 0100, 0105, 0413
Opis
CA 6117 sveobuhvatan je višenamjenski uređaj za upravljanje električnim sustavima u skladu s nacionalnim i međunarodnim standardima (IEC 60364-6, NF C 15-100, VDE 100, FD C 16-600 itd.) Kombinira napredni dizajn, ergonomiju, jednostavnost rad, performanse, brzina i preciznost u jednom uređaju.
Uređaj je prikladan za sve tipove sustava neutralnih vodiča (TT, TN, IT) i idealan je za širok spektar primjena: industrija, uslužni sektor, stambeni sektor.

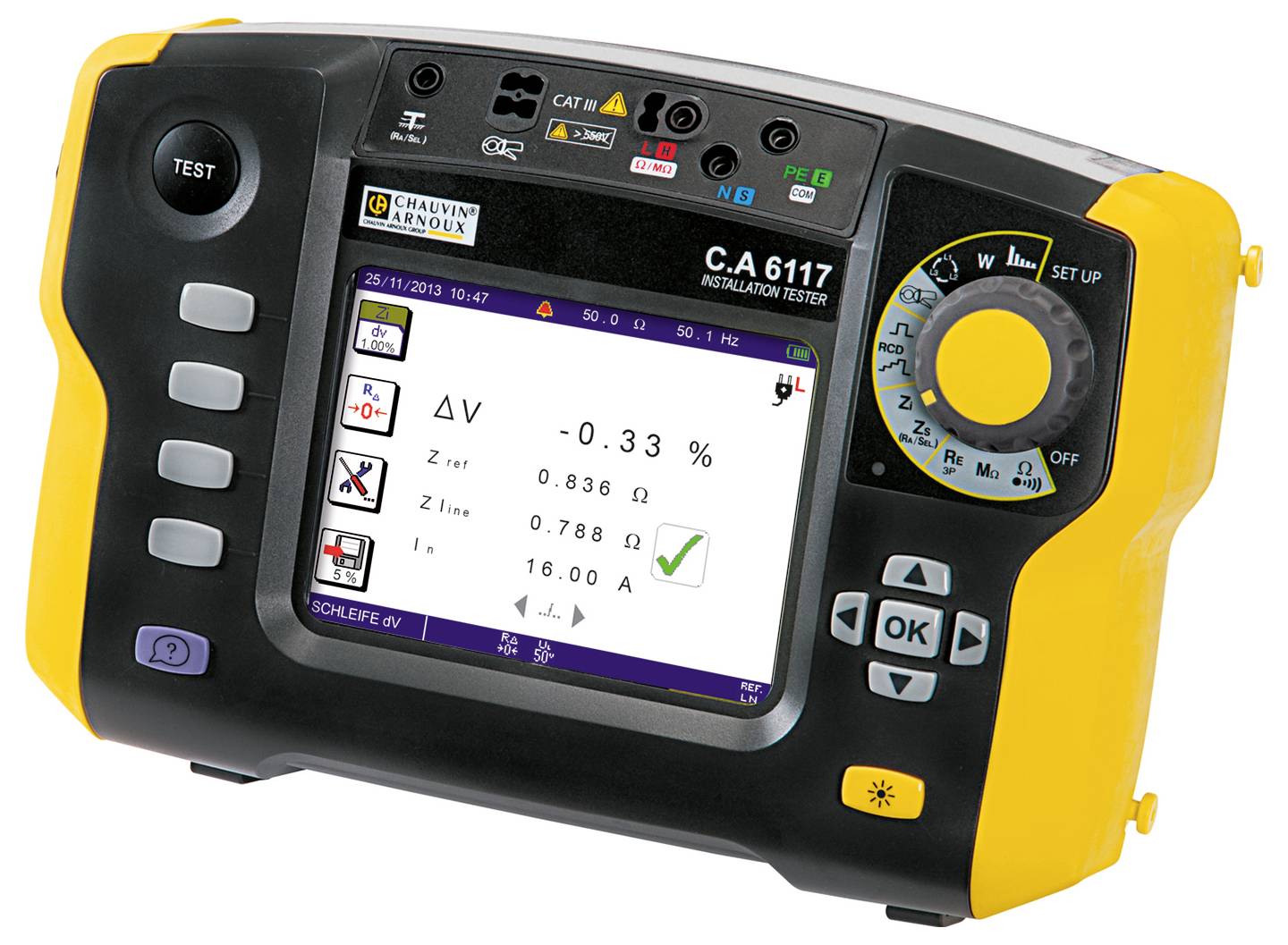

Ergonomija: Robustan i kompaktan CA 6117 karakterizira sofisticirani dizajn s brzim i praktičnim puštanjem u pogon. Svi su rezultati jasno prikazani na velikom LCD grafičkom zaslonu u boji s pozadinskim osvjetljenjem.
Rotacijska sklopka na prednjoj strani uređaja omogućuje izravan pristup svim funkcijama. Brojni audio signali i zasloni omogućuju brzu, standardiziranu interpretaciju rezultata. Kontekstualna pomoć za svaku funkciju sustavno vodi korisnika kroz postupak korak po korak ili samo kada je potrebna. U memoriju uređaja može se pohraniti do 1000 mjerenja. CA 6117 opremljen je USB vezom putem koje se podaci mogu izlaziti.
Mjerenja: Dobre performanse CA 6117 nude izvrsnu stabilnost mjerenja - čak i u poremećenom industrijskom okruženju. Uređaj ima sva mjerenja potrebna za upravljanje električnim sustavom: kontinuitet, otpor, izolacija, uzemljenje i selektivna mjerenja uzemljenja, impedancija petlje, preostale struje tipa A i izmjenične struje. Uz to, CA 6117 omogućuje mjerenje napona, frekvencije, struje pomoću stezaljki, aktivne snage, harmonika i smjera rotacijskog polja.
Još je bolje: u uređaj je integriran modul osigurača, koji omogućuje mjerenje na uređajima s preostalom strujom tipa B (RCD). Također se može koristiti za mjerenje pada napona.
CA 6117 razvijen je i proizveden u Francuskoj primjenom procesa ekološkog dizajna.
Analiza rezultata: Mjerenja izvršena pomoću CA 6117 mogu se obraditi univerzalnim softverom za procjenu podataka DataView®. Kad je povezan s računalom, DataView® automatski prepoznaje uređaj i pokreće odgovarajući izbornik. Podaci pohranjeni na uređaju i konfiguracijske funkcije mogu se pozvati izravno putem strukture stabla.
Dostupno je nekoliko unaprijed definiranih modela izvještavanja koji udovoljavaju zahtjevima standarda.
Osim toga, korisnik može stvoriti vlastite modele ako je potrebno.
Standardno instalirani softverski program ICT omogućuje pojednostavljenu i brzu analizu pohranjenih mjerenja, a opremljen je sljedećim funkcijama: pronalaženje podataka, podešavanje parametara uređaja, personalizirano postavljanje mjernih serija s prijenosom izvještaja na uređaj i obradu izvješća.
Pribor: Uređaj se isporučuje s opsežnim priborom u velikoj vrećici za uređaj i sav pribor.
Ovaj tekst je strojno preveden.
Uređaj je prikladan za sve tipove sustava neutralnih vodiča (TT, TN, IT) i idealan je za širok spektar primjena: industrija, uslužni sektor, stambeni sektor.
Ergonomija: Robustan i kompaktan CA 6117 karakterizira sofisticirani dizajn s brzim i praktičnim puštanjem u pogon. Svi su rezultati jasno prikazani na velikom LCD grafičkom zaslonu u boji s pozadinskim osvjetljenjem.
Rotacijska sklopka na prednjoj strani uređaja omogućuje izravan pristup svim funkcijama. Brojni audio signali i zasloni omogućuju brzu, standardiziranu interpretaciju rezultata. Kontekstualna pomoć za svaku funkciju sustavno vodi korisnika kroz postupak korak po korak ili samo kada je potrebna. U memoriju uređaja može se pohraniti do 1000 mjerenja. CA 6117 opremljen je USB vezom putem koje se podaci mogu izlaziti.
Mjerenja: Dobre performanse CA 6117 nude izvrsnu stabilnost mjerenja - čak i u poremećenom industrijskom okruženju. Uređaj ima sva mjerenja potrebna za upravljanje električnim sustavom: kontinuitet, otpor, izolacija, uzemljenje i selektivna mjerenja uzemljenja, impedancija petlje, preostale struje tipa A i izmjenične struje. Uz to, CA 6117 omogućuje mjerenje napona, frekvencije, struje pomoću stezaljki, aktivne snage, harmonika i smjera rotacijskog polja.
Još je bolje: u uređaj je integriran modul osigurača, koji omogućuje mjerenje na uređajima s preostalom strujom tipa B (RCD). Također se može koristiti za mjerenje pada napona.
CA 6117 razvijen je i proizveden u Francuskoj primjenom procesa ekološkog dizajna.
Analiza rezultata: Mjerenja izvršena pomoću CA 6117 mogu se obraditi univerzalnim softverom za procjenu podataka DataView®. Kad je povezan s računalom, DataView® automatski prepoznaje uređaj i pokreće odgovarajući izbornik. Podaci pohranjeni na uređaju i konfiguracijske funkcije mogu se pozvati izravno putem strukture stabla.
Dostupno je nekoliko unaprijed definiranih modela izvještavanja koji udovoljavaju zahtjevima standarda.
Osim toga, korisnik može stvoriti vlastite modele ako je potrebno.
Standardno instalirani softverski program ICT omogućuje pojednostavljenu i brzu analizu pohranjenih mjerenja, a opremljen je sljedećim funkcijama: pronalaženje podataka, podešavanje parametara uređaja, personalizirano postavljanje mjernih serija s prijenosom izvještaja na uređaj i obradu izvješća.
Pribor: Uređaj se isporučuje s opsežnim priborom u velikoj vrećici za uređaj i sav pribor.
Ovaj tekst je strojno preveden.

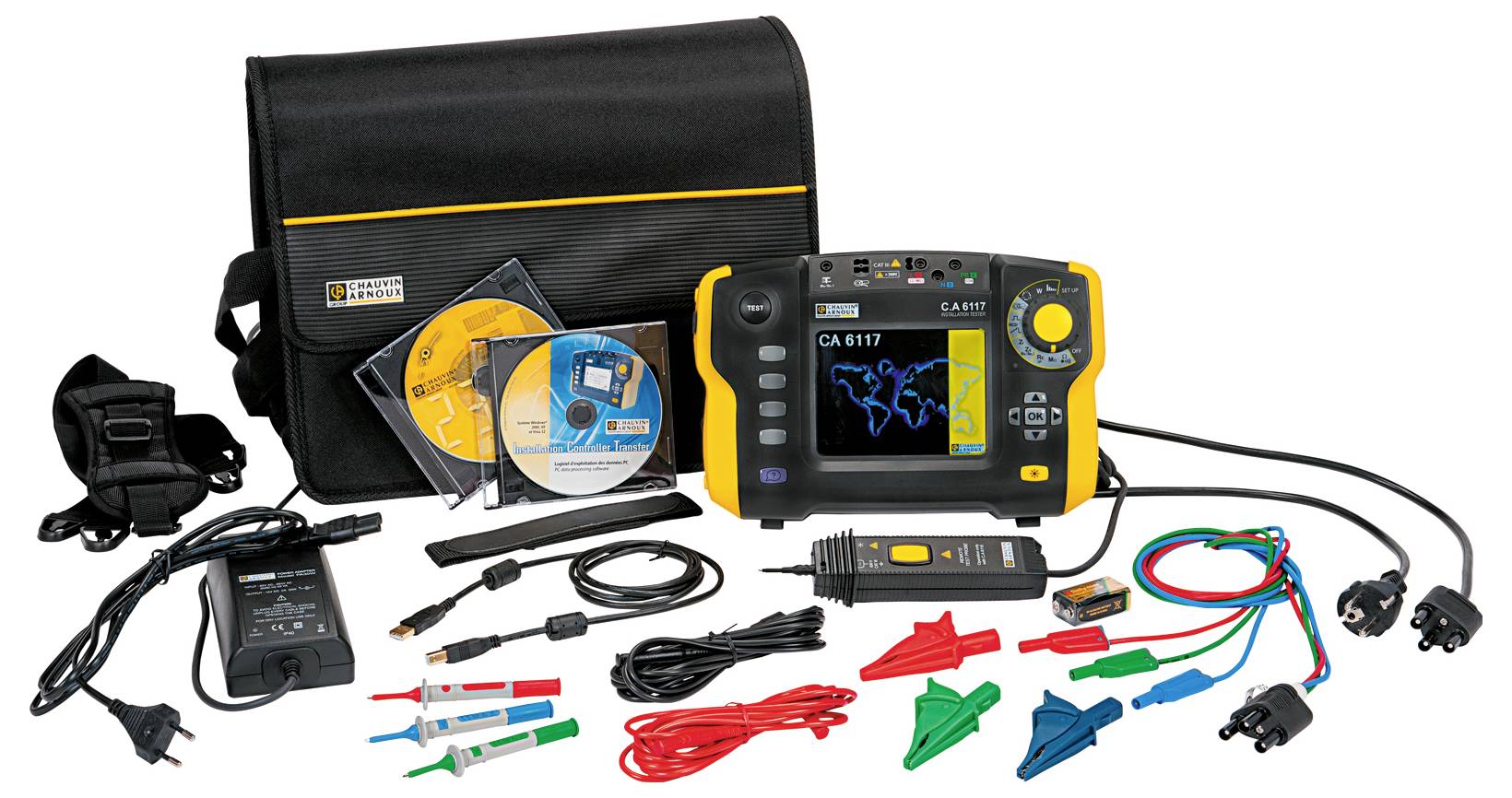

Isporuka uključuje
- 1 transportna torba
- 1 mrežni adapter / tip punjača 2
- 1 Li-Ion baterija
- 1 USB kabel A / B 1,80 m s feritom
- 1 x 3-polni ispitni kabel s 3 sigurnosna ispitna kabela (crvena, plava i zelena)
- 3 ispitne sonde Ø 4 mm (crvena, plava i zelena)
- 3 kvačice aligatora (crvena, plava i zelena)
- 2 sigurnosne vodice za mjerenje 3 m (pravokutno, crveno i crno)
- 1 x 3-polni Euro kabel za napajanje
- 1 x 2-polni Euro kabel za napajanje
- 1 sonda za daljinsko upravljanje
- 1 remen za zglob
- 1 film za zaštitu od ogrebotina (već u prilogu)
- 1 naramenica za upotrebu bez ruku (4 boda)
- 1 ICT softver za izvoz podataka na CD-ROM
- 6 uputa za uporabu na CD-u (1 po jeziku)
- 1 sigurnosni list (20 jezika)
- 1 DataView softver
