Name: Chauvin Arnoux C.A 6116N + Software Dataview set testera za instalacije VDE standard 0100, 0105, 0413
Brand: Chauvin Arnoux
SKU: 1270860

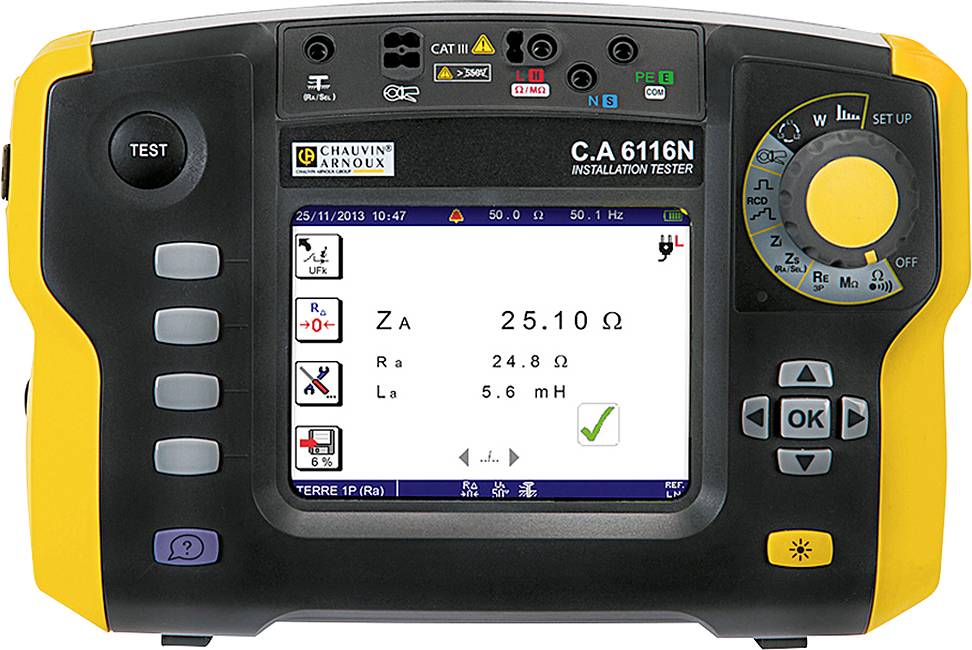

Električni uređaj za testiranje instalacije s prikazom vrijednosti na zaslonu: impedancija (25,10 Ω), Riso (24,8 Ω) i petljasti otpor (5,6 mH).

Digitalni mjerni uređaj za instalacije C.A 6116N od Chauvin Arnouxa s LCD zaslonom za električna mjerenja, žuto-crne boje, s tipkama za testiranje i navigaciju.

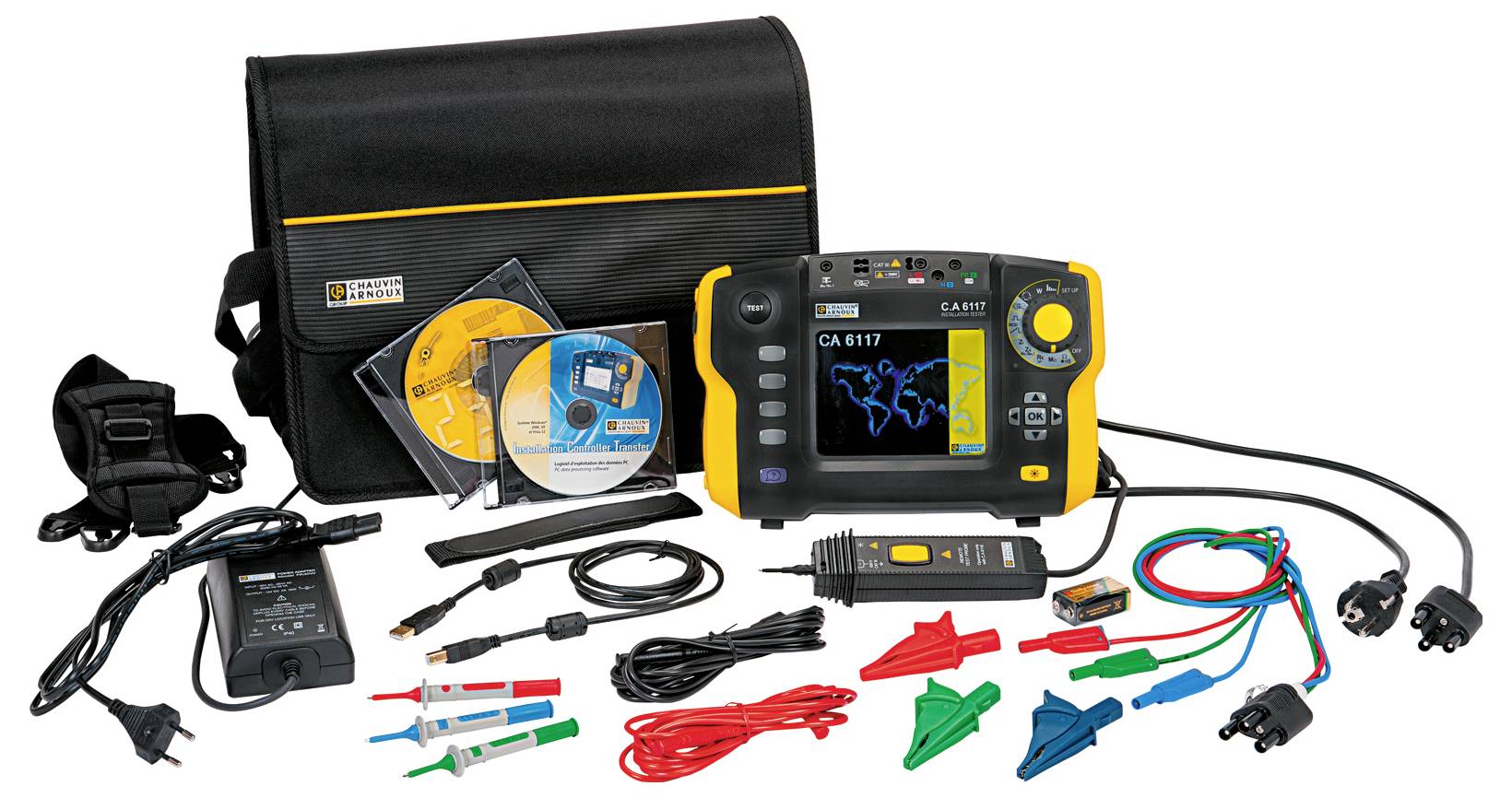

Električni mjerni uređaj s priborom poput kabela, adaptera i torbe za nošenje. Zaslon prikazuje električni dijagram strujnog kruga.

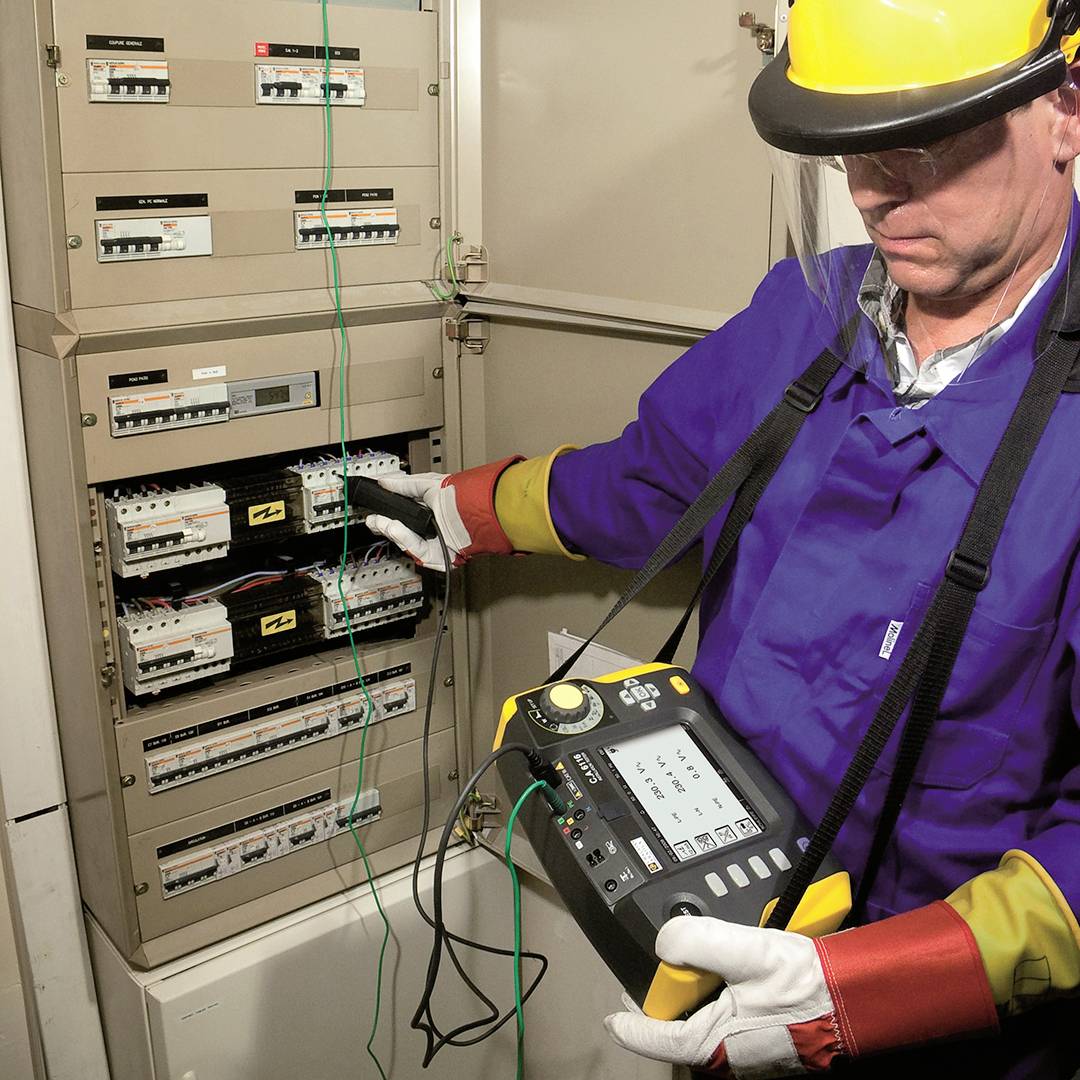

Električar u zaštitnoj opremi provjerava razvodni ormar multimetrom kako bi obavio električna mjerenja.

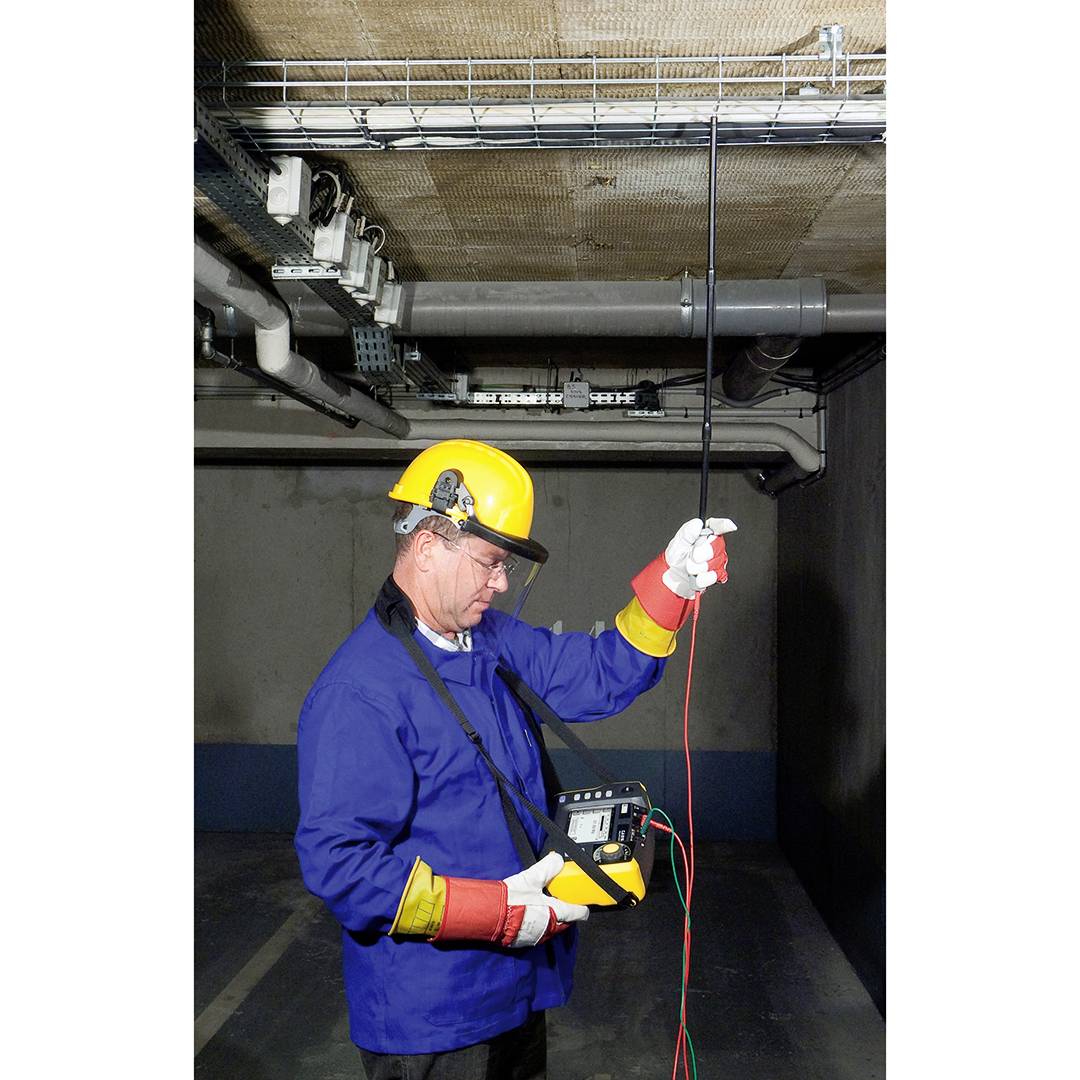

Muškarac u radnoj odjeći i zaštitnoj kacigi mjeri električku napon u kabelu unutar industrijskog objekta.

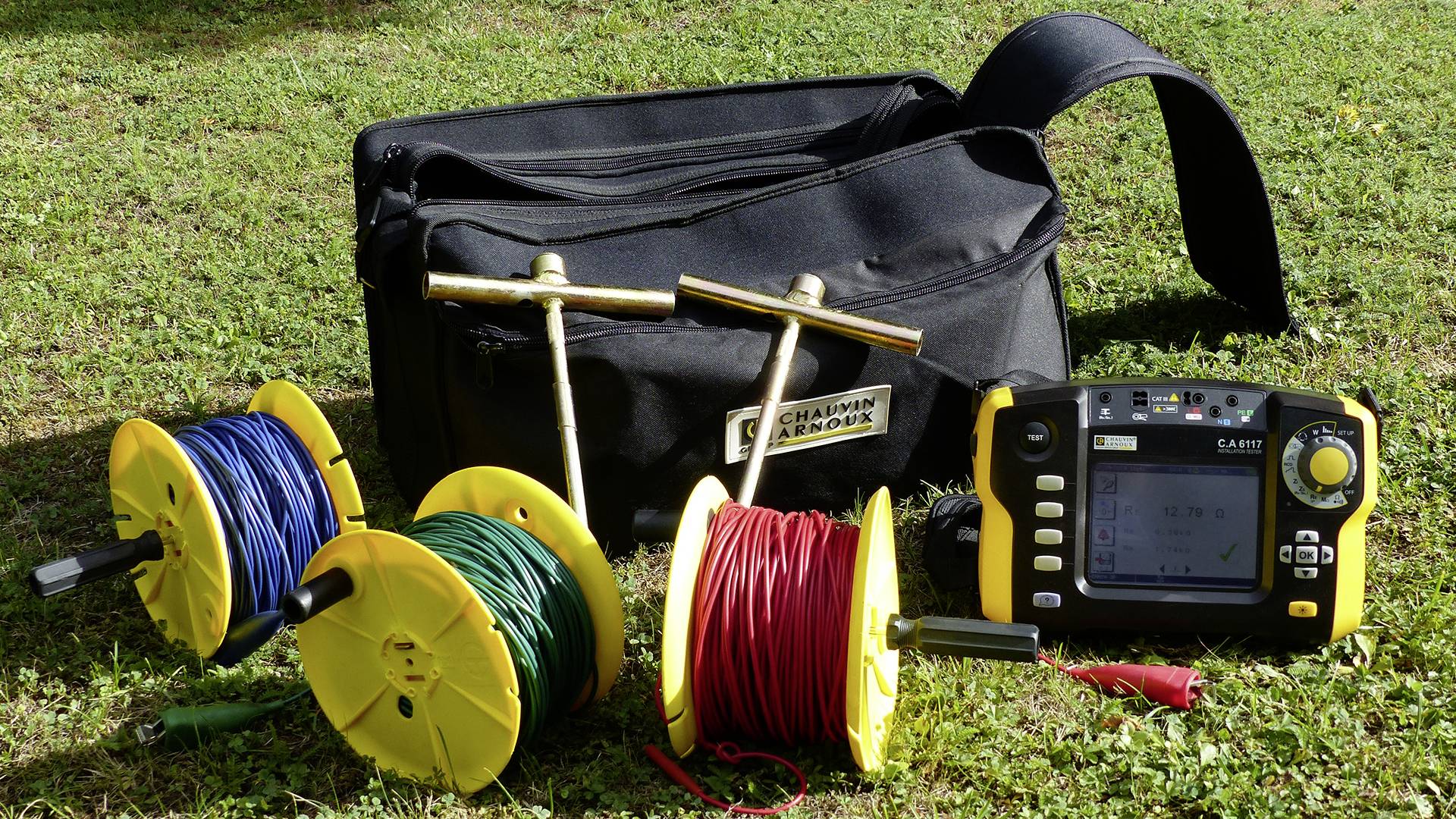

'Mjerni kofer s kabelskim rolama u žutoj, plavoj i crvenoj boji na travnjaku; pored njega digitalni mjerni uređaj s prikazom, crna torba u pozadini.'

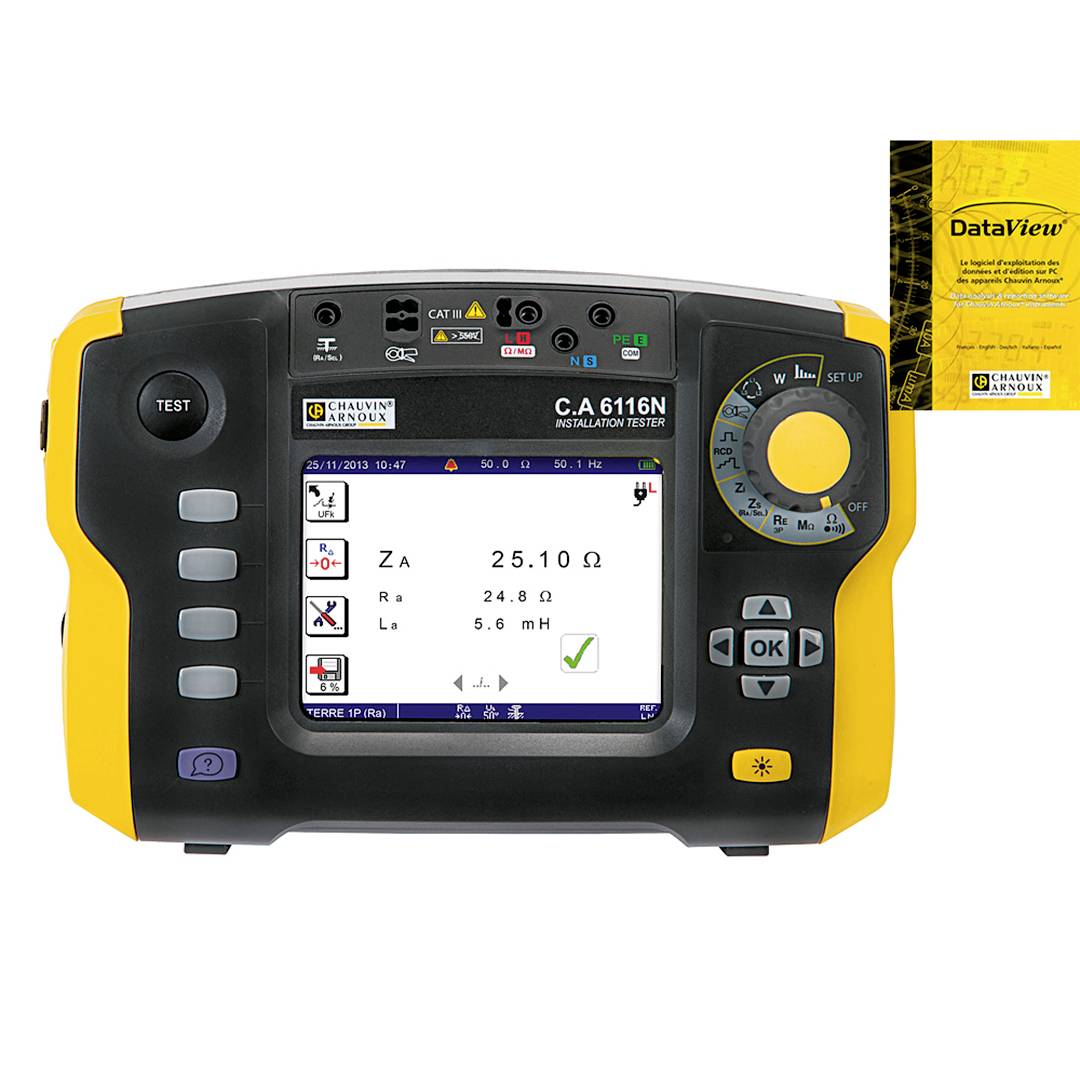

Uređaj 'Installationstester C.A 6116N' pokazuje otpor od 25,1Ω. Uređaj posjeduje zaslon, tipke i okrugli preklopnik, s 'DataView' softverom.

1/7

Tehnički list (PDF)

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Chauvin Arnoux C.A 6116N + Software Dataview set testera za instalacije

17 funkcija
600 V CAT III
Ispitivanje prema međunarodnim standardima: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Pogodno za sve mrežne sustave: TT, TN ili IT
Ispitivanje RCD / FI tipa AC, A, B
Stol s osiguračima integriran
Litij-ionska baterija

Tehnički podaci

Kontinuirana ispitivanja / mjerenje otpornosti: Nominalni / mjerni raspon / rezolucija:>200 mA / 39,99 Ω / 0,01 Ω / ± (1,5% zaslona + 2 znamenke)
12 mA / 39,99 Ω i 399,9 Ω / 0,01 i 0,1 Ω / ± (1,5% zaslona + 5 znamenki) sa zvučnim signalom
Mjerni raspon / rezolucija / točnost: 4 kΩ / 1 Ω / ± (1,5% zaslona + 5 znamenki)
40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5% zaslona + 2 znamenke)
MJERENJE OTPORA IZOLACIJE: Nominalni napon Utest: 50/100/250/500/1000 V DC
Mjerni raspon / rezolucija / točnost: 0,01 MΩ do 2 GΩ / 10 kΩ do 1 MΩ / ± (5% prikaza + 3 znamenke)
Struja kratkog spoja: ≤ 3mA
MJERENJE U ZEMLJI: TROpolno MJERENJE ZEMLJE: 0,50 Ω do 40 Ω / 0,01 Ω / ± (2% čitanja + 10 znamenki)
40 Ω do 15 kΩ / 0,1 Ω do 1 Ω / ± (2% zaslona + 2 znamenke)
Mjerni raspon / rezolucija / točnost: 15 kΩ do 40 kΩ / 10 Ω / ± (10% zaslona + 2 znamenke)
Daljnje informacije: Mjerenje otpora pomoćnih zemljanih elektroda RH i RS (do 40 kΩ)
Ufk: Prema SEV 3569
SELEKTIVNI test uzemljenja (1 sonda): 0,20 Ω do 39,99 Ω - 40 Ω do 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10% očitanja + 10 znamenki) Isel s klještama
MJERENJE IMPEDANCE LOOP-a (Zs (L-PE) i Zi (LN ili LL)) - PRIMJENJIVANJE ISPITA POD NAPONOM (1 PROBE): MJERENJE ZEMLJIŠTA U OPERACIJI
Radni napon sustava / frekvencija: 90 do 500 V / 15,8 do 17,5 Hz - 45 do 65 Hz
Visoka ispitna struja s FI / RCD okidanjem (TRIP) Zs (L-PE) i Zi (LN ili LL)
Mjerni raspon / rezolucija / točnost: Maksimalna ispitna struja 7,5A
(0,050) 0,100 Ω do 0,5 Ω / 0,001 Ω / ± (10% zaslona + 20 znamenki)
0,5 Ω do 3,999 Ω / 0,001 Ω / ± (5% prikaza + 20 znamenki)
3,999 do 39,99 Ω / 0,01 Ω / ± (5% zaslona + 2 znamenke)
39,99 Ω do 399,99 Ω / 0,1 Ω / ± (5% zaslona + 2 znamenke)
Bez otpuštanja FI / RCD (NO TRIP) (samo Zs (L-PE)): Ispitna struja: opcionalno 6 mA - 9 mA - 12 mA
0,20 Ω do 0,99 Ω / 0,01 Ω / ± (15% zaslona + 10 znamenki)
1,00 do 1,99 Ω / 0,01 Ω / ± (15% zaslona + 3 znamenke)
2,00 do 39,99 Ω / 0,01Ω / ± (10% zaslona + 3 znamenke)
40,00 Ω do 399,9 Ω / 0,1 Ω / ± (5% zaslona + 2 znamenke)
400 do 3 999 Ω / 1 Ω / ± (5% zaslona + 2 znamenke)
Izračun struje kratkog spoja Ik (PFC (Zs)), I Sc PSCC (Zi): smjerna struja i struja kratkog spoja: 0,1 A do 20 kA
Tabela s osiguračima u uređaju: da
Pad napona ΔU% (Zi): -40% do + 40%
Daljnje informacije: Mjerenje ohmičke i induktivne komponente impedancije Zs i Zi
Ispitivanje prekidača RCD / FI tipa B: Radni napon sustava / frekvencije: 90 V do 275 V / 15,8 Hz do 17,5 Hz i 45 Hz do 65 Hz
Δn: rampa / impuls 2 x IΔn impuls 4 x IΔn: 10/30/100/300/500 mA; Puls 10/30/100 mA 4 IΔn; Trajanje: 150 ms za 4 x IΔn ili 300 ms za 2 x IΔn
Rampa test: Od 0,2 x IΔn do 2,2 x IΔn
Isključivanje ispitivanja: 2 x IΔn: IΔN ≤ 200 mA: 2,2 x 2 x IΔn, IΔN>200 mA: 1,1 x 2 x IΔn
Iskusni test: 4 x IΔn: IΔN ≤ 100 mA: 2,2 x 4 IΔN
OSTALE MJERE: Struja upotrebom stezaljke C177 / C177A: 5,0 mA do 199,9 A (C177A)
Struja pomoću strujne stezaljke MN77: 0 do 550 V AC / DC / DC i 15,8 do 500 Hz
Napon: 0 do 550 V AC / DC / DC i 15,8 do 500 Hz
Frekvencija: 10 do 500 Hz
Fazni slijed vanjskih vodiča 20 do 500 V AC
Aktivna snaga: jednofazna: od 0 kW do 110 kW - trofazna struja: od 0 do 330 kW, istodobni prikaz valnog oblika za napon i struju
Harmonika: struja i napon / do 50. reda / THD-F / THD-R.

Vrsta proizvoda: set testera za instalacije

: tvornički standard (vlastiti)

Kategorija mjerenja: CAT III 600 V
CAT VI 300 V

Sučelja: USB

dim.: (Š x V x D) 280 x 190 x 128 mm

Težina: 2.2 kg

: IP53

Mjerno područje (VDE): otpornost zaštitnog vodiča
otpornost izolacije
ekvivalentna odvodna struja
zaštitni provodnik struje
dodirna struja
napon

DIN standard: DIN IEC 60364
DIN EN 61557

Vrsta prikaza: digitalni (LCD)

Širina: 280 mm

Visina: 190 mm

Postupak ispitivanja: automatsko

Napajanje: baterijsko napajanje

Memorija (mjesta): 1000

Memorija: da

Tip: C.A 6116N + Software Dataview

VDE standard: 0100
0105
0413

Određene značajke: uklj. kovčeg
sa zaslonom na dodir u boji
RCD/FI test

Dubina: 128 mm

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1270860 Chauvin Arnoux C.A 6116N + Software Dataview set testera za instalacije VDE standard 0100, 0105, 0413

Upute za rad i sigurnost

Upute za rad i sigurnost 1270860 Chauvin Arnoux C.A 6116N + Software Dataview set testera za instalacije VDE standard 0100, 0105, 0413

Opis

Višenamjenski instalacijski ispitivač. Sigurnost vaših električnih instalacija zahvaljujući moćnom višenamjenskom uređaju

Ovaj tekst je strojno preveden.

Izvedba

Ispitivanje prema međunarodnim standardima: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Pouzdana i jednostavna tehnologija povezivanja zahvaljujući kontekstnoj pomoći za svaku pojedinu funkciju, koja također sadrži dijagrame povezivanja
Pogodno za sve mrežne sustave: TT, TN ili IT
Ispitivanje RCD / FI tipa AC, A, B
Sigurnosna tablica integrirana za brzo čitanje rezultata na uređaju
Li-ionska baterija uređaju daje povećanu autonomiju
Mjerenja: napon, struja pomoću kliješta, snaga, valni oblici i harmonike
Mjerenje pada napona za pravilno dimenzioniranje presjeka vodiča
Mjerenje petlje, razlučivosti 1 mΩ
Multifunkcijski uređaj za ispitivanje razine 3 memorije 600 V CAT III
17 funkcija u 1 uređaju.

Isporuka uključuje

Ispitivač instalacija C.A 6116N Chauvin Arnoux VDE ispitivač

Napomene

Opis

Višenamjenski instalacijski ispitivač. Sigurnost vaših električnih instalacija zahvaljujući moćnom višenamjenskom uređaju

Ovaj tekst je strojno preveden.

Izvedba

Ispitivanje prema međunarodnim standardima: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
Pouzdana i jednostavna tehnologija povezivanja zahvaljujući kontekstnoj pomoći za svaku pojedinu funkciju, koja također sadrži dijagrame povezivanja
Pogodno za sve mrežne sustave: TT, TN ili IT
Ispitivanje RCD / FI tipa AC, A, B
Sigurnosna tablica integrirana za brzo čitanje rezultata na uređaju
Li-ionska baterija uređaju daje povećanu autonomiju
Mjerenja: napon, struja pomoću kliješta, snaga, valni oblici i harmonike
Mjerenje pada napona za pravilno dimenzioniranje presjeka vodiča
Mjerenje petlje, razlučivosti 1 mΩ
Multifunkcijski uređaj za ispitivanje razine 3 memorije 600 V CAT III
17 funkcija u 1 uređaju.

Isporuka uključuje

Ispitivač instalacija C.A 6116N Chauvin Arnoux VDE ispitivač

Napomene
