Chauvin Arnoux C.A 6116N set testera za instalacije VDE standard 0100, 0105, 0413
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Istaknuti proizvodi i detalji
Chauvin Arnoux C.A 6116N set testera za instalacije
- 17 u 1 u funkcijama
- 600 V CAT III
- Ispitivanje prema međunarodnim standardima: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
- Pogodno za sve mrežne sustave: TT, TN ili IT
- Ispitivanje RCD / FI tipa AC, A, B
- Stol s osiguračima integriran
- Litij-ionska baterija
Tehnički podaci
- Kontinuirana ispitivanja / mjerenje otpornosti: Nominalni / mjerni raspon / rezolucija:>200 mA / 39,99 Ω / 0,01 Ω / ± (1,5% zaslona + 2 znamenke)
- 12 mA / 39,99 Ω i 399,9 Ω / 0,01 i 0,1 Ω / ± (1,5% zaslona + 5 znamenki) sa zvučnim signalom
- Mjerni raspon / rezolucija / točnost: 4 kΩ / 1 Ω / ± (1,5% zaslona + 5 znamenki)
- 40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5% zaslona + 2 znamenke)
- MJERENJE OTPORA IZOLACIJE: Nominalni napon Utest: 50/100/250/500/1000 V DC
- Mjerni raspon / rezolucija / točnost: 0,01 MΩ do 2 GΩ / 10 kΩ do 1 MΩ / ± (5% prikaza + 3 znamenke)
- Struja kratkog spoja: ≤ 3mA

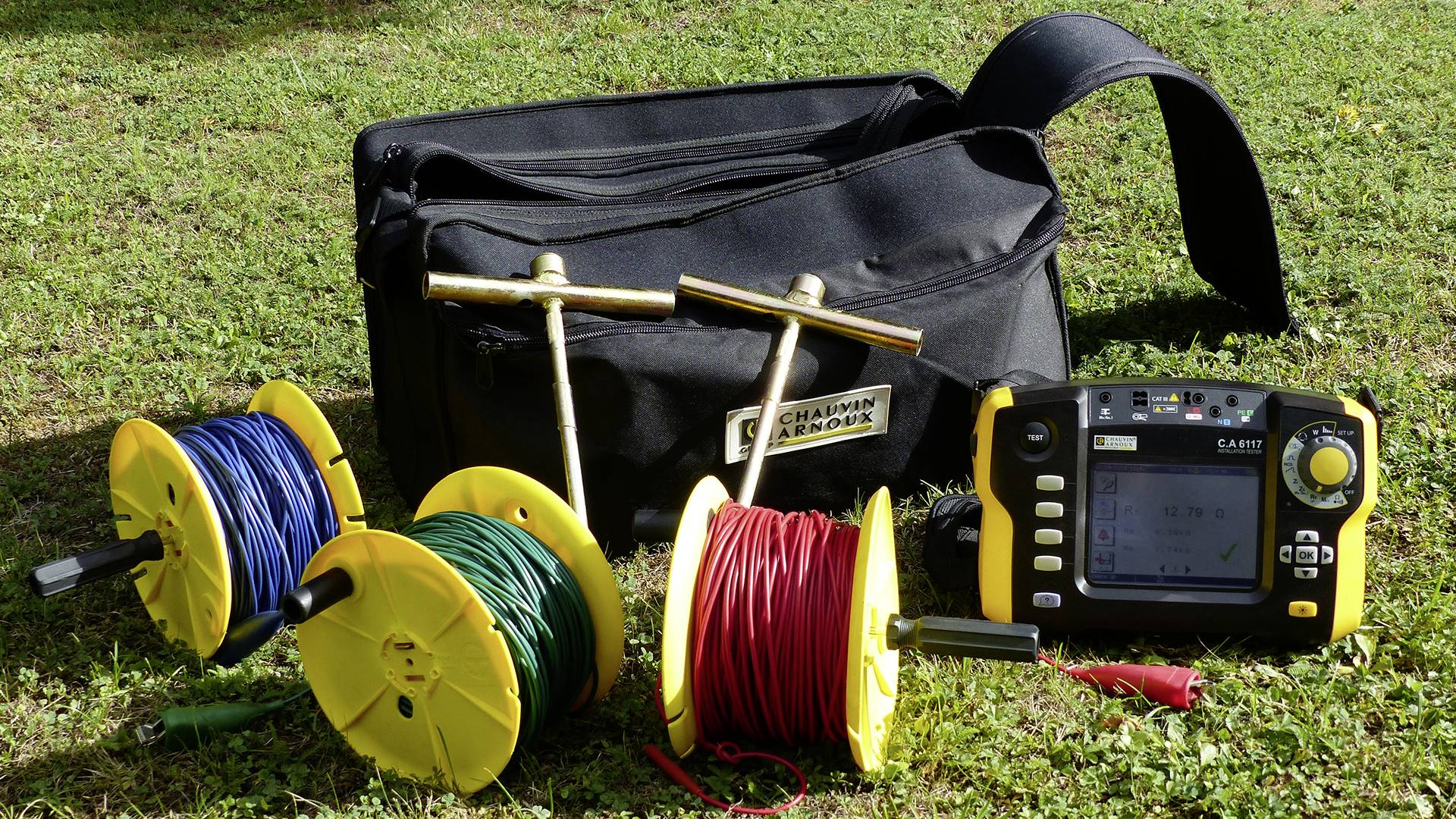

- MJERENJE U ZEMLJI: TROpolno MJERENJE ZEMLJE: 0,50 Ω do 40 Ω / 0,01 Ω / ± (2% čitanja + 10 znamenki)
- 40 Ω do 15 kΩ / 0,1 Ω do 1 Ω / ± (2% zaslona + 2 znamenke)
- Mjerni raspon / rezolucija / točnost: 15 kΩ do 40 kΩ / 10 Ω / ± (10% zaslona + 2 znamenke)
- Daljnje informacije: Mjerenje otpora pomoćnih zemljanih elektroda RH i RS (do 40 kΩ)
- Ufk: Prema SEV 3569
- SELEKTIVNI test uzemljenja (1 sonda): 0,20 Ω do 39,99 Ω - 40 Ω do 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10% očitanja + 10 znamenki) Isel s klještama
- MJERENJE IMPEDANCE LOOP-a (Zs (L-PE) i Zi (LN ili LL)) - PRIMJENJIVANJE ISPITA POD NAPONOM (1 PROBE): MJERENJE ZEMLJIŠTA U OPERACIJI
- Radni napon sustava / frekvencija: 90 do 500 V / 15,8 do 17,5 Hz - 45 do 65 Hz
- Visoka ispitna struja s FI / RCD okidanjem (TRIP) Zs (L-PE) i Zi (LN ili LL)
- Mjerni raspon / rezolucija / točnost: Maksimalna ispitna struja 7,5A
- (0,050) 0,100 Ω do 0,5 Ω / 0,001 Ω / ± (10% zaslona + 20 znamenki)
- 0,5 Ω do 3,999 Ω / 0,001 Ω / ± (5% prikaza + 20 znamenki)
- 3,999 do 39,99 Ω / 0,01 Ω / ± (5% zaslona + 2 znamenke)
- 39,99 Ω do 399,99 Ω / 0,1 Ω / ± (5% zaslona + 2 znamenke)
- Bez otpuštanja FI / RCD (NO TRIP) (samo Zs (L-PE)): Ispitna struja: opcionalno 6 mA - 9 mA - 12 mA
- 0,20 Ω do 0,99 Ω / 0,01 Ω / ± (15% zaslona + 10 znamenki)
- 1,00 do 1,99 Ω / 0,01 Ω / ± (15% zaslona + 3 znamenke)
- 2,00 do 39,99 Ω / 0,01Ω / ± (10% zaslona + 3 znamenke)
- 40,00 Ω do 399,9 Ω / 0,1 Ω / ± (5% zaslona + 2 znamenke)
- 400 do 3 999 Ω / 1 Ω / ± (5% zaslona + 2 znamenke)
- Izračun struje kratkog spoja Ik (PFC (Zs)), I Sc PSCC (Zi): smjerna struja i struja kratkog spoja: 0,1 A do 20 kA
- Tabela s osiguračima u uređaju: da
- Pad napona ΔU% (Zi): -40% do + 40%
- Daljnje informacije: Mjerenje ohmičke i induktivne komponente impedancije Zs i Zi
- Ispitivanje prekidača RCD / FI tipa B: Radni napon sustava / frekvencije: 90 V do 275 V / 15,8 Hz do 17,5 Hz i 45 Hz do 65 Hz
- IΔn: rampa / impuls 2 x IΔn impuls 4 x IΔn: 10/30/100/300/500 mA; Puls 10/30/100 mA 4 IΔn; Trajanje: 150 ms za 4 x IΔn ili 300 ms za 2 x IΔn
- Rampa test: Od 0,2 x IΔn do 2,2 x IΔn
- Isključivanje ispitivanja: 2 x IΔn: IΔN ≤ 200 mA: 2,2 x 2 x IΔn, IΔN>200 mA: 1,1 x 2 x IΔn
- Iskusni test: 4 x IΔn: IΔN ≤ 100 mA: 2,2 x 4 IΔN
- OSTALE MJERE: Struja upotrebom stezaljke C177 / C177A: 5,0 mA do 199,9 A (C177A)
- Struja pomoću strujne stezaljke MN77: 0 do 550 V AC / DC / DC i 15,8 do 500 Hz
- Napon: 0 do 550 V AC / DC / DC i 15,8 do 500 Hz
- Frekvencija: 10 do 500 Hz
- Fazni slijed vanjskih vodiča 20 do 500 V AC
- Aktivna snaga: jednofazna: od 0 kW do 110 kW - trofazna struja: od 0 do 330 kW, istodobni prikaz valnog oblika za napon i struju
- Harmonika: struja i napon / do 50. reda / THD-F / THD-R.
- Vrsta proizvoda
set testera za instalacije
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT III 600 V
CAT VI 300 V
- Sučelja
USB
- dim.
(Š x V x D) 280 x 190 x 128 mm
- Težina
2.2 kg
IP53
- Mjerno područje (VDE)
otpornost zaštitnog vodiča
otpornost izolacije
ekvivalentna odvodna struja
zaštitni provodnik struje
dodirna struja
napon
- DIN standard
DIN IEC 60364
DIN EN 61557
- Vrsta prikaza
digitalni (LCD)
- Točnost
1.5 %
- Širina
280 mm
- Visina
190 mm
- Postupak ispitivanja
automatsko
- Napajanje
baterijsko napajanje
- Memorija (mjesta)
1000
- Memorija
da
- Tip
C.A 6116N
- VDE standard
0100
0105
0413
- Dubina
128 mm
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1270859 Chauvin Arnoux C.A 6116N set testera za instalacije VDE standard 0100, 0105, 0413
Upute za rad i sigurnost
Upute za rad i sigurnost 1270859 Chauvin Arnoux C.A 6116N set testera za instalacije VDE standard 0100, 0105, 0413
Opis
Višenamjenski instalacijski ispitivač. Sigurnost vaših električnih instalacija zahvaljujući moćnom višenamjenskom uređaju
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Ispitivanje prema međunarodnim standardima: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
- Pouzdana i jednostavna tehnologija povezivanja zahvaljujući kontekstnoj pomoći za svaku pojedinu funkciju, koja također sadrži dijagrame povezivanja
- Pogodno za sve mrežne sustave: TT, TN ili IT
- Ispitivanje RCD / FI tipa AC, A,
- Sigurnosna tablica integrirana za brzo čitanje rezultata na uređaju
- Li-ionska baterija uređaju daje povećanu autonomiju
- Mjerenja: napon, struja pomoću kliješta, snaga, valni oblici i harmonike
- Mjerenje pada napona za pravilno dimenzioniranje presjeka vodiča
- Mjerenje petlje, razlučivosti 1 mΩ
- Multifunkcijski uređaj za ispitivanje razine 3 memorije 600 V CAT III
- 17 funkcija u 1 uređaju.
Isporuka uključuje
- Ispitivač instalacija C.A 6116N Chauvin Arnoux VDE ispitivač
