Chauvin Arnoux C.A 6113 tester za instalacije VDE standard 0100, 0105, 0413
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Istaknuti proizvodi i detalji
Chauvin Arnoux C.A 6113 tester za instalacije
- 17 u 1 u funkcijama
- 600 V CAT III
- Ispitivanje prema međunarodnim standardima: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
- Pogodno za sve mrežne sustave: TT, TN ili IT
- Ispitivanje izmjeničnog i RCD / FI tipa AC, A
- Stol s osiguračima integriran
- Litij-ionska baterija
Tehnički podaci
- Kontinuirana ispitivanja / mjerenje otpornosti: Nominalni / mjerni raspon / rezolucija:>200 mA / 39,99 Ω / 0,01 Ω / ± (1,5% zaslona + 2 znamenke)
- 12 mA / 39,99 Ω i 399,9 Ω / 0,01 i 0,1 Ω / ± (1,5% zaslona + 5 znamenki) sa zvučnim signalom
- Mjerni raspon / rezolucija / točnost: 4 kΩ / 1 Ω / ± (1,5% zaslona + 5 znamenki)
- 40 kΩ - 400 kΩ / 10 Ω - 100 Ω / ± (1,5% zaslona + 2 znamenke)
- MJERENJE OTPORA IZOLACIJE: Nominalni napon Utest: 50/100/250/500/1000 V DC
- Mjerni raspon / rezolucija / točnost: 0,01 MΩ do 2 GΩ / 10 kΩ do 1 MΩ / ± (5% prikaza + 3 znamenke)
- Struja kratkog spoja: ≤ 3mA

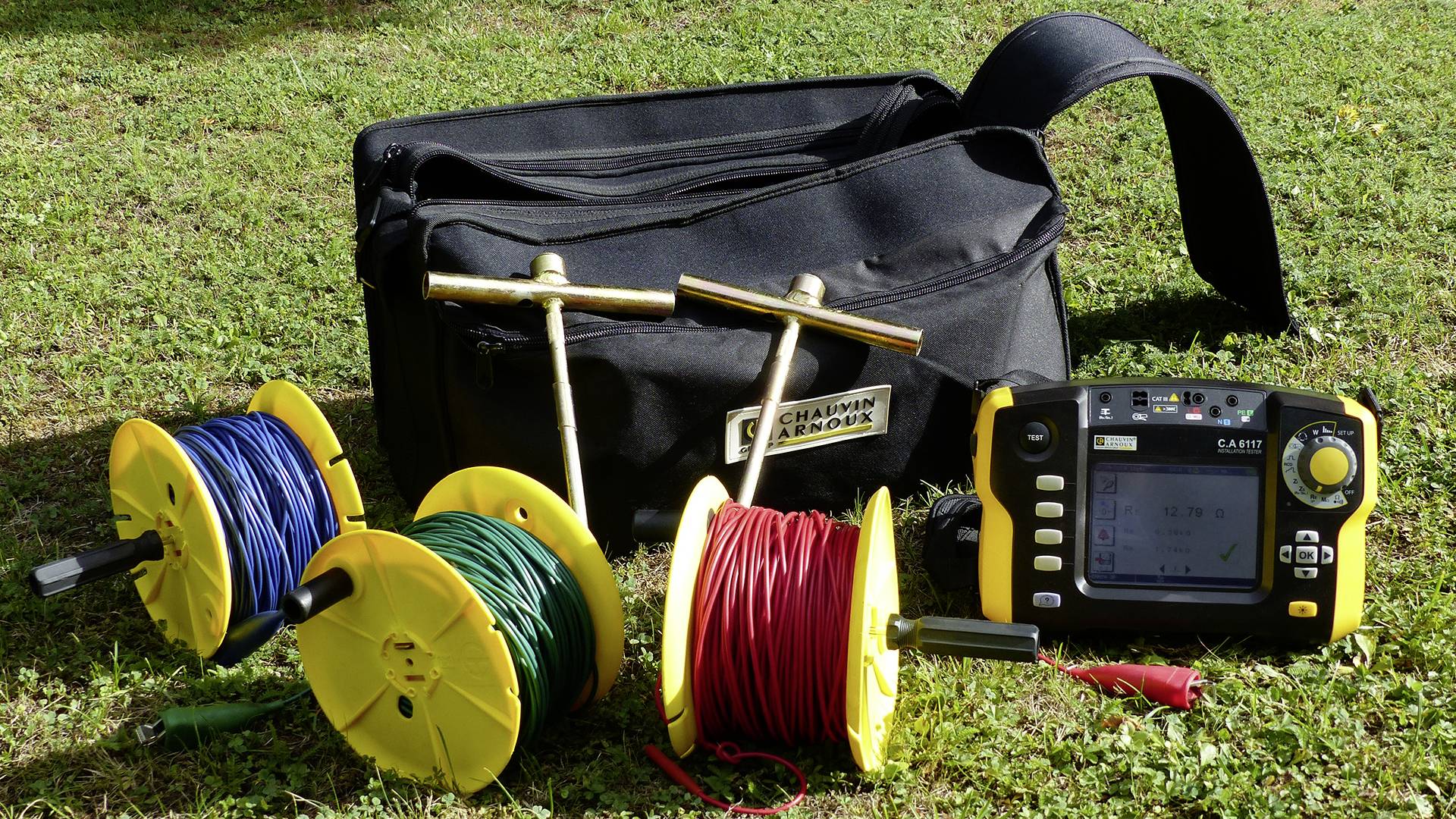

- MJERENJE U ZEMLJI: TROpolno MJERENJE ZEMLJE: 0,50 Ω do 40 Ω / 0,01 Ω / ± (2% čitanja + 10 znamenki)
- 40 Ω do 15 kΩ / 0,1 Ω do 1 Ω / ± (2% zaslona + 2 znamenke)
- Mjerni raspon / rezolucija / točnost: 15 kΩ do 40 kΩ / 10 Ω / ± (10% zaslona + 2 znamenke)
- Daljnje informacije: Mjerenje otpora pomoćnih zemljanih elektroda RH i RS (do 40 kΩ)
- Ufk: Prema SEV 3569
- SELEKTIVNI test uzemljenja (1 sonda): 0,20 Ω do 39,99 Ω - 40 Ω do 399,9 Ω / 0,01 Ω - 0,1 Ω / ± (10% zaslona + 10 znamenki) Isel s klještama MJERENJE IMPEDANCE LOOP-a ( Zs (L-PE) i Zi (LN ili LL)) - ISPITIVANJE ZEMLJIŠTA POD NAPONOM (1 PROBE): MJERENJE ZEMLJE U RADU
- Radni napon sustava / frekvencija: 90 do 500 V / 15,8 do 17,5 Hz - 45 do 65 Hz
- Visoka ispitna struja s FI / RCD okidanjem (TRIP) Zs (L-PE) i Zi (LN ili LL)
- Mjerni raspon / rezolucija / točnost: Maksimalna ispitna struja 7,5A
- (0,050) 0,100 Ω do 0,5 Ω / 0,001 Ω / ± (10% zaslona + 20 znamenki) 0,5 Ω do 3,999 Ω / 0,001 Ω / ± (5% zaslona + 20 znamenki)
- 3,999 do 39,99 Ω / 0,01 Ω / ± (5% zaslona + 2 znamenke)
- 39,99 Ω do 399,99 Ω / 0,1 Ω / ± (5% zaslona + 2 znamenke)
- Bez otpuštanja FI / RCD (NO TRIP) (samo Zs (L-PE)): Ispitna struja: opcionalno 6 mA - 9 mA - 12 mA
- 0,20 Ω do 0,99 Ω / 0,01 Ω / ± (15% zaslona + 10 znamenki)
- 1,00 do 1,99 Ω / 0,01 Ω / ± (15% zaslona + 3 znamenke)
- 2,00 do 39,99 Ω / 0,01Ω / ± (10% zaslona + 3 znamenke)
- 40,00 Ω do 399,9 Ω / 0,1 Ω / ± (5% zaslona + 2 znamenke)
- 400 do 3 999 Ω / 1 Ω / ± (5% zaslona + 2 znamenke)
- Izračun struje kratkog spoja Ik (PFC (Zs)), I Sc PSCC (Zi): smjerna struja i struja kratkog spoja: 0,1 A do 20 kA
- Tabela s osiguračima u uređaju: da
- Pad napona ΔU% (Zi): -40% do + 40%
- Daljnje informacije: Mjerenje ohmičke i induktivne komponente impedancije Zs i Zi
- OSTALE MJERE: Struja upotrebom stezaljke C177 / C177A: 5,0 mA do 199,9 A (C177A)
- Struja pomoću strujne stezaljke MN77: 0 do 550 V AC / DC / DC i 15,8 do 500 Hz
- Napon: 0 do 550 V AC / DC / DC i 15,8 do 500 Hz
- Frekvencija: 10 do 500 Hz
- Fazni slijed vanjskih vodiča 20 do 500 V AC.
- Vrsta proizvoda
tester za instalacije
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT III 600 V
CAT VI 300 V
- Sučelja
nijedan
- dim.
(Š x V x D) 280 x 190 x 128 mm
- Težina
2.2 kg
IP53
- Mjerno područje (VDE)
otpornost zaštitnog vodiča
otpornost izolacije
ekvivalentna odvodna struja
zaštitni provodnik struje
dodirna struja
napon
- DIN standard
DIN IEC 60364
DIN EN 61557
- Vrsta prikaza
digitalni (LCD)
- Širina
280 mm
- Visina
190 mm
- Postupak ispitivanja
ručno
- Napajanje
baterijsko napajanje
- Memorija
ne
- Tip
C.A 6113
- VDE standard
0100
0105
0413
- Dubina
128 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1270997 Chauvin Arnoux C.A 6113 tester za instalacije VDE standard 0100, 0105, 0413
Upute za rad i sigurnost
Upute za rad i sigurnost 1270997 Chauvin Arnoux C.A 6113 tester za instalacije VDE standard 0100, 0105, 0413
Opis
Višenamjenski instalacijski ispitivač. Sigurnost vaših električnih instalacija zahvaljujući moćnom višenamjenskom uređaju
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Ispitivanje prema međunarodnim standardima: DIN VDE 0100-600 / DIN VDE 0105-100 / DIN VDE 0413, EN 61557, IEC 60364-6, ÖVE / ÖNORM E 8001, NIN / NIV
- Pouzdana i jednostavna tehnologija povezivanja zahvaljujući kontekstnoj pomoći za svaku pojedinu funkciju, koja također sadrži dijagrame povezivanja
- Pogodno za sve mrežne sustave: TT, TN ili IT
- Ispitivanje RCD / FI tipa A i AC
- Sigurnosna tablica integrirana za brzo čitanje rezultata na uređaju
- Li-ionska baterija uređaju daje povećanu autonomiju
- Mjerenja: napon, struja pomoću kliješta, snaga, valni oblici i harmonike
- Mjerenje pada napona za pravilno dimenzioniranje presjeka vodiča
- Mjerenje petlje, razlučivosti 1 mΩ
- Multifunkcijski uređaj za ispitivanje razine 3 memorije 600 V CAT III
- 17 funkcija u 1 uređaju.
Isporuka uključuje

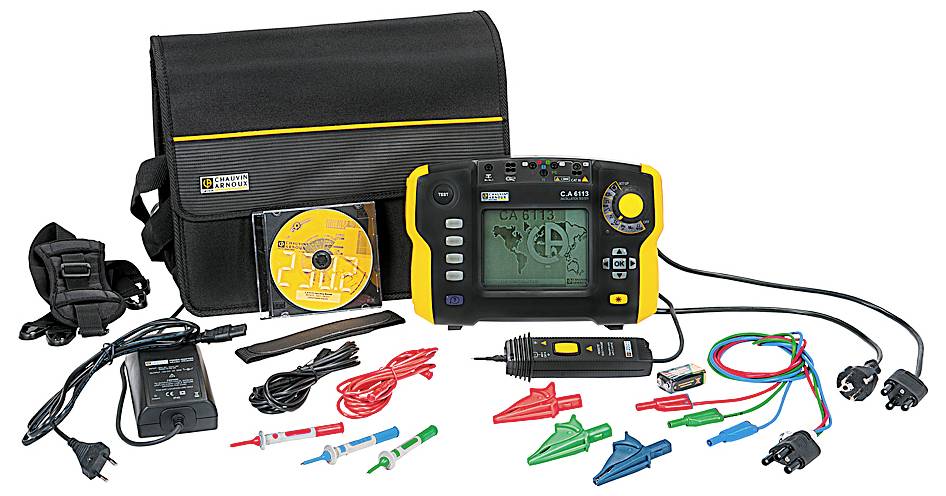

- Ispitivač instalacija C.A 6113 Chauvin Arnoux VDE ispitivač
