Chauvin Arnoux C.A 6108 tester za uređaje Kalibriran po (ISO) VDE standard 0701-0702
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Istaknuti proizvodi i detalji
Chauvin Arnoux C.A 6108 tester za uređaje Kalibriran po (ISO)
- Ispitivanje prema DIN VDE 0701-0702
- Ispitivanje električnih medicinskih uređaja u skladu s DIN VDE 0751-1
- Ispitivanje uređaja za lučno zavarivanje prema DIN VDE 0544-4
- Automatski ispitni slijed
- Veliki LCD ekran
Tehnički podaci
- Vrsta proizvoda
tester za uređaje
ISO
- Kategorija mjerenja
CAT II 300 V
- Sučelja
USB
RS232
- dim.
(D x Š x V) 125 x 270 x 250 mm
- Težina
3 kg
IP20
IP40
- Mjerno područje (VDE)
otpornost zaštitnog vodiča
otpornost izolacije
diferencijalna struja
ekvivalentna odvodna struja
dodirna struja
struja
napon
snaga
- DIN standard
DIN VDE 0701-0702
- Vrsta prikaza
digitalni (LCD)
- Širina
270 mm
- Visina
250 mm
- Dužina
125 mm
- Postupak ispitivanja
automatsko
ručno
- Napajanje
230 v/ac
strujno napajanje
- Memorija (mjesta)
100000
- Memorija
da
- Tip
C.A 6108
- VDE standard
0701-0702
- Određene značajke
RCD/FI test
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1666160 Chauvin Arnoux C.A 6108 tester za uređaje Kalibriran po (ISO) VDE standard 0701-0702
Podatkovna tablica 1666160 Chauvin Arnoux C.A 6108 tester za uređaje Kalibriran po (ISO) VDE standard 0701-0702
Upute za rad i sigurnost
Upute za rad i sigurnost 1666160 Chauvin Arnoux C.A 6108 tester za uređaje Kalibriran po (ISO) VDE standard 0701-0702
Upute za rad i sigurnost 1666160 Chauvin Arnoux C.A 6108 tester za uređaje Kalibriran po (ISO) VDE standard 0701-0702
Opis

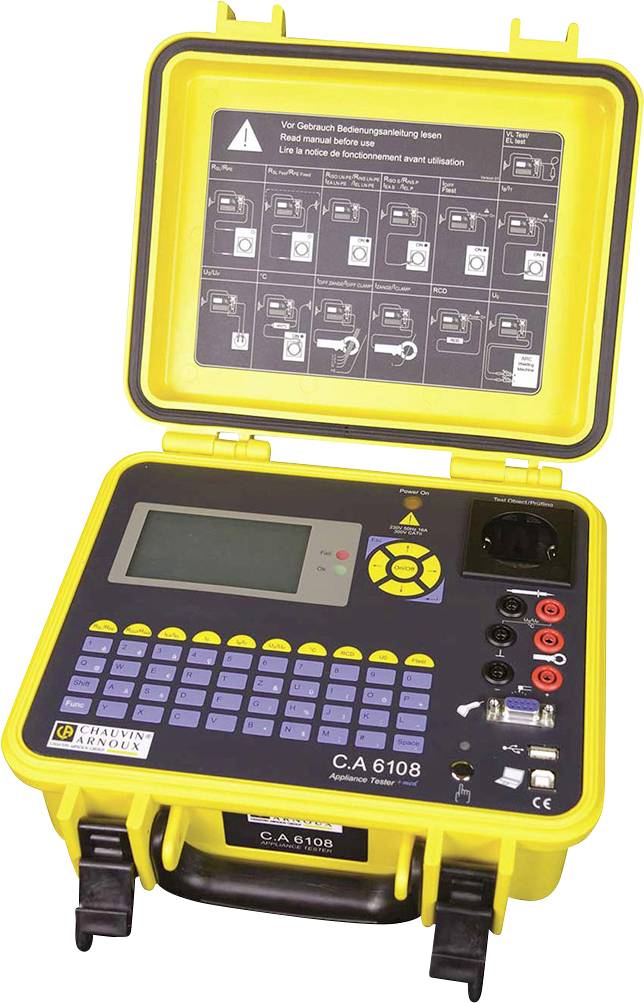

Ispitivač uređaja CA 6108 koristi se za sigurnosno ispitivanje električne opreme u skladu s DIN VDE 0701-0702 ili ÖVE 8701 i DGUV pravilom 3, kao i za električne medicinske uređaje u skladu s DIN VDE 0751-1 ili ÖVE 8751. Po želji, uređaj također omogućuje testiranje uređaja za lučno zavarivanje u skladu s DIN VDE 0544-4.
Na osvijetljenom zaslonu velikog formata korisnik se vodi u svakom ispitnom slijedu pomoću kontekstne pomoći u običnom tekstu kao i dijagramom veze. Svi se rezultati prikazuju uz dobru / lošu ocjenu.
Zahvaljujući punoj tipkovnici QUERTZ i velikoj unutarnjoj memoriji, sve informacije o testnim uzorcima i komentari na njihove rezultate ispitivanja mogu se pohraniti izravno na licu mjesta u uređaju za ispitivanje uređaja. Dosadna naknadna obrada stoga više nije potrebna prilikom izrade izvješća o ispitivanju. Kako bi se izbjegli novi unosi tijekom ponovljenih testova, moguće je prijenos matičnih podataka na uređaj. Stoga se mogu izravno pozvati sve informacije ili konfiguracije mjerenja za testirani uređaj izravno ili uz pomoć skenera crtičnog koda ili transpondera i ponovno upotrijebiti.
Sva se mjerenja provode kroz jednu utičnicu i mjernu sondu s potpuno automatskim nadoknađivanjem linija. Dostupna je dodatna IEC utičnica za izravno ispitivanje IEC priključnih i produžnih kabela - standardnih ili opcija s RCD tipa A / B ili PRCD, PRCD-S, PRCD-K. Dostupni su i različiti adapteri produžne linije za različite trofazne sustave (16, 32 ili 63A).
Pomoću mjerača stezanja, dostupnog kao dodatna oprema, struje propuštanja mogu se mjeriti izravno na trajno spojenim uređajima bez potrebe za iskopčavanjem. Na raspolaganju su razni prikladni mjerni adapteri za mjerenje struja istjecanja na trofaznim ispitnim objektima.
Kako bi se pronašli mehanizmi za napajanje u stanju pripravnosti, postoji mogućnost aktiviranja stanja pripravnosti i mjerenja snage u skladu s uredbom EU 1275/2008.
Tester uređaja CA 6108 ima veliku internu memoriju za 100.000 mjerenja i USB sučelje za dvosmjernu razmjenu podataka s računalom putem USB stick-a ili kabela.
Izuzetno jednostavan za korištenje računalni softver CA Appliance "Standard" nudi, osim stvaranja protokola, mogućnost automatskog upravljanja i arhiviranja matičnih i testnih podataka u standardnim formatima (Microsoft Word ™ i Excel ™).
Ovaj tekst je strojno preveden.
Na osvijetljenom zaslonu velikog formata korisnik se vodi u svakom ispitnom slijedu pomoću kontekstne pomoći u običnom tekstu kao i dijagramom veze. Svi se rezultati prikazuju uz dobru / lošu ocjenu.
Zahvaljujući punoj tipkovnici QUERTZ i velikoj unutarnjoj memoriji, sve informacije o testnim uzorcima i komentari na njihove rezultate ispitivanja mogu se pohraniti izravno na licu mjesta u uređaju za ispitivanje uređaja. Dosadna naknadna obrada stoga više nije potrebna prilikom izrade izvješća o ispitivanju. Kako bi se izbjegli novi unosi tijekom ponovljenih testova, moguće je prijenos matičnih podataka na uređaj. Stoga se mogu izravno pozvati sve informacije ili konfiguracije mjerenja za testirani uređaj izravno ili uz pomoć skenera crtičnog koda ili transpondera i ponovno upotrijebiti.
Sva se mjerenja provode kroz jednu utičnicu i mjernu sondu s potpuno automatskim nadoknađivanjem linija. Dostupna je dodatna IEC utičnica za izravno ispitivanje IEC priključnih i produžnih kabela - standardnih ili opcija s RCD tipa A / B ili PRCD, PRCD-S, PRCD-K. Dostupni su i različiti adapteri produžne linije za različite trofazne sustave (16, 32 ili 63A).
Pomoću mjerača stezanja, dostupnog kao dodatna oprema, struje propuštanja mogu se mjeriti izravno na trajno spojenim uređajima bez potrebe za iskopčavanjem. Na raspolaganju su razni prikladni mjerni adapteri za mjerenje struja istjecanja na trofaznim ispitnim objektima.
Kako bi se pronašli mehanizmi za napajanje u stanju pripravnosti, postoji mogućnost aktiviranja stanja pripravnosti i mjerenja snage u skladu s uredbom EU 1275/2008.
Tester uređaja CA 6108 ima veliku internu memoriju za 100.000 mjerenja i USB sučelje za dvosmjernu razmjenu podataka s računalom putem USB stick-a ili kabela.
Izuzetno jednostavan za korištenje računalni softver CA Appliance "Standard" nudi, osim stvaranja protokola, mogućnost automatskog upravljanja i arhiviranja matičnih i testnih podataka u standardnim formatima (Microsoft Word ™ i Excel ™).
Ovaj tekst je strojno preveden.
Izvedba
- Zaslon velikog formata s visokim kontrastom Mjerenje otpora zaštitnog vodiča s 200 mA i 10 A ispitnom strujom Izravna identifikacija ispitnih objekata putem tipkovnice, barkodova ili skenera transpondera Trenutno spojna spojnica za ispitne uređaje s fiksnom vezom i trofaznim ispitnim objektima putem CEE adaptera Ispitivanje standardnih produžnih kabela ili s RCD tipa A / B ( Građevinski razdjelnik snage) ili PRCD, PRCD-S, PRCD-K (opcija) IEC priključni i produžni kablovi mogu se izravno testirati Automatski ispitni niz s jednostavnim tekstualnim uputama na njemačkom i slikovnim piktogramima dobra / loša procjena putem LED (zeleno / crveno) Ispitivanje funkcionalnosti uz mjerenje snage u stvarnoj efektivnoj vrijednostiPrüfungen nach DIN VDE 0544-4 / IEC 60974-4 freischaltbar (Option)
- Prüfung der Standby-Stromaufnahme nach EU-Verordnung 1275/2008 (Option)Spremanje podataka za 100 000 mjerenja i 100 kupaca Razmjena podataka putem USB stick-a i USB kabela Softver baze podataka s prijenosom matičnih podataka s računala Izuzetno robusno kućište za terensku upotrebu
Isporuka uključuje
- 1 mjerna linija sonde za RSL + IB (2 m)
- 1 16 Kabel za napajanje
- 1 USB kabel
- 1 Softver za protokol DEMO CA Appliance "Standard"
- 1 priručnik s uputama (njemački jezik) na CD-u
- Opcije RCD / PRCD 30, ARC zavarivanje i pripravnost mogu se naručiti samo zajedno s osnovnim uređajem! Nije moguće naknadno ugraditi.
Napomene
Opcije RCD / PRCD 30, ARC zavarivanje i pripravnost mogu se naručiti samo zajedno s osnovnim uređajem! Nije moguće naknadno ugraditi.
