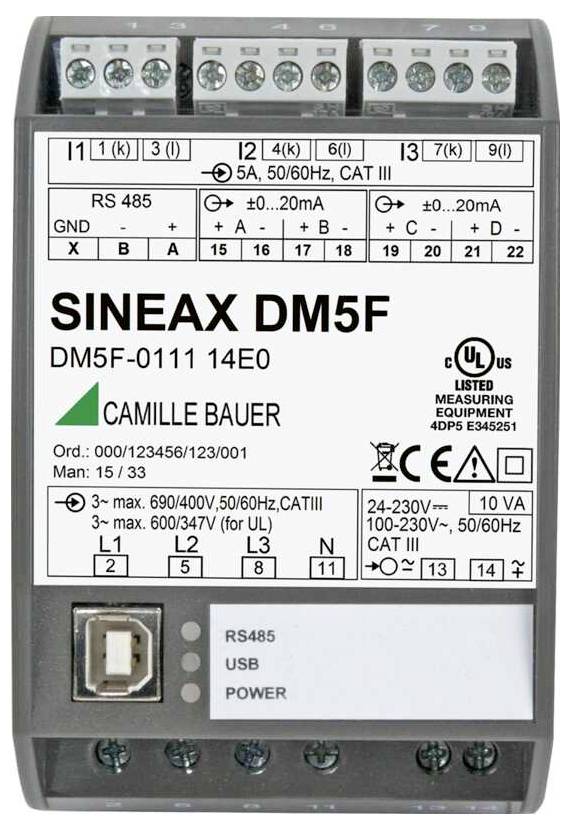

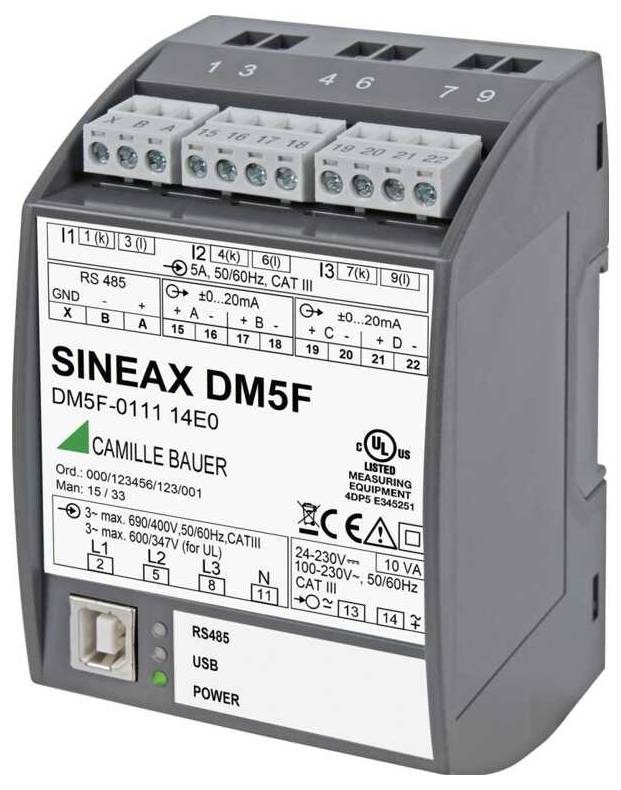

Camille Bauer SINEAX DM5F uređaj za analizu mreže

Višemjerni pretvornik, programska traka, ..32 brojača, USB, RS485-MODBUS. SINEAX DM5 je slobodno programabilni univerzalni mjerni instrument za visokonaponske mreže: Klasični visokoprecizni odašiljač, prikladan za nadzorne zadatke i naknadnu ugradnju u distribuciji energije i industriji. Uređaj se može brzo i jednostavno prilagoditi zadatku mjerenja - čak i bez vanjskog izvora napajanja - pomoću softvera CB-Manager. Ovisno o verziji, izmjerene vrijednosti se proporcionalno mapiraju na analogne istosmjerne strujne izlaze i/ili Modbus sučelje. Mjerenje se provodi kontinuirano u sva četiri kvadranta i može se optimalno prilagoditi mreži koja se prati. Moguće je parametrizirati i vrijeme usrednjavanja mjerenja i očekivana maksimalna razina signala. Puštanje u rad je vrlo jednostavno i podržano je servisnim funkcijama ispisa natpisne pločice, provjere spojeva, snimanja izmjerenih vrijednosti te simulacije i podešavanja analognih izlaza. Konfiguracija: Bez zaslona, za montažu na DIN šinu. Univerzalna verzija 3U / 3I 45...50/60...65 Hz. Nazivni napon 24...230V DC, 100...230V AC. RS485 Modbus. Vrijeme smirivanja 15...25 ms (pri vremenu mjerenja od 1/2 perioda). 4 analogna izlaza, bipolarna ±20mA. Izvješće o ispitivanju na engleskom jeziku. Programiranje: Standardna konfiguracija, slobodno konfiguriranje. Komunikacija: Modbus/RTU. Dodatne značajke: Vrijeme smirivanja 15...25 ms. Praćenje stanja mreže: Klasa 0.2. Univerzalno: U/I, P/Q/S, f, PF, itd. Daljinska komunikacija putem Modbusa. Mjerenje energije: Klasa 0.5S. Konfiguracija i bez pomoćnog napajanja. Izvješće o ispitivanju uključeno. Digitalno upravljanje mrežom: Pomoću softvera SMARTCOLLECT® SC2 može se postaviti cjelovit ekosustav za kvalitetu i praćenje snage. Sigurnosne upute za mjerni uređaj SINEAX DM5F (višejezične)

Ovaj tekst je strojno preveden.
