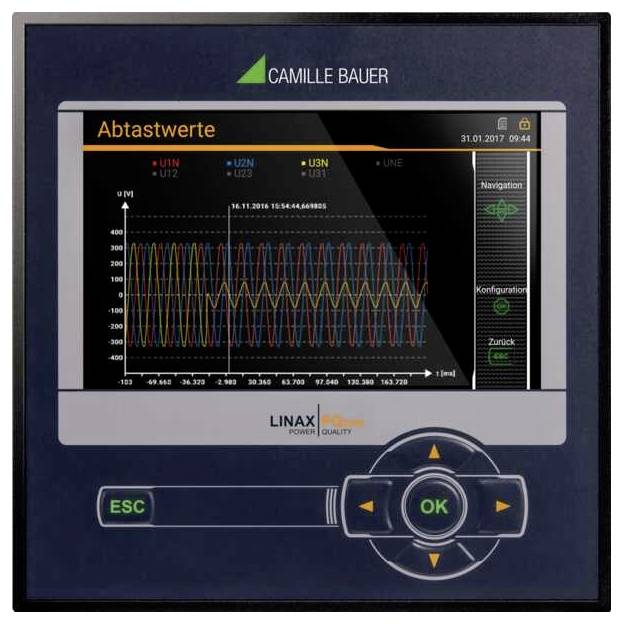

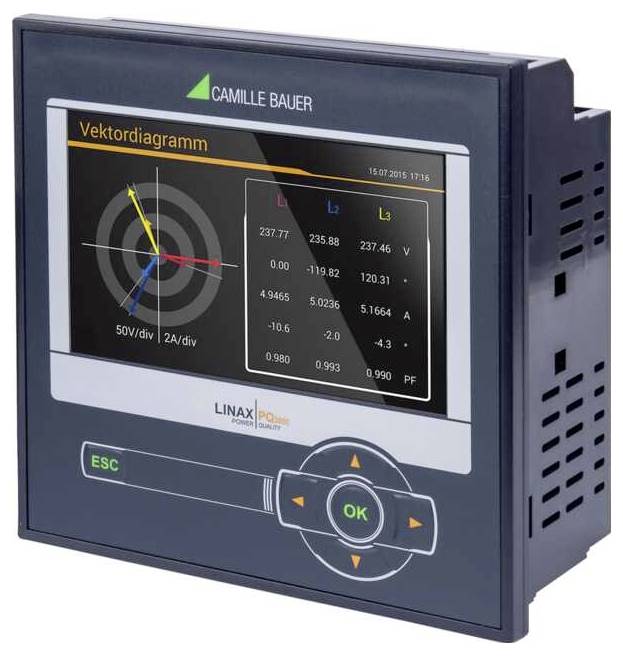

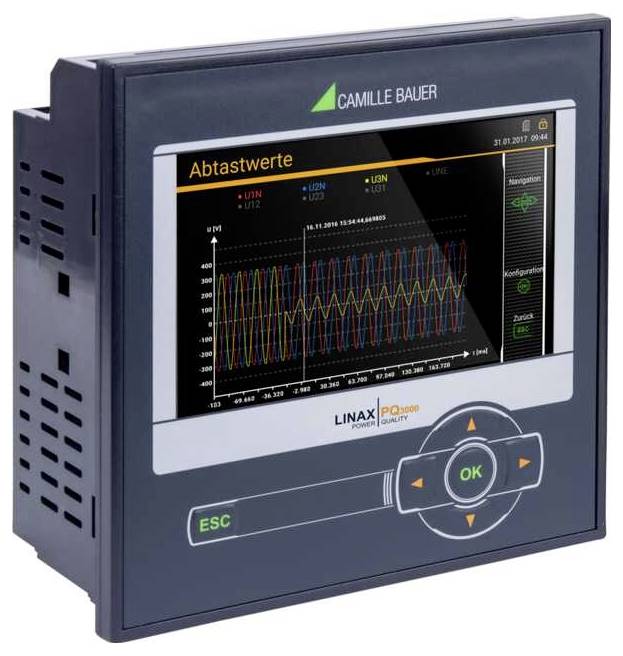

Camille Bauer LINAX PQ3000 uređaj za analizu mreže

Stacionarna tehnologija mjerenja kvalitete električne energije u klasi A za montažu na prednju ploču (144 x 144 mm). LINAX® PQ3000 kombinira značajke normativnog PQ mjernog instrumenta s funkcijama za analizu potrošnje energije i stanja mreže. Moderan, višejezični dizajn omogućuje intuitivno upravljanje ili parametriranje uređaja putem web stranice uređaja ili TFT zaslona u boji visoke rezolucije. Integrirani web poslužitelj omogućuje udaljeni pristup, prikaz i analizu podataka mjerenja. Nije potreban dodatni softver. Analiza kvalitete električne energije: Uređaj omogućuje kontinuiranu procjenu kvalitete električne energije prema IEC 61000-4-30 Ed.3 u klasi A. Zabilježeni događaji kvalitete električne energije (pad napona, prenaponski skok, prekid napona, RVC, prenapon struje i promjena frekvencije, homopolarni napon) služe i za dokazivanje da su se pojavile smetnje i za lociranje izvora smetnji kako bi se povećala pouzdanost opskrbe. Statističke vrijednosti napona i struje mogu se koristiti za provjeru usklađenosti s ugovorima o opskrbi ili internim specifikacijama. Evaluacija prema EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T ili samodefiniranim ograničenjima može se provesti nakon mjerenja, a odgovarajuća izvješća o sukladnosti mogu se izraditi izravno putem web stranice uređaja (PQEasy izvješće). Neovisna certifikacija prema IEC 62586-2, za klasu A prema IEC 61000-4-30 Ed. 3. Podrška za standardizirani, od proizvođača neovisan PQDIF format prema IEEE 1159.3 od strane Saveznog instituta za mjeriteljstvo METAS. Podesivo trajanje snimanja događaja. Prikaz događaja putem web stranice s vremenskim zumiranjem i očitavanjem vrijednosti. Analiza toka energije. Prosječne vrijednosti snage s analizom trenda kako bi se izbjegla vršna opterećenja. Pohranjivanje profila opterećenja s propusnim opsegom fluktuacija (min/max) po intervalu. Klasa aktivne energije (IEC 62053-22:2003) 0,2 s, klasa jalove energije (IEC 62053-24:2014) 0,5 s. Daljnje prosječne vrijednosti i brojači s odabirljivom veličinom baze. Konfiguracija: S TFT zaslonom, za montažu na ploču; 4 ulaza strujnih transformatora (1/5A), 42...50/60...69,5 Hz; 110...230 V AC, 130...230 V DC; Ethernet (Modbus/TCP) + RS485 (RTU); Modbus + REST sučelje; 1 pasivni digitalni ulaz; 2 pasivna digitalna izlaza; Proširenje 1 (ulaz i izlaz): 2 releja (preklopni kontakt); Proširenje 2 (povezivanje): detekcija rezidualne struje, 2 kanala; Proširenje 3 (dodatna značajka): 4 analogna izlaza +/-20 mA; Ispitni protokol (engleski); Komunikacija: Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API); Modbus/RTU; Automatizirani izvoz podataka (CSV i PQDIF datoteke) na SFTP poslužitelj; Kibernetička sigurnost (OT) / Kibernetička zaštita; Kontrola pristupa temeljena na ulogama (RBAC); Protokol prijenosa hiperteksta Sigurni (https) Bijela lista klijenta Zapisnik revizije [Registracija svih manipulacija] Sys Log Sigurna ažuriranja firmvera Zapisivač podataka Izvoz podataka PEN test Ostale značajke 4 kanala za mjerenje struje i 4 kanala za mjerenje napona s točnošću od 0,1% Kategorija mjerenja 600V, CAT III (napon), 300V, CAT III (struja) Standardni I/O: 1 digitalni ulaz, 2 digitalna izlaza 16 GB prostora za pohranu podataka Frekvencija uzorkovanja: 18kHz Praćenje i alarmiranje putem graničnih vrijednosti i funkcija praćenja Za montažu na ploču 144x144mm Identičan rad kao i uređaji serije SINEAX® AM/DM i CENTRAX® CU Uključeno izvješće o testiranju Analiza podataka Besplatni softver PQDiffractor tvrtke Electrotek Concepts može se preuzeti putem poveznice www.pqview.com/pqdiffractor/ (potrebna registracija). Ovaj softver omogućuje analizu podataka iz PQDIF datoteka, spremanje u CSV formatu ili izvoz kao grafike. Digitalno upravljanje mrežom: Pomoću softvera SMARTCOLLECT® SC2 može se izgraditi cjeloviti ekosustav za kvalitetu i praćenje napajanja.
