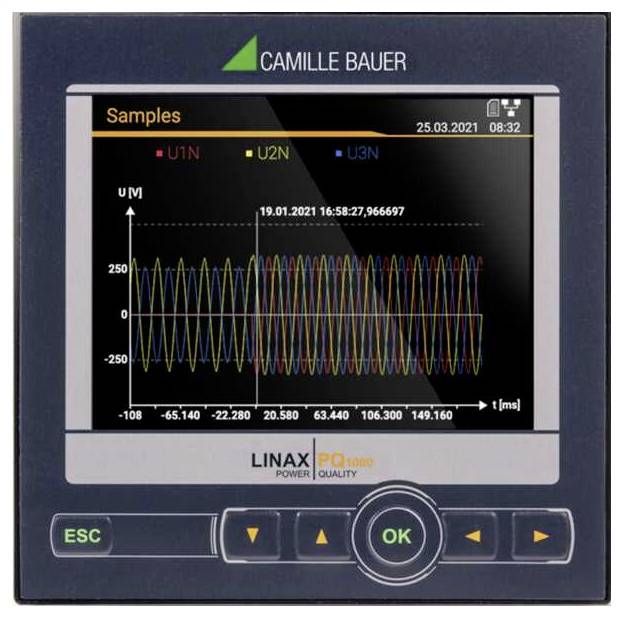

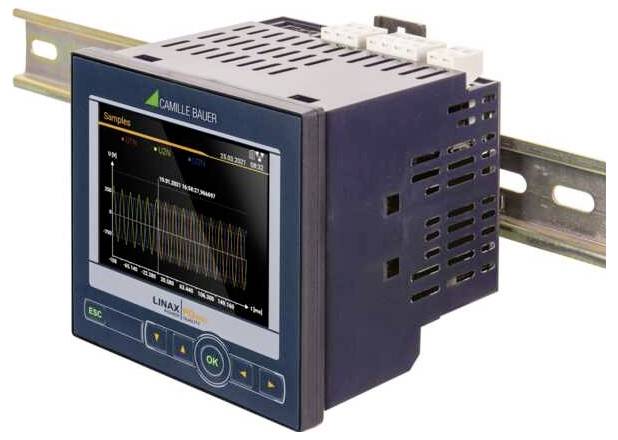

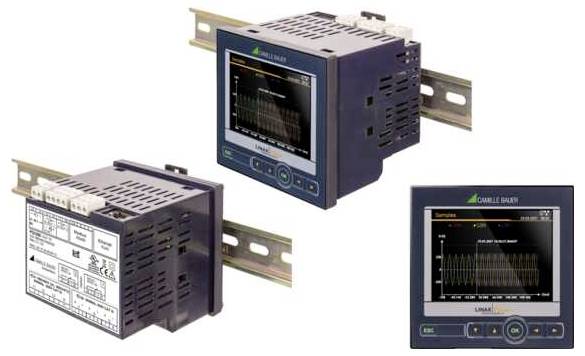

Camille Bauer LINAX PQ1000 uređaj za analizu mreže

Stacionarna PQ mjerna tehnologija u klasi S za montažu na prednju ploču (96 x 96 mm). LINAX PQ1000 kombinira značajke normativnog PQ mjernog instrumenta s funkcijama za analizu potrošnje energije i stanja mreže. Moderan, višejezični dizajn omogućuje intuitivno upravljanje ili parametriranje uređaja putem web stranice uređaja ili TFT zaslona u boji visoke rezolucije. Integrirani web poslužitelj omogućuje udaljeni pristup, prikaz i analizu podataka mjerenja. Nije potreban dodatni softver. . Analiza kvalitete električne energije: Uređaj omogućuje kontinuiranu procjenu kvalitete električne energije prema IEC 61000-4-30 Ed.3 u klasi S. Zabilježeni događaji kvalitete električne energije (pad napona, naponski skok, prekid napona, strujni skok i promjena frekvencije, homopolarni napon) služe i za dokazivanje da su se pojavile smetnje i za traženje izvora smetnji kako bi se povećala pouzdanost opskrbe. Neovisna certifikacija prema IEC 61000-4-30:2015+AMD1:2021, klasa S, testirano prema IEC 62586-2:2017+AMD1:2021 (funkcionalni testovi) od strane Švicarskog saveznog instituta za mjeriteljstvo METAS. Podrška za standardizirani, od proizvođača neovisan PQDIF format prema IEEE 1159.3. Podesivo trajanje snimanja događaja. Prikaz događaja putem web stranice s vremenskim zumiranjem i očitavanjem vrijednosti. Analiza toka energije. Prosječne vrijednosti snage s analizom trenda kako bi se izbjegla vršna opterećenja. Pohrana profila opterećenja s propusnošću fluktuacije (min/max) po intervalu. Klasa aktivne energije (IEC 62053-22:2003) 0,2 s (/5 A), klasa jalove energije (IEC 62053-24:2014) 0,5 s. Daljnje prosječne vrijednosti i brojači s odabirljivom veličinom baze. Konfiguracija S TFT zaslonom, za montažu na ploču 3 ulaza strujnog transformatora (1/5A), 42...50/60...69,5 Hz Nazivni napon 24...48 V DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + REST sučelje 1 pasivni digitalni izlaz 1 pasivni digitalni I/O 4 aktivna digitalna ulaza Protokol ispitivanja Engleski Komunikacija Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU Automatizirani izvoz podataka (CSV i PQDIF datoteke) na SFTP poslužitelj Kibernetička sigurnost (OT) / Kibernetička zaštita Kontrola pristupa temeljena na ulogama (RBAC) Protokol prijenosa hiperteksta Sigurni (https) Bijela lista klijenata Dnevnik revizije [registracija svih manipulacija] Sys log Sigurna ažuriranja firmvera Zapisivač podataka Izvoz podataka PEN test Ostale značajke 3 kanala za mjerenje struje s točnošću od 0,2% Točnost Kategorija mjerenja 600 V, CAT III (napon), 300 V, CAT III (struja) Standardni I/O: 1 digitalni izlaz, 1 pasivni digitalni U/I 16 GB prostora za pohranu podataka Frekvencija uzorkovanja: 18 kHz Praćenje i alarmiranje putem ograničenja i funkcija praćenja Za montažu na ploču 96x96 mm Identičan rad kao i uređaji iz serije SINEAX® AM/DM i CENTRAX® CU Uključeno izvješće o ispitivanju Analiza podataka Besplatni softver PQDiffractor tvrtke Electrotek Concepts može se preuzeti putem poveznice www.pqview.com/pqdiffractor/ (potrebna registracija). Ovaj softver omogućuje analizu podataka iz PQDIF datoteka, spremanje u CSV formatu ili izvoz kao grafike. Digitalno upravljanje mrežom: Pomoću softvera SMARTCOLLECT® SC2 može se izgraditi cjeloviti ekosustav za kvalitetu i praćenje napajanja. .

Ovaj tekst je strojno preveden.
