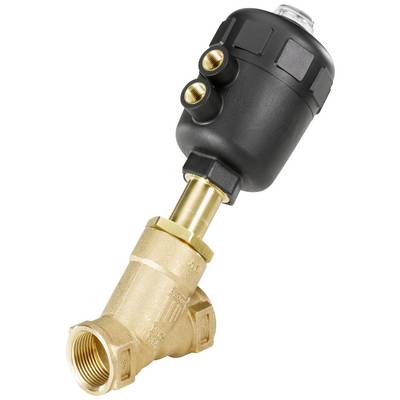

Bürkert zračno upravljanje ventila 187556 2000 Materijal kućišta crveni lijev Brtveni material PTFE 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (259,00 € / komad)
259,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert zračno upravljanje ventila 187556 2000 Materijal kućišta crveni lijev Brtveni material PTFE 1 St.
- Za medije do +180 ° C
- Velika brzina protoka
- Dugi vijek trajanja
- Optički pokazivač položaja kao standard
- Zakretna pogonska glava za poravnanje priključaka kontrolnog zraka
- Minimalna kontrola potrošnje zraka kroz pakiranje
- Sveobuhvatan odabir veličina pogona omogućuje optimalne, ekonomične kombinacije pogona
- Optimizirana kombinacija pogona za plinove i paru
- PPS glava za vruća okruženja
Tehnički podaci
- Linijski priključak G 1 "
- Nazivna širina 25 mm
- Veličina pogona Ø 50 mm
- Kv vrijednost 14,5 m³ / h
- Za regulacijski tlak pogledajte dijagram tlaka u tehničkom listu
- 16 bara maks. Radni tlak do +180 ° C
- Srednja temperatura -10 do +180 ° C
- Temperatura okoline +5 do +140 ° C
- Vrsta
2000
- Vrsta proizvoda
zračno upravljanje ventila
- Materijal kućišta
crveni lijev
- Priključak
G 1 obujmica
- Radni tlak (maks
16 bar
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Proizvođač-br. dijela
187556
- Veličina pogona - Ø
50 mm
- Veličina
50
- Radni tlak (min.)
0 bar
- Brtveni material
PTFE
- Funkcija
2/2-smjerni
- Težina
1.200 kg
- Temperaturni opseg medija
-10 do +180 °C
- Maks. temperatura medija
+180 °C
- Min. temperatura medija
-10 °C
- Medium
neutralni mediji
- Nazivna širina
25 mm
- Određene značajke
p-priključak g 1/4
- Širina
181 mm
- Visina
152 mm
- Dužina
90 mm
- Kontrola tlaka (maks.)
10 bar
- Kontrola tlaka (min.)
2.7 bar
- Maks. temperatura okoline
+140 °C
- Min. temperatura okoline
+5 °C
- Način rada
položaj normalno zatvoren
- Kv vrijednost
166.67 l/min
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 624075 Bürkert zračno upravljanje ventila 187556 2000 Materijal kućišta crveni lijev Brtveni material PTFE 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 624075 Bürkert zračno upravljanje ventila 187556 2000 Materijal kućišta crveni lijev Brtveni material PTFE 1 St.
Opis
Vanjski kontrolirani kutni ventil sjedala sastoji se od pneumatskog pogona klipa i dvosmjernog kućišta ventila. Isprobano samoprilagodljivo pakiranje punila bez potrebe za održavanjem osigurava visoku razinu nepropusnosti i dug radni vijek. Racionalizirano koso kućište sjedala omogućuje velike brzine protoka.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Dvosmjerni kutni ventil sjedala s protokom kroz sjedalo
- Sila opruge zatvorena
- Materijal kućišta gunmetal
- Pogonski materijal PPS
- Brtveni materijal PTFE
- Za plinove i paru
- Viskoznost max. 600 mm² / s
- Nadjev PTFE V-prstenovi s kompenzacijom opruge
- Bilo koji položaj ugradnje, po mogućnosti s pogonom prema gore
- Kontrolirajte srednji zrak i neutralne plinove
- Upravljački spoj za zrak G 1/4 "
Isporuka uključuje
- 2/2-razvodni zračni ventil Bürkert 187556 G 1 kućište od crvenog lijeva, brtveni materijal PTFE
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
