Bürkert zračno upravljanje ventila 186588 2000 Materijal kućišta crveni lijev Brtveni material PTFE 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (214,99 € / komad)
214,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert zračno upravljanje ventila 186588 2000 Materijal kućišta crveni lijev Brtveni material PTFE 1 St.
- Za medije do +180 ° C
- Velika brzina protoka
- Dugi vijek trajanja
- Optički pokazivač položaja kao standard
- Zakretna pogonska glava za poravnanje priključaka kontrolnog zraka
- Minimalna kontrola potrošnje zraka kroz pakiranje
- Sveobuhvatan odabir veličina pogona omogućuje optimalne, ekonomične kombinacije pogona
- Optimizirana kombinacija pogona za plinove i paru
Tehnički podaci
- Linijski priključak G 3/8 "
- Nazivna širina 13 mm
- Veličina pogona Ø 40 mm
- Kv vrijednost 3,7 m³ / h
- Za regulacijski tlak pogledajte dijagram tlaka u tehničkom listu
- 16 bara maks. Radni tlak do +180 ° C
- Srednja temperatura -10 do +180 ° C
- Temperatura okoline -10 do +60 ° C
- Vrsta
2000
- Vrsta proizvoda
zračno upravljanje ventila
- Materijal kućišta
crveni lijev
- Priključak
G 3/8 obujmica
- Radni tlak (maks
16 bar
- Proizvođač-br. dijela
186588
- Veličina pogona - Ø
40 mm
- Radni tlak (min.)
0 bar
- Brtveni material
PTFE
- Funkcija
2/2-smjerni
- Težina
0.600 kg
- Temperaturni opseg medija
-10 do +180 °C
- Maks. temperatura medija
+180 °C
- Min. temperatura medija
-10 °C
- Medium
neutralni mediji
- Širina
139 mm
- Visina
115 mm
- Dužina
65 mm
- Kontrola tlaka (maks.)
10 bar
- Kontrola tlaka (min.)
4 bar
- Maks. temperatura okoline
+30 °C
- Min. temperatura okoline
-10 °C
- Kv vrijednost
61.67 l/min
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 624070 Bürkert zračno upravljanje ventila 186588 2000 Materijal kućišta crveni lijev Brtveni material PTFE 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 624070 Bürkert zračno upravljanje ventila 186588 2000 Materijal kućišta crveni lijev Brtveni material PTFE 1 St.
Opis

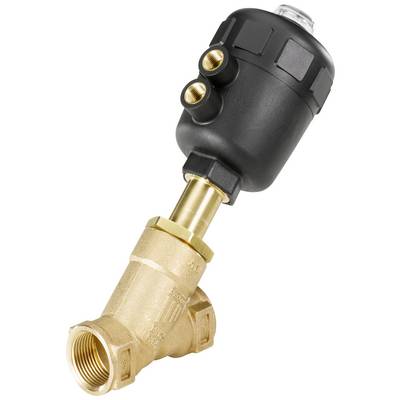

Vanjski kontrolirani kutni ventil sjedala sastoji se od pneumatskog pogona klipa i dvosmjernog kućišta ventila. Isprobano samoprilagodljivo pakiranje punila bez potrebe za održavanjem osigurava visoku razinu nepropusnosti i dug radni vijek. Racionalizirano koso kućište sjedala omogućuje velike brzine protoka.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Dvosmjerni kutni ventil sjedala s protokom kroz sjedalo
- Sila opruge zatvorena
- Materijal kućišta gunmetal
- Pogonski materijal poliamid
- Brtveni materijal PTFE
- Za plinove i paru
- Viskoznost max. 600 mm² / s
- Nadjev PTFE V-prstenovi s kompenzacijom opruge
- Bilo koji položaj ugradnje, po mogućnosti s pogonom prema gore
- Kontrolirajte srednji zrak i neutralne plinove
- Upravljački spoj zraka G 1/8 "
Isporuka uključuje
- 2/2-razvodni zračni ventil Bürkert 186588 G 3/8 kućište od crvenog lijeva, brtveni materijal PTFE
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
