Bürkert zračno upravljanje ventila 178603 2000 Materijal kućišta nehrđajući čelik Brtveni material PTFE 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (329,00 € / komad)
329,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert zračno upravljanje ventila 178603 2000 Materijal kućišta nehrđajući čelik Brtveni material PTFE 1 St.
- Za medije do +180 ° C
- Velika brzina protoka
- Dugi vijek trajanja
- Optički pokazivač položaja kao standard
- Zakretna pogonska glava za poravnanje priključaka kontrolnog zraka
- Sveobuhvatan odabir veličina pogona omogućuje optimalne, ekonomične kombinacije pogona
- Udarac slabog zatvaranja s tekućinama zbog protoka ispod sjedala
Tehnički podaci
- Linijski priključak G 1/2 "
- Nazivna širina 13 mm
- Veličina pogona Ø 40 mm
- Kv vrijednost 3,8 m³ / h
- Za regulacijski tlak pogledajte dijagram tlaka u tehničkom listu
- 16 bara maks. Radni tlak do +180 ° C
- Srednja temperatura -10 do +180 ° C
- Temperatura okoline -10 do +60 ° C
- Vrsta
2000
- Vrsta proizvoda
zračno upravljanje ventila
- Materijal kućišta
nehrđajući čelik
- Priključak
G 1/2 obujmica
- Radni tlak (maks
16 bar
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Proizvođač-br. dijela
178603
- Veličina pogona - Ø
40 mm
- Veličina
40
- Radni tlak (min.)
0 bar
- Brtveni material
PTFE
- Funkcija
2/2-smjerni
- Težina
0.800 kg
- Temperaturni opseg medija
-10 do +180 °C
- Maks. temperatura medija
+180 °C
- Min. temperatura medija
-10 °C
- Medium
agresivni mediji
- Nazivna širina
13 mm
- Određene značajke
p priključak g 1/8
- Širina
139 mm
- Visina
115 mm
- Dužina
65 mm
- Kontrola tlaka (maks.)
10 bar
- Kontrola tlaka (min.)
2.1 bar
- Maks. temperatura okoline
+30 °C
- Min. temperatura okoline
-10 °C
- Način rada
položaj normalno otvoren
- Kv vrijednost
63.33 l/min
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 623917 Bürkert zračno upravljanje ventila 178603 2000 Materijal kućišta nehrđajući čelik Brtveni material PTFE 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 623917 Bürkert zračno upravljanje ventila 178603 2000 Materijal kućišta nehrđajući čelik Brtveni material PTFE 1 St.
Opis

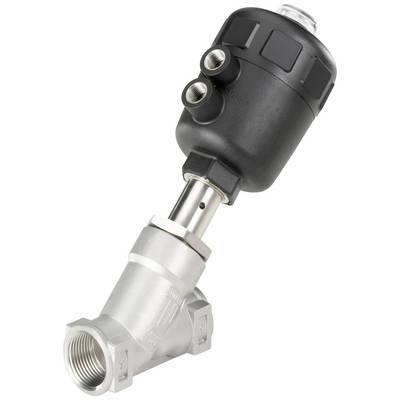

Vanjski kontrolirani kutni ventil sjedala sastoji se od pneumatskog pogona klipa i dvosmjernog kućišta ventila. Isprobano samoprilagodljivo pakiranje punila bez potrebe za održavanjem osigurava visoku razinu nepropusnosti i dug radni vijek. Racionalizirano koso kućište sjedala omogućuje velike brzine protoka.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Dvosmjerni kutni ventil sjedala s protokom ispod sjedala
- Otvorena sila opruge
- Materijal kućišta nehrđajući čelik
- Pogonski materijal poliamid
- Brtveni materijal PTFE
- Univerzalno primjenjiv za tekućine, plinove i paru
- Viskoznost max. 600 mm² / s
- Nadjev PTFE V-prstenovi s kompenzacijom opruge
- Bilo koji položaj ugradnje, po mogućnosti s pogonom prema gore
- Kontrolirajte srednji zrak i neutralne plinove
- Upravljački spoj zraka G 1/8 "
Isporuka uključuje
- 2/2-razvodni zračni ventil Bürkert 178603 G 1/2 kućište od nehrđajućeg čelika, brtveni materijal PTFE
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
