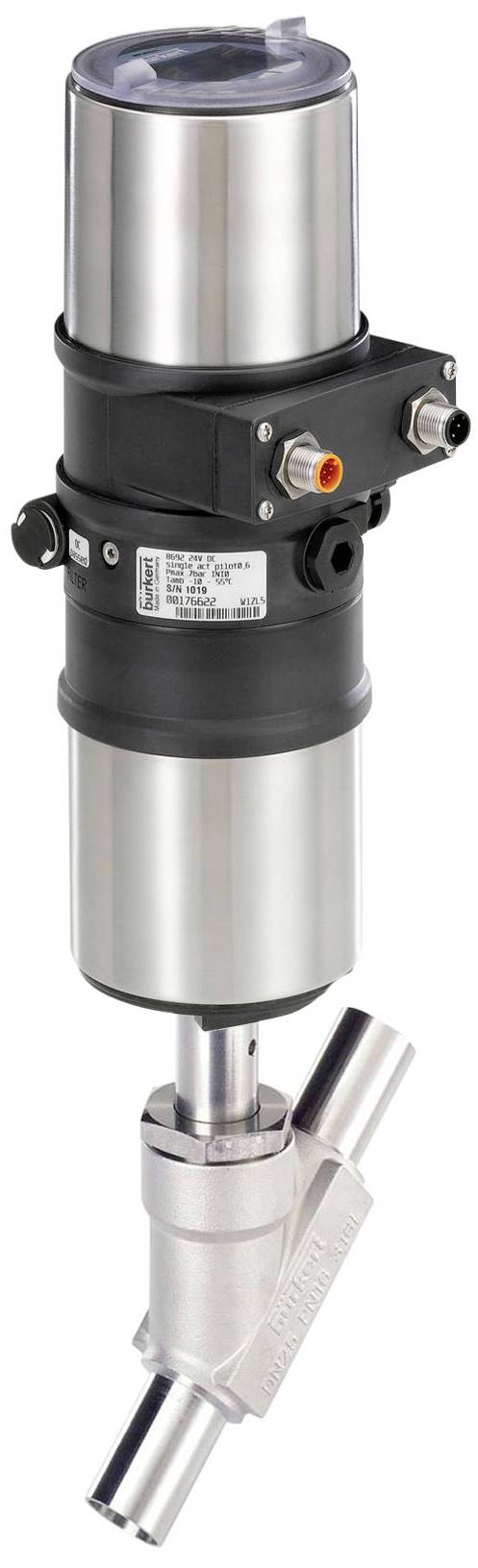

Bürkert ventil za kontrolu tlaka 332793 8802 24 V/DC Materijal kućišta nehrđajući čelik Brtveni material nehrđajući čeli
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (2.419,00 € / komad)
2.419,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Pogon - Verzija pogona: pogon Element Design
- Pogon - Veličina pogona: DM 70 mm
- Funkcije - Funkcija: Nije navedeno
- Svojstva uređaja - Vrsta pogona: bez ventila
- Priključak procesa / voda - dijagram prirubnice: upravljanje elementom sučelja i daljinski pogon senzora na element
- Napon - Napon napajanja: 24V DC
- Način rada - Kontrolna funkcija: Zatvoreno snagom opruge
- Materijal: nehrđajući čelik
- Materijal za brtvljenje: nehrđajući čelik
- Nazivna širina: 25 mm
- Priključak vodova: kraj za zavarivanje 33,7 x 2,0 prema ISO 4200, DIN EN ISO 1127, DIN 11866 serija B
- Električni priključak: kabelski uvod
- Kontrola: 0-10V, 0-5V, 4-20mA, 0-20mA podesivo
- Linijski priključak 1: nije dostupan
- Načini/pozicije: 2 načina/2 položaja
- Ruka/pogonsko sučelje: navoj za nipl M40 x 1,5 (standardni DN 25)
- Upravljački zračni priključak: kontrola elementa sučelja i daljinski pogon senzora za element
- Pneumatska funkcija: jednostruko djelovanje DN 0,6
- Tip ventila: Ventil s kutnim sjedištem tip 2300
- Dizajn: bez
- Senzor udaljenosti: Bez
- Vrsta upravljanja: Pozicioner 8692
- Fluidni priključak: G 1/8 / VA
- Rad/konfiguracija: Interna tipkovnica i zaslon
- Prekidač blizine: Bez
- Povratne informacije softvera: 1 binarni ulaz
- Dodatna funkcija: Nema
- Komunikacija: Service-büS
- Uzgoj: bez
- Usluga: Nije dostupno
- Blok ventila VB1: Nije opremljen
- Kontrolna funkcija VB1: Nema informacija
- Blok ventila VB2: Nije opremljen
- Kontrolna funkcija VB2: Nema informacija
- Sustav odobrenja: Bez odobrenja
- Pribor: Bez
- Komponenta odobrenja: UL na popisu za SAD i Kanadu cULus
- Ponedjeljak/varijanta dostave: Zapakirana brtva uključena
- Ostale komponente: prigušivač na R
- Vrsta
8802
- Vrsta proizvoda
ventil za kontrolu tlaka
- Radni napon
24 V/DC
- Materijal kućišta
nehrđajući čelik
- Priključak
G 1/8
- Proizvođač-br. dijela
332793
- Veličina pogona - Ø
70 mm
- Brtveni material
nehrđajući čelik
- Funkcija
2/2-smjerni
- Nazivna širina
25 mm
- Ulaz za podešavanje vrijednosti
4-20mA mA
- Način rada
položaj normalno zatvoren
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047814 Bürkert ventil za kontrolu tlaka 332793 8802 24 V/DC Materijal kućišta nehrđajući čelik Brtveni material nehrđajući čeli
Upute za rad i sigurnost
Upute za rad i sigurnost 3047814 Bürkert ventil za kontrolu tlaka 332793 8802 24 V/DC Materijal kućišta nehrđajući čelik Brtveni material nehrđajući čeli
Opis
Dizajn serije sustava Continuous ELEMENT tipa 8802 omogućuje jednostavnu integraciju jedinica digitalne automatizacije u svim fazama proširenja. Od jednostavnog osnovnog pozicionera, do snažnih pozicionera s opcijskim sučeljem sabirnice polja, do potpuno razvijenog digitalnog procesnog kontrolera s upravljanjem putem grafičkog zaslona s pozadinskim osvjetljenjem. Visoko integrirani sustav koji se sastoji od regulacijskog ventila i jedinice za automatizaciju odlikuje se kompaktnošću i dizajnom glatke površine, integriranim kanalima za regulaciju zraka, klasom zaštite IP65/67/NEMA 4X i visokom otpornošću na kemikalije.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
