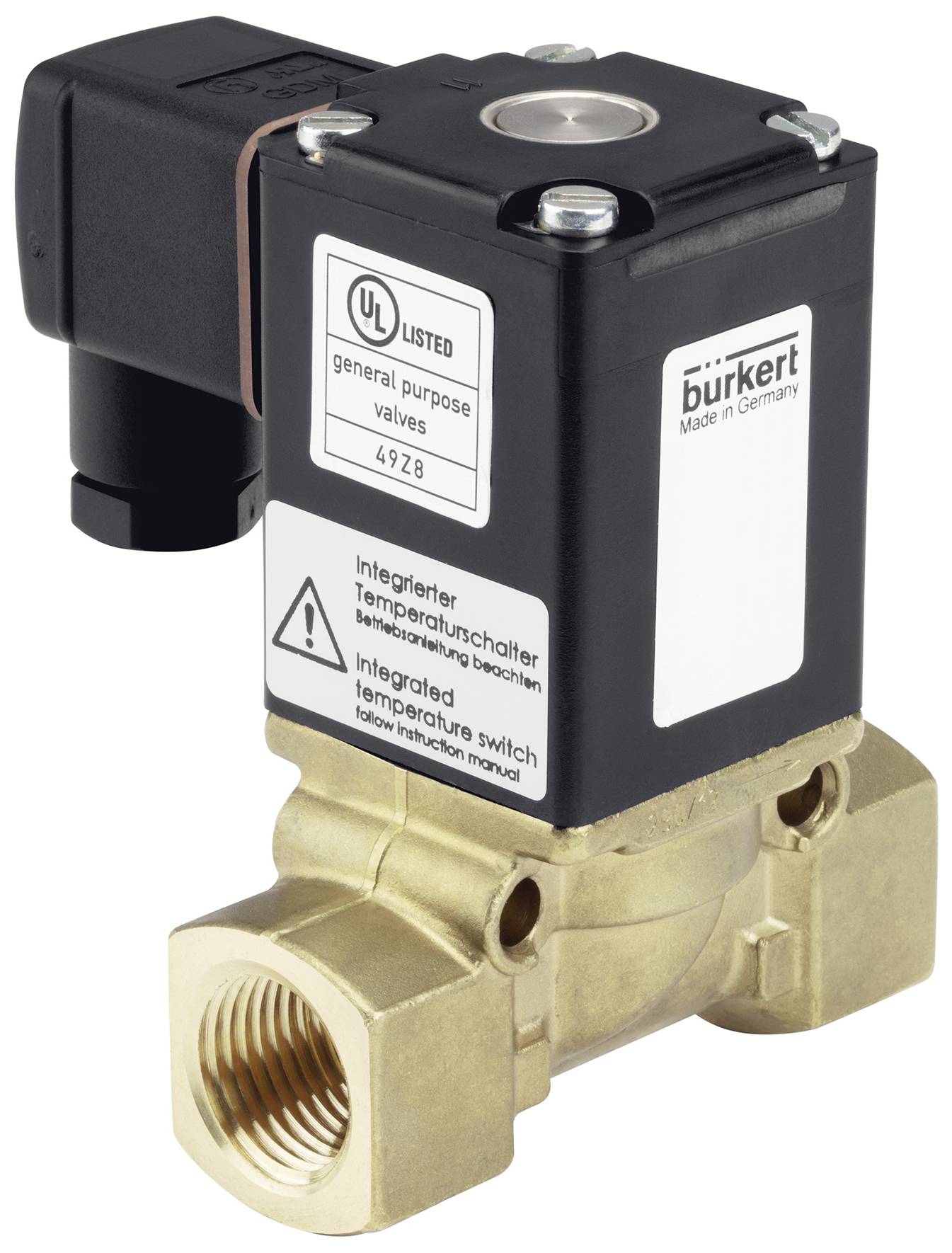

Bürkert servo upravljani ventil 63007 0290 230 V DC/AC G 1/2 obujmica Nazivna širina 12 mm zatvoreni položaj 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (279,00 € / komad)
279,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert servo upravljani ventil 63007 0290 230 V DC/AC G 1/2 obujmica Nazivna širina 12 mm zatvoreni položaj 1 St.
- Servo upravljani membranski ventil do nazivnog promjera DN50
- Fiksno spojena membrana otvara se bez diferencijalnog tlaka
- Sustav zavojnice otporan na vibracije
- Smanjenje snage za uštedu energije za sve DC verzije
Tehnički podaci
- Materijal: mesing
- Materijal za brtvljenje: EPDM
- Nazivna širina: 12 mm
- Mrežni priključak: G 1/2 utičnica
- Posebna značajka: zavojnica s integriranim temperaturnim prekidačem
- Napon: 230 volti
- Frekvencija: istosmjerna i izmjenična struja (AC/DC)
- Nedostaje atribut: Izravno spajanje
- Temperatura medija (stupnjevi C) (max): 90
- Temperatura okoline (stupnjevi C) (max): 55
- Tlak (bar) (max): 16
- Temperatura medija (stupnjevi C) (min): -30
- Način rada: 2/2-smjerni; Zatvoreno u položaju mirovanja
- Potrošnja energije: 80 W odijelo, 6 W rad
- QNN vrijednost (L/MIN): 1900
- Radni ciklus (%): 100
- Vrijeme otvaranja (msec) (max): 250
- Vrijeme zatvaranja (ms)(max): 2000
- KV vrijednost (M*3/H): 1,8
- Vrijeme otvaranja (ms)(min): 100
- Vrijeme zatvaranja (ms)(min): 700
- Vrsta proizvoda
servo upravljani ventil
- Radni napon
230 V DC/AC
- Radni tlak (maks
16 bar
- Materijal kućišta
mjed
- Priključak
G 1/2 obujmica
- Temperaturni opseg medija
-30 do 90 °C
- Proizvođač-br. dijela
63007
- Brtveni material
EPDM
- Funkcija
2/2-smjerni
- Težina
0.8100 kg
- Maks. temperatura medija
90 °C
- Min. temperatura medija
-30 °C
- Nazivna širina
12 mm
- Širina
81 mm
- Visina
84 mm
- Dužina
74.5 mm
- QNn vrijednost
1900 l/min
IP65
- Maks. temperatura okoline
55 °C
- Način rada
zatvoreni položaj
- Kv vrijednost
1.8 m³/h
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046844 Bürkert servo upravljani ventil 63007 0290 230 V DC/AC G 1/2 obujmica Nazivna širina 12 mm zatvoreni položaj 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046844 Bürkert servo upravljani ventil 63007 0290 230 V DC/AC G 1/2 obujmica Nazivna širina 12 mm zatvoreni položaj 1 St.
Opis
Ventil 0290 je servo upravljani membranski ventil iz serije S.EV. Ventil se otvara bez diferencijalnog tlaka. Proces otvaranja je podržan čvrstim spojem membrane na sidro. Integrirana funkcija "soft kick" osigurava da je otvaranje nježno prema materijalima. Dostupni su različiti membranski materijali ovisno o primjeni. Paleta kućišta zaokružena je varijantama od nehrđajućeg čelika. Magnetske zavojnice obložene su kemijski vrlo otpornim epoksidom. Kako bi se smanjila potrošnja električne energije, sve DC verzije imaju "kick and drop" elektroniku u zavojnici. NEMA 4X je dostupan na zahtjev.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
