Bürkert servo upravljani ventil 456922 5282 24 V 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (1.225,00 € / komad)
1.225,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

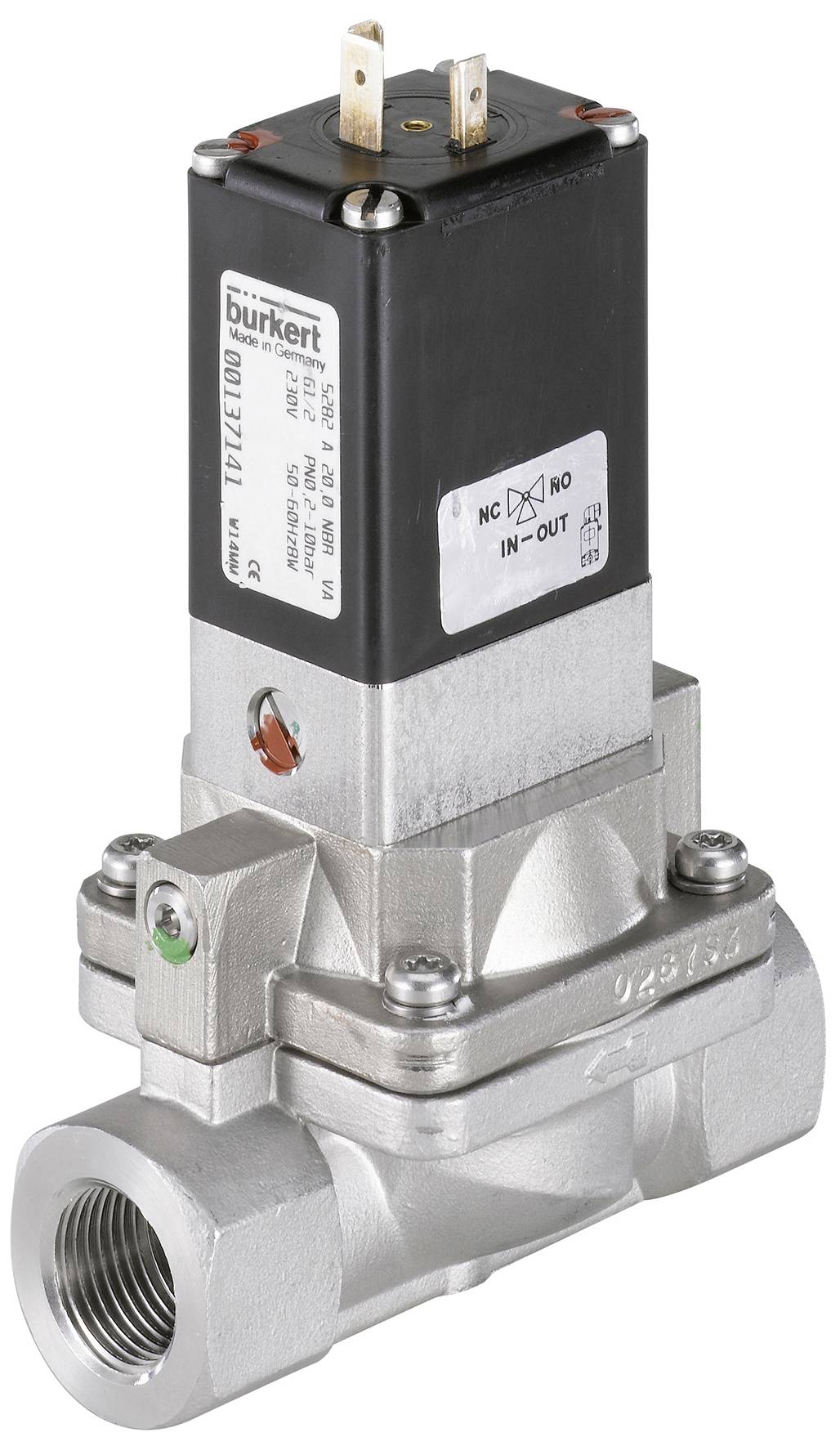

Bürkert servo upravljani ventil 456922 5282 24 V 1 St.
- Servo upravljani membranski ventil do nazivnog promjera DN 65
- Razdjelna membrana za agresivne i kontaminirane medije
- Vrijeme zatvaranja i otvaranja može se individualno prilagoditi
- Verzije otporne na eksploziju (Kat.2)
- Ručni rad jednostavan za servisiranje
Tehnički podaci
- Materijal za brtvljenje - materijal za brtvljenje pilotske kontrole: FKM (fluoro guma)
- Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: FKM (fluoro guma)
- Materijal za brtvljenje - brtvljenje prema van Materijal: FKM (fluoro guma)
- Tlak i temperatura - Temperatura medija min: 0 °C
- Tlak i temperatura - Temperatura medija max: 90 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 0,2 bara
- Tlak i temperatura - Dizajn otporan na protupritisak: Ne
- Tlak i temperatura - Nazivni maksimalni tlak (tekućina): 10 bara
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: gore
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Električni priključak - Polaritet električnog priključka: nebitan
- Svojstva uređaja - Ugradbena duljina: 115 mm
- Svojstva uređaja - Glavni ventil Princip rada: Membranski ventil
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 800 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 4.000 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Struktura ventila: Ventil kompletan
- Svojstva uređaja - vakuumska izvedba: Br
- Karakteristike uređaja - verzija za kisik: Br
- Svojstva uređaja - Vrsta pogona: zglobno sidro
- Karakteristike uređaja - Rad: servo upravljan
- Svojstva uređaja - Odvajanje medija: Da
- Svojstva uređaja - funkcija uključivanja/isključivanja
- Svojstva uređaja - vrijeme uklopa otvaranja min: 100 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja min: 1.000 ms
- Svojstva uređaja - Izvršenje analize: Br
- Svojstva uređaja - Postavka ventila Vrijeme otvaranja: Da
- Svojstva uređaja - Postavka ventila Vrijeme zatvaranja: Da
- Karakteristike uređaja - ventil uljnog plamenika: Br
- Karakteristike uređaja - Steam verzija: Ne
- Karakteristike uređaja - Glavni ventil s integriranim sitom: Br
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 11.000 l/min
- Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 2 mm
- Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 25 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 10 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (inč): 1 inč
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Procesni / linijski priključak - linijski priključak 1 Oznaka navoja: 1
- Proces / linijski priključak - Linijski priključak 1 vrsta navoja: NPT
- Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 2 vrsta navoja: NPT
- Procesni / linijski priključak - linijski priključak 2 Oznaka navoja: 1
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: Da
- Napon - Napon min / Nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: br
- Zavojnica (jezgra) - Niskošumni dizajn: br
- Zavojnica (jezgra) - Vrsta zavojnice: blok s vijcima
- Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
- Zavojnica (jezgra) - nazivna snaga DC: 11 W
- Zavojnica (jezgra) - Smanjena snaga DC: 8 W
- Materijali - Glavni ventil Materijal u kontaktu s medijem: nehrđajući čelik
- Materijali - pilot kontrola Materijal u kontaktu s medijem: nehrđajući čelik
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
- Način rada - ručni rad: da
- Način rada - tip ručnog rada: gumb gumb
- Način rada - zaključavanje ručnog rada: da
- Odobrenja - Nazivna snaga: 8 W
- Vrsta odobrenja: UL, CSAUL, CSA
- Vrsta odobrenja: UR komponenta, Klasa 3221-01 Električni ventili - Kanada
- Vrsta proizvoda
servo upravljani ventil
- Radni napon
24 V
- Radni tlak (maks
0.2 bar
- Temperaturni opseg medija
0 do 90 °C
- Proizvođač-br. dijela
456922
- Maks. temperatura medija
90 °C
- Min. temperatura medija
0 °C
IP65
- Maks. temperatura okoline
55 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046875 Bürkert servo upravljani ventil 456922 5282 24 V 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046875 Bürkert servo upravljani ventil 456922 5282 24 V 1 St.
Opis
Ventil 5282 je servo upravljani membranski ventil. Za rad ventila potreban je minimalni diferencijalni tlak. Dostupni su različiti materijali membrane i načini rada ovisno o primjeni. Standardno kućište od mesinga ispunjava sve europske zahtjeve za pitku vodu. Ponuda kućišta zaokružena je izvedbama od nehrđajućeg čelika. Jednostavnim okretanjem 3/2-smjernog pilot ventila na ventilu, način rada se može promijeniti iz NC u NO. Magnetske zavojnice obložene su kemijski vrlo otpornim epoksidom. 5282 je opremljen ručnom kontrolom za puštanje u pogon i testiranje. NEMA 4X je dostupan na zahtjev.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
