Bürkert servo upravljani ventil 346294 6281 400 V 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (154,99 € / komad)
154,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

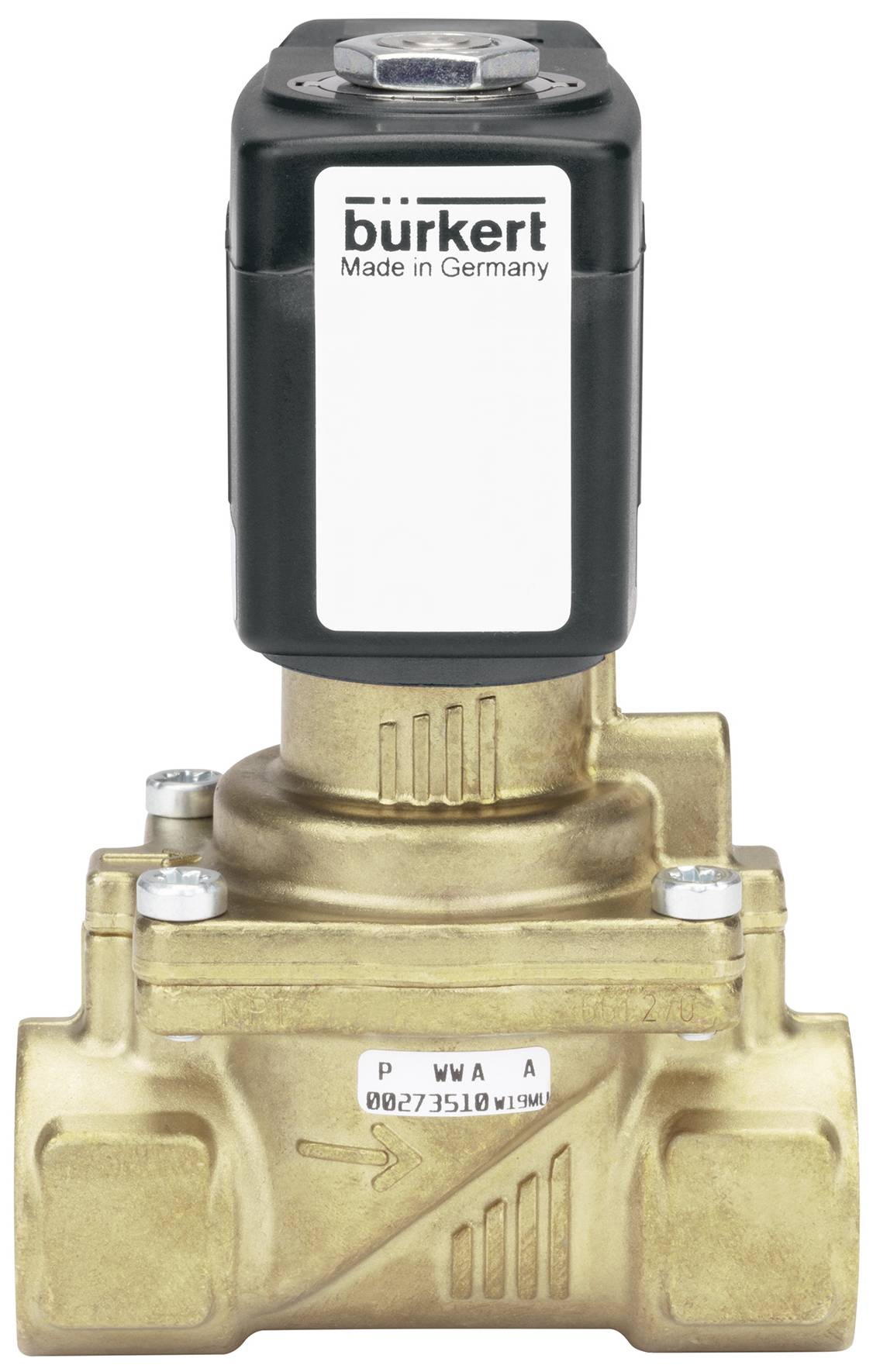

Bürkert servo upravljani ventil 346294 6281 400 V 1 St.
- Servo upravljani membranski ventil do nazivnog promjera DN50
- Otporan na vibracije, centralno uvijen sustav zavojnice
- Lako i tiho zatvaranje
- Tehnologija dvostruke zavojnice koja štedi energiju u kick and drop dizajnu
- Verzije otporne na eksploziju
Tehnički podaci
- Materijal brtve - materijal brtve pilota: NBR (nitrilna guma)
- Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: NBR (nitrilna guma)
- Materijal za brtvljenje - brtvljenje prema van Materijal: NBR (nitrilna guma)
- Tlak i temperatura - nazivni tlak (DIN EN 1333): PN 16
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 80 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 0,5 bara
- Tlak i temperatura - Dizajn otporan na protupritisak: Ne
- Tlak i temperatura - Nazivni maksimalni tlak (tekućina): 16 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: uključena
- Električni priključak - utičnica uređaja broj artikla - tip: 00005378 - 1051
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Svojstva uređaja - Ugradbena duljina: 58 mm
- Svojstva uređaja - Glavni ventil Princip rada: Membranski ventil
- Svojstva uređaja - Otvoreno uklopno vrijeme max.: 1.000 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 3.000 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Struktura ventila: Ventil kompletan
- Svojstva uređaja - Protok: preko sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Karakteristike uređaja - verzija za kisik: Br
- Svojstva uređaja - Vrsta pogona: podizno sidro
- Karakteristike uređaja - Rad: servo upravljan
- Svojstva uređaja - Odvajanje medija: Ne
- Svojstva uređaja - Funkcija uključivanja/isključivanja s odzračivanjem na utikaču
- Svojstva uređaja - vrijeme prekidanja otvaranja min: 50 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja min: 120 ms
- Svojstva uređaja - Izvršenje analize: Br
- Svojstva uređaja - Postavka ventila Vrijeme otvaranja: Br
- Svojstva uređaja - Postavka ventila Vrijeme zatvaranja: Br
- Karakteristike uređaja - ventil uljnog plamenika: Br
- Karakteristike uređaja - Steam verzija: Ne
- Karakteristike uređaja - Glavni ventil s integriranim sitom: Br
- Karakteristike uređaja - Generacija: EV
- Svojstva uređaja - Pilot kontrola Centralno pričvršćen vijcima: Da
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 3.900 l/min
- Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 1,2 mm
- Nazivna širina (Kv vrijednost) - Nazivna širina glavnog ventila 1 (P) (mm): 13 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 3,6 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (inči): 1/2 inča
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 1 oznaka navoja: 1/2
- Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
- Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
- Proces / linijski priključak - linijski priključak 2 oznaka navoja: 1/2
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: br
- Napon - Napon min / Nazivni napon: 400 V
- Napon - Napon max / Nazivni napon: 400V
- Napon - AC napon: Da
- Napon - DC napon: Br
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Veličina zavojnice: 32 mm
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: br
- Zavojnica (jezgra) - Zavojnica za udarce i ispuštanje: Tehnologija za uštedu energije nije dostupna
- Zavojnica (jezgra) - Niskošumni dizajn: br
- Zavojnica (jezgra) - Vrsta zavojnice: priključena
- Zavojnica (jezgra) - materijal zavojnice (pokrivač): PA (poliamid)
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: B
- Zavojnica (jezgra) - sklopna snaga AC: 24 V
- A
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
- Zavojnica (jezgra) - nazivna snaga AC: 14 V
- A
- Materijali - Glavni ventil Materijal u kontaktu s medijem: mesing
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: B - otvoren u položaju mirovanja - tlačni priključak 1 (P/NO) B - otvoren u položaju mirovanja - tlačni priključak 1 (P/NO)
- Način rada - ručni rad: Br
- Odobrenja - Nazivna snaga: 8 W
- Frekvencija napona: 50/60 Hz
- Vrsta proizvoda
servo upravljani ventil
- Radni napon
400 V
- Radni tlak (maks
0.5 bar
- Temperaturni opseg medija
-10 do 80 °C
- Proizvođač-br. dijela
346294
- Maks. temperatura medija
80 °C
- Min. temperatura medija
-10 °C
IP65
- Maks. temperatura okoline
55 °C
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047505 Bürkert servo upravljani ventil 346294 6281 400 V 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047505 Bürkert servo upravljani ventil 346294 6281 400 V 1 St.
Opis
Ventil 6281 je servo upravljani membranski ventil iz serije S.EV. Za rad ventila uvijek je potreban minimalni diferencijalni tlak. Dostupni su različiti materijali membrane i načini rada ovisno o primjeni. Standardno kućište od mesinga ispunjava sve europske zahtjeve za pitku vodu. Mjed otporna na decinkovanje dostupna je za dodatna tržišta. Ponuda kućišta zaokružena je verzijom od nehrđajućeg čelika. Kako bi se smanjila potrošnja električne energije tijekom rada, dostupne su zavojnice s integriranom "Kick and Drop" (KD) elektronikom u tehnologiji dvostruke zavojnice. Ventil se može isporučiti s ručnim upravljanjem za jednostavno održavanje i puštanje u rad.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
Kv vrijednost označava protok vode kroz ventil u litrama u minuti pri tlaku od gotovo 1 bara i temperaturi vode u rasponu od 5 - 30 ° C. Vrijednost QNn mjerenje je za plinove u litrama u minuti.
