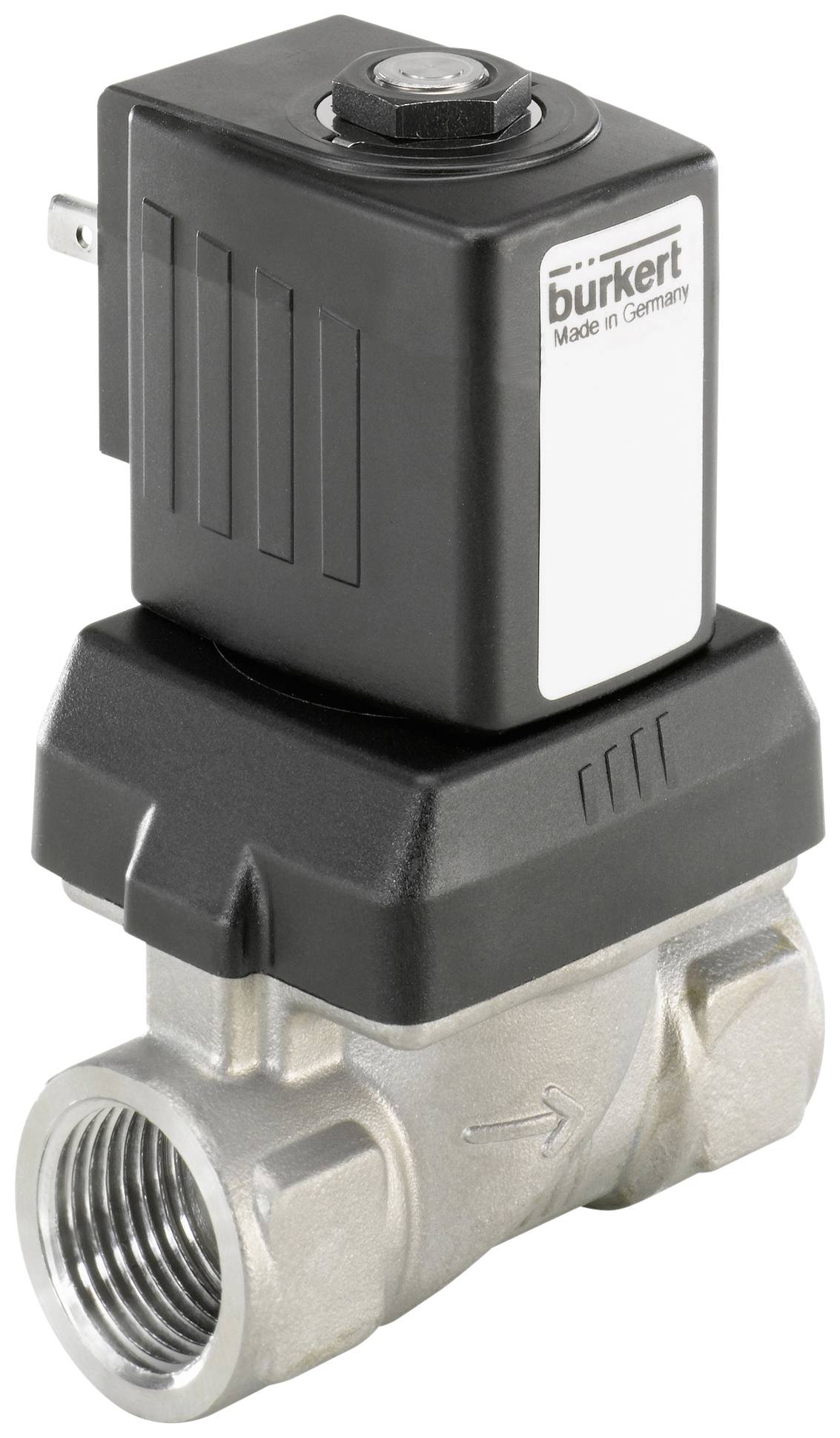

Bürkert servo upravljani ventil 222193 6213 EV 230 V/AC G 1 obujmica Nazivna širina 25 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (575,00 € / komad)
575,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert servo upravljani ventil 222193 6213 EV 230 V/AC G 1 obujmica Nazivna širina 25 mm 1 St.
- Preklopni ventil za vodu iz slavine
- Kratka duljina ugradnje
- Visoka brzina protoka
- Ruka za zaključavanje i mala buka
Tehnički podaci
- Nominalna širina 25,0 mm
- Priključak na cijev G 1 "
- Kv vrijednost 11 m³ / h
- Raspon tlaka 0 - 10 bara
- Napon 230 V / 50 Hz
- Srednja temperatura od -10 do +80 ° C
- Temperatura okoline maks. +55 °C
- Vrijeme uključivanja 0,1 - 4 sekunde (ovisno o nazivnoj veličini i diferencijalnom tlaku)
- Potrošnja električne energije 150 VA (odijelo), 37/16 VA / W (rad, toplo zavojnica)
- Vrsta proizvoda
servo upravljani ventil
- Radni napon
230 V/AC
- Radni tlak (maks
10 bar
- Materijal kućišta
nehrđajući čelik
- Priključak
G 1 obujmica
- Temperaturni opseg medija
-10 do +80 °C
- Proizvođač-br. dijela
222193
- Radni tlak (min.)
0.1 bar
- Brtveni material
NBR
- Funkcija
2/2-smjerni
- Težina
1.297 kg
- Maks. temperatura medija
+80 °C
- Min. temperatura medija
-10 °C
- Medium
neutralni tekućine
- Nazivna širina
25 mm
- Određene značajke
obujmica
- Širina
77 mm
- Visina
163.4 mm
- Dužina
90 mm
IP65
- Maks. temperatura okoline
+55 °C
- Min. temperatura okoline
0 °C
- Kv vrijednost
183.33 l/min
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 626558 Bürkert servo upravljani ventil 222193 6213 EV 230 V/AC G 1 obujmica Nazivna širina 25 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 626558 Bürkert servo upravljani ventil 222193 6213 EV 230 V/AC G 1 obujmica Nazivna širina 25 mm 1 St.
Opis
Proljetno napunjeni, normalno zatvoreni magnetni ventil za neutralne tekućine. Konstrukcija djeluje na udarce. Za potpuno otvaranje potrebna je razlika tlaka od 0,1 bara.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 2/2-smjerni ventil kugla
- Normalno zatvoren
- Materijal kućišta nehrđajući čelik 1.4408 (316)
- Unutarnji dijelovi ventila od nehrđajućeg čelika i plastike (PPS)
- Brtveni materijal NBR
- Mediji: neutralne tekućine, voda, hidraulično ulje, ulja bez aditiva
- Materijal zavojnice epoksidni (klasa H)
- Tolerancija tolerancije ± 10%
- Nazivni način rada: Kontinuirani rad 100% -tni radni ciklus
- Stupanj zaštite IP 65 s utičnicom
- Električni priključak prema DIN EN 175301-803 Obrazac A (prethodno DIN 43650)
- Položaj ugradnje proizvoljan, po mogućnosti voziti prema gore
Isporuka uključuje
- 2/2-razvodni ventil s servo upravljanjem Bürkert 222193 230 V/AC G 1 nazivna širina 25 mm kućište od nehrđajućeg čelika, brtveni materijal NBR
Napomene
Kv vrijednost označava protok vode kroz ventil u litri po minuti pri tlaku nešto ispod 1 bara i temperaturi vode u rasponu od 5 do 30 ° C. Opseg isporuke bez utičnice za aparat (vidi pribor).
