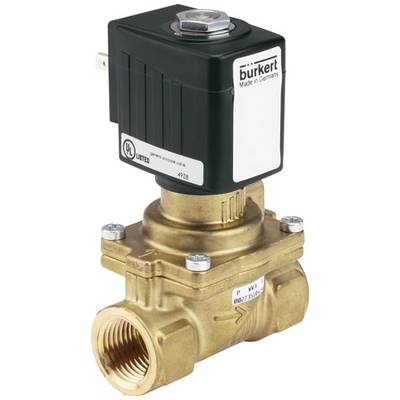

Bürkert servo upravljani ventil 221886 6281 EV 24 V/DC G 1 1/4 obujmica Nazivna širina 25 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (325,00 € / komad)
325,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert servo upravljani ventil 221886 6281 EV 24 V/DC G 1 1/4 obujmica Nazivna širina 25 mm 1 St.
- Preklopni ventil za vodu iz slavine
- Kratka duljina ugradnje
- Visoka brzina protoka
- Ruka za zaključavanje i mala buka
- Robusna membrana
Tehnički podaci
- Nominalna širina 25,0 mm
- Priključna cijev za cijev G 11/4 "
- Kv vrijednost 12,0 m³ / h
- Raspon tlaka 0,2 - 16 bara
- Napon 024 V / DC
- Srednja temperatura od 0 do +120 ° C
- Temperatura okoline maks. +55 °C
- Vrijeme uključivanja 0,1 - 4 sekunde (ovisno o nazivnoj veličini i diferencijalnom tlaku)
- Potrošnja električne energije 8 (9,5) W (topla zavojnica)
- Vrsta proizvoda
servo upravljani ventil
- Radni napon
24 V/DC
- Radni tlak (maks
16 bar
- Materijal kućišta
mjed
- Priključak
G 1 1/4 obujmica
- Temperaturni opseg medija
0 do +120 °C
- Proizvođač-br. dijela
221886
- Radni tlak (min.)
0.2 bar
- Brtveni material
FKM
- Funkcija
2/2-smjerni
- Težina
1.500 kg
- Maks. temperatura medija
+120 °C
- Min. temperatura medija
0 °C
- Medium
neutralni mediji
- Nazivna širina
25 mm
- Određene značajke
obujmica
- Širina
70 mm
- Visina
136.6 mm
- Dužina
95 mm
- QNn vrijednost
13000 l/min
IP65
- Maks. temperatura okoline
+55 °C
- Min. temperatura okoline
0 °C
- Kv vrijednost
200 l/min
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 626697 Bürkert servo upravljani ventil 221886 6281 EV 24 V/DC G 1 1/4 obujmica Nazivna širina 25 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 626697 Bürkert servo upravljani ventil 221886 6281 EV 24 V/DC G 1 1/4 obujmica Nazivna širina 25 mm 1 St.
Opis
Pilotni elektromagnetski ventil sa servo membranom za kontrolu tekućih i gasovitih medija. Konstrukcija djeluje na udarce. Za potpuno otvaranje i zatvaranje potrebna je razlika tlaka od 0,5 bara.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 2/2-smjerni ventil kugla
- Normalno zatvoren
- Materijal kućišta od mesinga prema DIN EN 50930-6
- Unutarnji dijelovi ventila od nehrđajućeg čelika, mesinga i plastike (PPS)
- Brtveni materijal FKM
- Mediji: neutralni mediji, npr. B. komprimirani zrak, voda
- Materijal zavojnice epoksi
- Tolerancija tolerancije ± 10%
- Nazivni način rada: Kontinuirani rad 100% -tni radni ciklus
- Stupanj zaštite IP 65 s utičnicom
- Električni priključak prema DIN EN 175301-803 Obrazac A (prethodno DIN 43650)
- Položaj ugradnje proizvoljan, po mogućnosti voziti prema gore
Isporuka uključuje
- 2/2-razvodni ventil s servo upravljanjem Bürkert 221886 24 V/DC G 1 1/4 nazivna širina 25 mm kućište od mjeda, brtveni materijal FKM
Napomene
Kv vrijednost označava protok vode kroz ventil u litri po minuti pri tlaku nešto ispod 1 bara i temperaturi vode u rasponu od 5 do 30 ° C. Opseg isporuke bez utičnice za aparat (vidi pribor).
