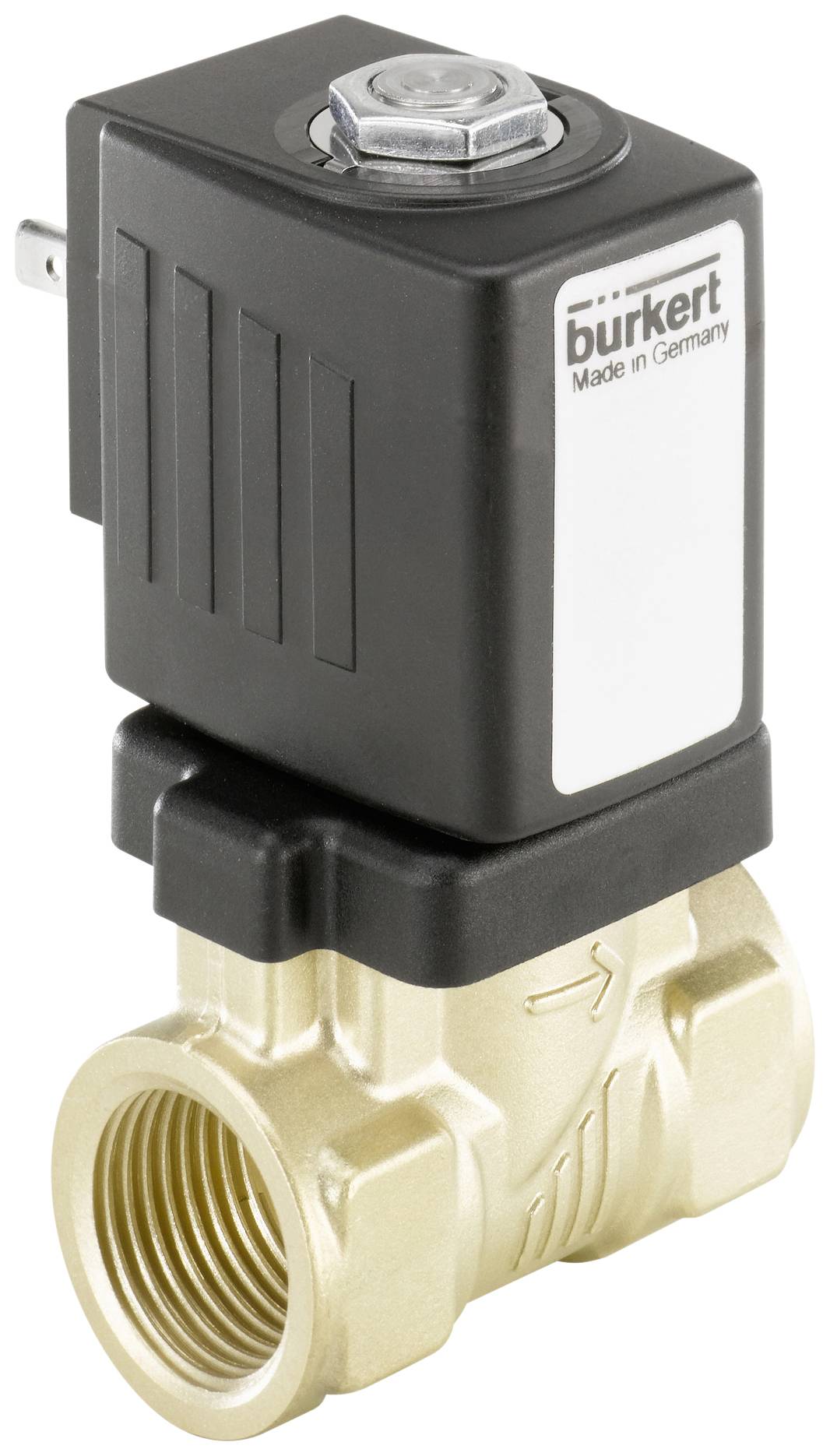

Bürkert servo upravljani ventil 221603 6213 EV 24 V/AC G 1/2 obujmica Nazivna širina 13 mm servo upravljano 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
11 kom. - zaliha Njemačka
Broj
Ukupno (134,99 € / komad)
134,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
Bürkert servo upravljani ventil 221603 6213 EV 24 V/AC G 1/2 obujmica Nazivna širina 13 mm servo upravljano 1 St.
- Preklopni ventil za vodu iz slavine
- Kratka duljina ugradnje
- Visoka brzina protoka
- Ruka za zaključavanje i mala buka
Tehnički podaci
- Nominalni promjer 13,0 mm
- Priključna čahura cijevi G 1/2 "
- Kv vrijednost 3,6 m³ / h
- Raspon tlaka 0 - 10 bara
- Napon 024 V / 50 Hz
- Srednja temperatura od -10 do +80 ° C
- Temperatura okoline maks. +55 °C
- Vrijeme uključivanja 0,1 - 4 sekunde (ovisno o nazivnoj veličini i diferencijalnom tlaku)
- Potrošnja električne energije 36 VA (odijelo), 14/8 VA / W (rad, toplo zavojnica)
- Vrsta proizvoda
servo upravljani ventil
- Radni napon
24 V/AC
- Radni tlak (maks
10 bar
- Materijal kućišta
mjed
- Priključak
G 1/2 obujmica
- Pogonska tempratura
-10 °C (min)
- Temperaturni opseg medija
-10 do +80 °C
- Proizvođač-br. dijela
221603
- Radni tlak (min.)
0.1 bar
- Min. radna temperatura
-10 °C
- Brtveni material
NBR
- Funkcija
2/2-smjerni
- Težina
0.460 kg
- Maks. temperatura medija
+80 °C
- Min. temperatura medija
-10 °C
- Medium
neutralni tekućine
- Nazivna širina
13 mm
- Određene značajke
obujmica
- Dužina
58 mm
IP65
- Maks. temperatura okoline
+55 °C
- Min. temperatura okoline
0 °C
- Način rada
servo upravljano
- Kv vrijednost
60 l/min
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 626380 Bürkert servo upravljani ventil 221603 6213 EV 24 V/AC G 1/2 obujmica Nazivna širina 13 mm servo upravljano 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 626380 Bürkert servo upravljani ventil 221603 6213 EV 24 V/AC G 1/2 obujmica Nazivna širina 13 mm servo upravljano 1 St.
Opis
Proljetno napunjeni, normalno zatvoreni magnetni ventil za neutralne tekućine. Konstrukcija djeluje na udarce. Za potpuno otvaranje potrebna je razlika tlaka od 0,1 bara.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 2/2-smjerni ventil kugla
- Normalno zatvoren
- Materijal kućišta od mesinga prema DIN EN 50930-6
- Dijelovi unutarnjeg ventila od mesinga, nehrđajućeg čelika i plastike (PPS)
- Brtveni materijal NBR
- Mediji: neutralne tekućine, voda, hidraulično ulje, ulja bez aditiva
- Materijal zavojnice poliamid (klasa B)
- Tolerancija tolerancije ± 10%
- Nazivni način rada: Kontinuirani rad 100% -tni radni ciklus
- Stupanj zaštite IP 65 s utičnicom
- Električni priključak prema DIN EN 175301-803 Obrazac A (prethodno DIN 43650)
- Položaj ugradnje proizvoljan, po mogućnosti voziti prema gore
Isporuka uključuje
- 2/2-razvodni ventil s servo upravljanjem Bürkert 221603 24 V/AC G 1/2 nazivna širina 13 mm kućište od mjeda, brtveni materijal NBR
Napomene
Kv vrijednost označava protok vode kroz ventil u litri po minuti pri tlaku nešto ispod 1 bara i temperaturi vode u rasponu od 5 do 30 ° C. Opseg isporuke bez utičnice za aparat (vidi pribor).
