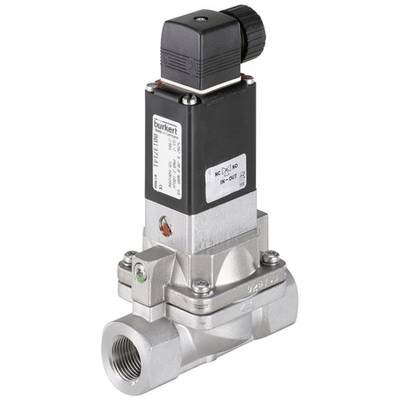

Bürkert servo upravljani ventil 146160 5282 230 V/AC G 1 obujmica Nazivna širina 25 mm 2/2 sustavno 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (1.175,00 € / komad)
1.175,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert servo upravljani ventil 146160 5282 230 V/AC G 1 obujmica Nazivna širina 25 mm 2/2 sustavno 1 St.
- Jedinstvena tehnologija razdvajanja medija
- Također za malo prljave i agresivne medije
- Podesiva vremena otvaranja i zatvaranja
- Načini rada kabriolet (normalno otvoren ili normalno zatvoren)
- Ručni rad prilagođen servisu
Tehnički podaci
- Priključak na rukavu G 1 "
- Nominalna širina 25,0 mm
- Kv vrijednost 10,0 m³ / h
- Raspon tlaka 0,2 - 10 bara
- Napon 230 V / 50 - 60 Hz
- Srednja temperatura od -30 do +90 ° C
- Temperatura okoline maks. +55 °C
- Vrijeme otvaranja 0,1 - 0,8 s
- Vrijeme zatvaranja 1,0 - 4,0 s
- Potrošnja električne energije 24 VA (odijelo) 14/8 VA / W (rad)
- Vrsta proizvoda
servo upravljani ventil
- Radni napon
230 V/AC
- Radni tlak (maks
10 bar
- Materijal kućišta
nehrđajući čelik
- Priključak
G 1 obujmica
- Pogonska tempratura
-30 °C (min)
- Temperaturni opseg medija
-30 do +90 °C
- Proizvođač-br. dijela
146160
- Radni tlak (min.)
0.2 bar
- Min. radna temperatura
-30 °C
- Brtveni material
EPDM
- Funkcija
2/2-smjerni
- Težina
1.800 kg
- Maks. temperatura medija
+90 °C
- Min. temperatura medija
-30 °C
- Medium
malo prljavi mediji
- Nazivna širina
25 mm
- Određene značajke
obujmica
- Dužina
115 mm
- QNn vrijednost
11000 l/min
IP65
- Kontrola tlaka (maks.)
10 bar
- Kontrola tlaka (min.)
0.2 bar
- Maks. temperatura okoline
+55 °C
- Min. temperatura okoline
0 °C
- Način rada
2/2 sustavno
- Kv vrijednost
166.67 l/min
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 624643 Bürkert servo upravljani ventil 146160 5282 230 V/AC G 1 obujmica Nazivna širina 25 mm 2/2 sustavno 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 624643 Bürkert servo upravljani ventil 146160 5282 230 V/AC G 1 obujmica Nazivna širina 25 mm 2/2 sustavno 1 St.
Opis
Jedinstven predkontrolirani magnetski ventil s protočnim protokom s servo membranom, odvojen od medija, za univerzalnu uporabu u tekućim i plinovitim medijima u skladu s otpornošću materijala. Ova izvedba ventila mnogo je manje osjetljiva na onečišćenje od dizanja armaturnih ventila i stoga nudi mnoge prednosti u procesnom okruženju. 3-smjerni zglobni sustav predgrupe kao standard ima ručno prevrtanje. Vremena zatvaranja i otvaranja su beskrajno podesiva.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 2/2-smjerni elektromagnetski ventil
- Uobičajeno zatvoren ili otvoren okretanjem upravljača za 180 °
- Materijal kućišta nehrđajući čelik 1.4581
- Materijal za brtvljenje EPDM
- Materijal zavojnice epoksi
- Zavojnica klase toplinske izolacije H
- Tolerancija tolerancije ± 10%
- Nazivni način rada: Kontinuirani rad 100% -tni radni ciklus
- Stupanj zaštite IP 65 s utičnicom
- Električni priključak Utikač utikača prema DIN EN 175301-803 Obrazac A (prethodno DIN 43650)
- Pozicija ugradnje proizvoljna, po mogućnosti prema gore
Isporuka uključuje
- 2/2-razvodni ventil s servo upravljanjem Bürkert 146160 230 V/AC G 1 nazivna širina 25 mm kućište od nehrđajućeg čelika, brtveni materijal EPDM
Napomene
Kv vrijednost označava protok vode kroz ventil u litri po minuti pri tlaku nešto ispod 1 bara i temperaturi vode u rasponu od 5 do 30 ° C. Opseg isporuke bez utičnice za aparat (vidi pribor).
