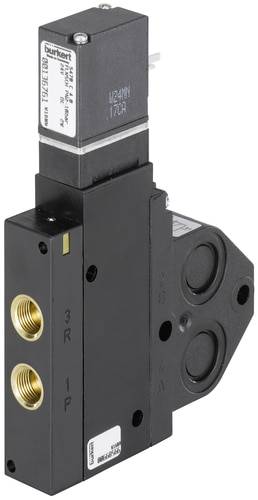

Bürkert servo upravljani ventil 136775 5470 Namur 220 V/DC, 240 V/DC Materijal kućišta poliamid Brtveni material NBR 1 S
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (149,99 € / komad)
149,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert servo upravljani ventil 136775 5470 Namur 220 V/DC, 240 V/DC Materijal kućišta poliamid Brtveni material NBR 1 St.
- Izuzetna pouzdanost prebacivanja
- Niska potrošnja električne energije
- Verzija od plastike
- Standardno s ručnim prebacivanjem
Tehnički podaci
- Nazivna širina 4,0 mm
- QNn vrijednost zrak 300 l / min
- Raspon tlaka 2 - 10 bara
- Linijski spojevi G 1/8 "(priključci 1 i 3), prirubnica Namur s nepovratnim ventilima za gas (priključci 2 i 4)
- Napon 220 - 240 V / DC
- Srednja temperatura -10 do +50 ° C
- Temperatura okoline -10 do +55 ° C
- Vrijeme otvaranja 15 ms
- Vrijeme zatvaranja 20 ms
- Potrošnja električne energije 3 W
- Vrsta
5470 Namur
- Vrsta proizvoda
servo upravljani ventil
- Radni napon
220 V/DC
240 V/DC
- Materijal kućišta
poliamid
- Priključak
G 1/8
- Radni tlak (maks
10 bar
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Potrošnja struje
3 W
- Proizvođač-br. dijela
136775
- Radni tlak (min.)
2 bar
- Brtveni material
NBR
- Funkcija
4/2-smjerni
- Težina
0.150 kg
- Temperaturni opseg medija
-10 do +50 °C
- Maks. temperatura medija
+50 °C
- Min. temperatura medija
-10 °C
- Medium
neutralni plinovi
- Nazivna širina
4 mm
- Određene značajke
bočna prirubnica
- Visina
115 mm
- Dužina
87 mm
- QNn vrijednost
300 l/min
IP65
- Kontrola tlaka (maks.)
10 bar
- Kontrola tlaka (min.)
2 bar
- Maks. temperatura okoline
+55 °C
- Min. temperatura okoline
-10 °C
- Način rada
položaj izlaz 2 pod tlakom, ventilirani izlaz 4
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 626343 Bürkert servo upravljani ventil 136775 5470 Namur 220 V/DC, 240 V/DC Materijal kućišta poliamid Brtveni material NBR 1 S
Upute za rad i sigurnost
Upute za rad i sigurnost 626343 Bürkert servo upravljani ventil 136775 5470 Namur 220 V/DC, 240 V/DC Materijal kućišta poliamid Brtveni material NBR 1 S
Opis
Elektromagnetski ventil opremljen je Namur standardnom prirubnicom za jednostavnu izravnu montažu na procesni pogon. Izrađena je od visokokvalitetne plastike.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 4/2-smjerni elektromagnetski ventil Namur
- S ručnim prebacivanjem
- Bez struje, izlaz 2 je pod tlakom, izlaz 4 je odzračen
- Materijal kućišta poliamid
- Brtveni materijal NBR
- Mediji Podmazani i nemasni komprimirani zrak, neutralni plinovi (filtriranje 5 µm)
- Tolerancija napona ± 10%
- Nominalni način rada: Neprekidni rad 100% radni ciklus
- Klasa zaštite IP 65 s utičnicom za uređaj
- Električni priključak Utikači prema DIN 43650 Obrazac C
- Bilo koji položaj ugradnje, po mogućnosti s pogonom prema gore
- Bočne zastavice konektora
Isporuka uključuje
- 4/2-razvodni ventil s servo upravljanjem Bürkert 136775 220 V/DC, 240 V/DC G 1/8 nazivna širina 4 mm kućište od poliamida, brtveni materijal NBR
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
