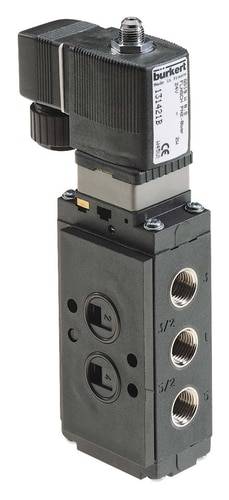

Bürkert servo upravljani ventil 131424 6519 Namur 230 V/AC Materijal kućišta poliamid Brtveni material NBR, PUR 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (139,99 € / komad)
139,99 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert servo upravljani ventil 131424 6519 Namur 230 V/AC Materijal kućišta poliamid Brtveni material NBR, PUR 1 St.
- Veliki protok
- Pouzdano prebacivanje čak i uz potpunu mogućnost regulacije
- Niska potrošnja električne energije
- Verzija od plastike
- Standardno s ručnim prebacivanjem
- Funkcija se može odabrati s uklonjivom pločicom
- Održavanje i ne habanje zbog dobrih svojstava rada na suho
- Utikač se može okretati 4 x 90 °
Tehnički podaci
- Nazivna širina 6,0 mm
- QNn vrijednost zrak 900 l / min
- Raspon tlaka 2 - 8 bara
- Linijski priključci G 1/4 "(priključci 1, 3 i 5), prirubnica Namur (priključci 2 i 4)
- Napon 230 V / 50 - 60 Hz
- Srednja temperatura -10 do +50 ° C
- Temperatura okoline -25 do +55 ° C
- Vrijeme otvaranja 20 ms
- Vrijeme zatvaranja 40 ms
- Potrošnja električne energije 11 VA (uvlačenje), 6/2 VA / W (rad s toplom zavojnicom)
- Vrsta
6519 Namur
- Vrsta proizvoda
servo upravljani ventil
- Radni napon
230 V/AC
- Materijal kućišta
poliamid
- Priključak
G 1/4
- Radni tlak (maks
8 bar
- Pogonska tempratura
-25 °C (min)
- Min. radna temperatura
-25 °C
- Potrošnja struje
2 W
- Proizvođač-br. dijela
131424
- Radni tlak (min.)
2 bar
- Brtveni material
NBR
PUR
- Funkcija
5/2-smjerni ili 3/2-smjerni
- Težina
0.513 kg
- Temperaturni opseg medija
-10 do +50 °C
- Maks. temperatura medija
+50 °C
- Min. temperatura medija
-10 °C
- Medium
neutralni plinovi
- Nazivna širina
6 mm
- Određene značajke
bočna prirubnica
- Visina
175 mm
- Dužina
53 mm
- QNn vrijednost
900 l/min
IP65
- Maks. temperatura okoline
+55 °C
- Min. temperatura okoline
-20 °C
- Način rada
5/2 ili 3/2 sustavno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 626934 Bürkert servo upravljani ventil 131424 6519 Namur 230 V/AC Materijal kućišta poliamid Brtveni material NBR, PUR 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 626934 Bürkert servo upravljani ventil 131424 6519 Namur 230 V/AC Materijal kućišta poliamid Brtveni material NBR, PUR 1 St.
Opis
Membranski ventil sjedala opremljen je Namur standardnom prirubnicom za jednostavnu izravnu montažu na procesni pogon. Izrađena je od visokokvalitetne plastike.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 3/2 i 5/2 put Namur elektromagnetski ventil
- S ručnim prebacivanjem
- S povratom ispušnog zraka, priključak 2 bez struje, unutarnji povrat
- Materijal kućišta poliamid
- Materijal priključnih utičnica pocinčan mesing
- Brtveni materijal NBR i PUR
- Mediji Stlačeni zrak, podmazani i nemasni, neutralni plinovi
- Tolerancija napona ± 10%
- Nominalni način rada: Neprekidni rad 100% radni ciklus
- Klasa zaštite IP 65 s utičnicom za uređaj
- Električni priključak Utikači prema DIN EN 175301-803 Obrazac A (prethodno 43650)
- Bilo koji položaj ugradnje, po mogućnosti s pogonom prema gore
Isporuka uključuje
- 5/2-razvodni ili 3/2-razvodni ventil s servo upravljanjem Bürkert 131424 230 V/AC G 1/4 nazivna širina 6 mm kućište od poliamida, brtveni materijal NBR, PUR
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
