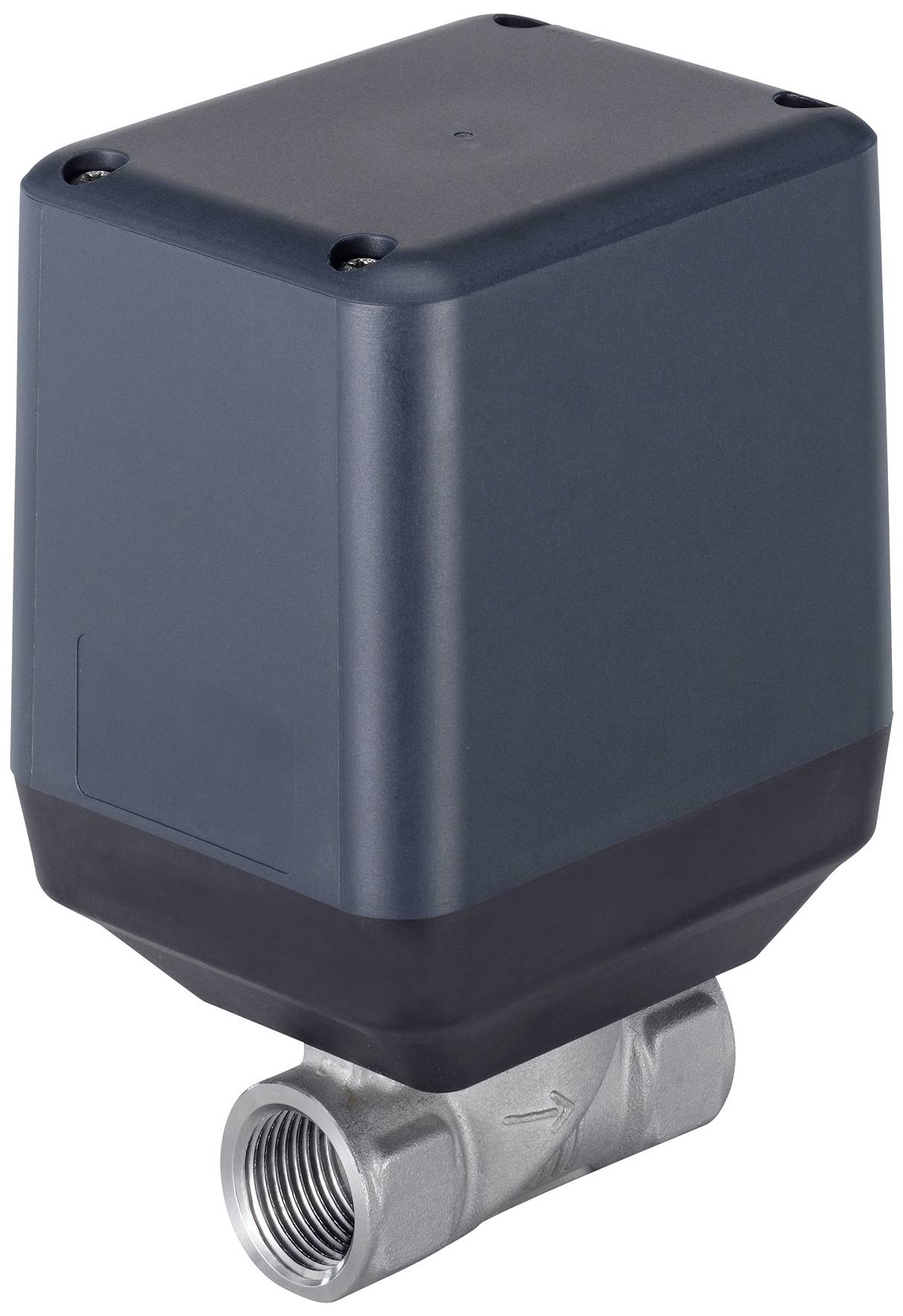

Bürkert proporcionalni regulacijski ventil tlaka 269256 3285 G 1/2 Nazivna širina 8 mm Materijal kućišta polikarbonat Br
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (765,00 € / komad)
765,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert proporcionalni regulacijski ventil tlaka 269256 3285 G 1/2 Nazivna širina 8 mm Materijal kućišta polikarbonat Brtveni material FKM 1 St.
- Pogon nije u kontaktu s medijem
- Izvrstan raspon podešavanja i brzo vrijeme odziva
- Niska potrošnja električne energije
- Nazivna širina priključka DN 15...25
- Varijante: standard, pozicioner, procesni regulator
Tehnički podaci
- Pogon - materijal pogona: PC (polikarbonat)
- Pogon - Materijal pogona 2: PPS (polifenilen sulfid)
- Materijal za brtvljenje - materijal brtve sjedišta: oksidna keramika / FKM
- Tlak i temperatura - Temperatura medija min: 0 °C
- Tlak i temperatura - Temperatura medija max: 70 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Temperatura okoline max: 60 °C
- Tlak i temperatura - nazivni tlak min: 0 bara
- Tlak i temperatura - Nazivni tlak max: 6 bara
- Ulazi/Izlazi - Ulazi/Izlazi: 1 analogni ulaz + 1 binarni izlaz
- Ulazi/izlazi - Ulaz 1 tipa analogne struje: 4-20 mA
- Ulazi/izlazi - Binarni izlaz 1: Ventil zatvoren aktivan
- Električni priključak - Električni priključak 1 tipa: Utikač - M12
- Električni priključak - Električni priključak 1 Broj kontakata: 8 ST
- Električni priključak - Električni priključak 1 tip: muški
- Funkcije - Funkcija: regulacijski ventil
- Funkcije - Hitno resetiranje: Ne
- Funkcije - Električna funkcija: Položaji
- Svojstva uređaja - Podskupina proizvoda: Kompaktni ventili
- Svojstva uređaja - Glavni ventil Princip rada: Leptir ventil
- Svojstva uređaja - Protok: preko sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Karakteristike uređaja - verzija za kisik: Br
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 1,8 m3/h
- Nazivna širina (Kv vrijednost) - Nazivna širina sjedala: 8 mm (5/16")
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Priključak za proces/liniju - Materijal priključka za vod: nehrđajući čelik
- Priključak za proces / vod - priključak za vod 1 nazivna širina: 1/2"
- Procesni / linijski priključak - linijski priključak 1 standard: G
- Napon - napon min / nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Potrošnja električne energije min.: 1 W
- Zavojnica (jezgra) - Potrošnja električne energije max.: 12 W
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: A
- Način rada - Priključak fluidnog voda Broj: 2
- Vrsta
269256
- Vrsta proizvoda
proporcionalni regulacijski ventil tlaka
- Radni napon
24 V
- Materijal kućišta
polikarbonat
- Priključak
G 1/2
- Radni tlak (maks
6 bar
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Potrošnja struje
12 W
- Proizvođač-br. dijela
269256
- Radni tlak (min.)
0 bar
- Brtveni material
FKM
- Temperaturni opseg medija
0 do 70 °C
- Maks. temperatura medija
70 °C
- Min. temperatura medija
0 °C
- Medium
neutralni mediji
- Nazivna širina
8 mm
- Ulaz za podešavanje vrijednosti
4-20 mA
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-10 °C
- Način rada
izravno djelovanje
- Kv vrijednost
1.8 m³/h
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047218 Bürkert proporcionalni regulacijski ventil tlaka 269256 3285 G 1/2 Nazivna širina 8 mm Materijal kućišta polikarbonat Br
Upute za rad i sigurnost
Upute za rad i sigurnost 3047218 Bürkert proporcionalni regulacijski ventil tlaka 269256 3285 G 1/2 Nazivna širina 8 mm Materijal kućišta polikarbonat Br
Opis
Motorizirani ventil s izravnim djelovanjem tip 3285 prikladan je za mjerenje tekućina i plinova u zatvorenim ili otvorenim regulacijskim krugovima. Ventil pokreće koračni motor. Integrirana elektronika čini procesnu integraciju puno lakšom; dodatni upravljački moduli nisu potrebni. Motor ne zahtijeva nikakvu energiju za održavanje određenog otvora ventila. Ovo svojstvo može drastično smanjiti energetske zahtjeve sustava i time ga učiniti učinkovitijim.
Tip 3285 dostupan je kao standardni ON/OFF ili proporcionalni ventil, kao varijanta s integriranim pozicionerom i kao varijanta s integriranim procesnim regulatorom.
Ovaj tekst je strojno preveden.
Tip 3285 dostupan je kao standardni ON/OFF ili proporcionalni ventil, kao varijanta s integriranim pozicionerom i kao varijanta s integriranim procesnim regulatorom.
Ovaj tekst je strojno preveden.
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
