Bürkert proporcionalni regulacijski ventil tlaka 20058820 3281 G 1/2 obujmica Nazivna širina 10 mm Materijal kućišta neh
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (1.439,00 € / komad)
1.439,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert proporcionalni regulacijski ventil tlaka 20058820 3281 G 1/2 obujmica Nazivna širina 10 mm Materijal kućišta nehrđajući čelik Brtveni material PTFE 1 St.
- Pogon nije u kontaktu s medijem
- Izvrstan raspon podešavanja i brzo vrijeme odziva
- Nazivna širina priključka DN 15
- Temperatura medija do 130°C
- Varijante: pozicioner, procesni regulator
Tehnički podaci
- Funkcije - Funkcija: Jednostruki ulaz procesnog kontrolera
- Karakteristike uređaja - Generacija: Motor s opružnim ležajem
- Napon - Napon napajanja: 24V DC
- Materijal: nehrđajući čelik
- Materijal za brtvljenje: PTFE
- Nazivna širina: 10 mm
- Mrežni priključak: G 1/2 utičnica
- Izlaz: 1 analogni izlaz 4-20 mA
- Temperatura medija (stupnjevi C) (max): 130
- Temperatura okoline (stupnjevi C) (max): 60
- Temperatura okoline (stupnjevi C) (min): -10
- Pritisak (bar) (max): 7
- Temperatura medija (stupnjevi C) (min): -20
- Električni priključak: M12/8 PIN + M12/5 PIN
- Potrošnja energije: 12 vata
- Vrijeme otvaranja (msec) (max): 3000
- Vrijeme zatvaranja (ms)(max): 3000
- Ruka/pogonsko sučelje: navoj za nipl M28 x 1,5 (standardni DN 13,15)
- KV vrijednost (M*3/H): 2,25
- Vrijeme otvaranja (ms)(min): 2500
- Vrijeme zatvaranja (ms)(min): 2500
- Vrsta kućišta: ravno sjedalo
- Ulaz 1: 4-20 mA / büS
- Ulaz 2: 4-20mA
- maksimalna temperatura medija: 130°C
- Vrsta
20058820
- Vrsta proizvoda
proporcionalni regulacijski ventil tlaka
- Radni napon
24 V/DC
- Materijal kućišta
nehrđajući čelik
- Priključak
G 1/2 obujmica
- Radni tlak (maks
7 bar
- Potrošnja struje
12 W
- Proizvođač-br. dijela
20058820
- Brtveni material
PTFE
- Temperaturni opseg medija
-20 do 130 °C
- Maks. temperatura medija
130 °C
- Min. temperatura medija
-20 °C
- Medium
neutralni mediji
- Nazivna širina
10 mm
- Ulaz za podešavanje vrijednosti
4-20 mA mA
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-10 °C
- Način rada
izravno djelovanje
- Kv vrijednost
2.25 m³/h
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3048051 Bürkert proporcionalni regulacijski ventil tlaka 20058820 3281 G 1/2 obujmica Nazivna širina 10 mm Materijal kućišta neh
Upute za rad i sigurnost
Upute za rad i sigurnost 3048051 Bürkert proporcionalni regulacijski ventil tlaka 20058820 3281 G 1/2 obujmica Nazivna širina 10 mm Materijal kućišta neh
Opis

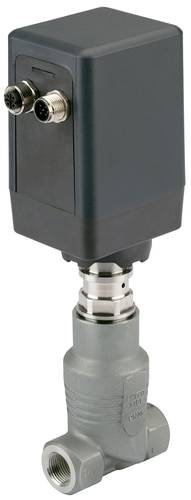

Motorizirani ventil s izravnim djelovanjem tip 3281 posebno je prikladan za mjerenje tekućina i plinova u zatvorenim ili otvorenim regulacijskim krugovima. Ventil pokreće linearni koračni motor. Integrirana elektronika čini procesnu integraciju puno lakšom; dodatni upravljački moduli nisu potrebni. Motor ne zahtijeva nikakvu energiju za održavanje određenog otvora ventila. Ovo svojstvo može drastično smanjiti energetske zahtjeve sustava i time ga učiniti učinkovitijim. Tip 3281 dostupan je kao varijanta s integriranim pozicionerom i kao varijanta s integriranim procesnim regulatorom.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
