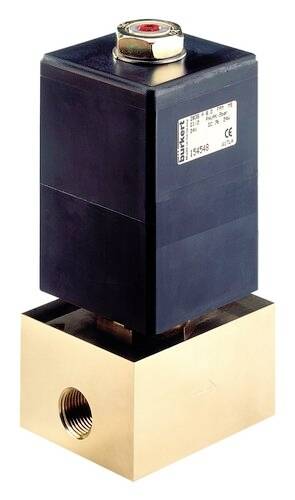

Bürkert proporcionalni regulacijski ventil tlaka 154545 2836 G 1/2 Nazivna širina 6 mm Materijal kućišta nehrđajući čeli
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (1.289,00 € / komad)
1.289,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert proporcionalni regulacijski ventil tlaka 154545 2836 G 1/2 Nazivna širina 6 mm Materijal kućišta nehrđajući čelik Brtveni material FKM 1 St.
- Za veliku propusnost medija
- Izravno djelujući, zatvoren bez struje
- Radni tlak 0... 25 bara
- Nazivne širine DN 3,0 ... 12 mm
- Linijski priključak 1/2” i 3/4”
Tehnički podaci
- Materijal za brtvljenje - kategorija materijala brtve sjedala: elastomeri
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: FKM (fluoro guma)
- Materijal za brtvljenje - brtvljenje prema van Materijal: FKM (fluoro guma)
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 90 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Temperatura okoline max: 55 °C
- Tlak i temperatura - Nazivni tlak min: -1 bar
- Tlak i temperatura - Nazivni tlak max: 8 bara
- Tlak i temperatura - diferencijalni tlak max: 8 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik A prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: lijevo u smjeru protoka
- Električni priključak - Električni priključak Broj kontakata: 2 + zaštitni vodič
- Električni priključak - Vrsta električnog priključka: muški
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - protok: ispod sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Karakteristike uređaja - verzija za kisik: Br
- Svojstva uređaja - Vrsta pogona: podizno sidro
- Karakteristike uređaja - Rad: izravno djelovanje
- Svojstva uređaja - Odvajanje medija: Ne
- Svojstva uređaja - Preklopna funkcija: kontinuirana
- Svojstva uređaja - Izvršenje analize: Br
- Karakteristike uređaja - Steam verzija: Ne
- Svojstva uređaja - vodilica jezgre: klizni prsten
- Karakteristike uređaja - PWM frekvencija min.: 150 Hz
- Karakteristike uređaja - PWM frekvencija max.: 180 Hz
- Svojstva uređaja - raspon podešavanja: 1:25
- Svojstva uređaja - vodilica jezgre 2: bačvasti ležaj
- Medij i kalibracija - položaj ugradnje: bilo koji
- Medij i kalibracija - prikladno za tekuće medije: Da
- Medij i kalibracija - pogodno za plinovite medije: Da
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 970 l/min
- Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 6 mm
- Nazivni promjer (Kv vrijednost) - Kv vrijednost (voda): 0,9 m3/h
- Nazivna veličina (Kv vrijednost) - Nazivna veličina glavnog ventila 1 (inči): 1/4 inča
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 1 oznaka navoja: 1/2
- Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
- Procesni/cijevni priključak - Cijevni priključak 2 tip: unutarnji navoj
- Proces / linijski priključak - linijski priključak 2 vrsta navoja: G
- Proces / linijski priključak - linijski priključak 2 oznaka navoja: 1/2
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - napon min / nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Zavojnica (jezgra) - Veličina zavojnice: 72 mm
- Zavojnica (jezgra) - Otpor zavojnice: 13,5 ohma
- Zavojnica (jezgra) - Vrsta zavojnice: priključena
- Zavojnica (jezgra) - Materijal zavojnice (prekrivanje): EP (epoksi smola)
- Zavojnica (jezgra) - Klasa toplinske izolacije pogona: H
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal jezgre: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Materijal čepa: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Vodeća cijev jezgre Materijal: nehrđajući čelik
- Zavojnica (jezgra) - dio u kontaktu s medijem Vodeći element jezgre 1 Materijal: PTFE (politetrafluoretilen)
- Zavojnica (jezgra) - dio u kontaktu s medijem Vodeći element jezgre 2 Materijal: PEEK (polietereterketon)
- Zavojnica (jezgra) - dio u kontaktu s medijem Odstojna čahura Materijal: nehrđajući čelik
- Materijali - Glavni ventil Materijal u kontaktu s medijem: nehrđajući čelik
- Način rada - Priključak fluidnog voda Broj: 2
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC) A - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC)
- Odobrenja - Nazivna snaga: 24 W
- Vrsta
154545
- Vrsta proizvoda
proporcionalni regulacijski ventil tlaka
- Radni napon
24 V/DC
- Materijal kućišta
nehrđajući čelik
- Priključak
G 1/2
- Radni tlak (maks
8 bar
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Potrošnja struje
24 W
- Proizvođač-br. dijela
154545
- Radni tlak (min.)
-1 bar
- Brtveni material
FKM
- Funkcija
2/2-smjerni
- Temperaturni opseg medija
-10 do 90 °C
- Maks. temperatura medija
90 °C
- Min. temperatura medija
-10 °C
- Medium
neutralni mediji
- Nazivna širina
6 mm
- QNn vrijednost
970 l/min
IP65
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
- Način rada
izravno djelovanje
- Kv vrijednost
0.9 m³/h
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047107 Bürkert proporcionalni regulacijski ventil tlaka 154545 2836 G 1/2 Nazivna širina 6 mm Materijal kućišta nehrđajući čeli
Upute za rad i sigurnost
Upute za rad i sigurnost 3047107 Bürkert proporcionalni regulacijski ventil tlaka 154545 2836 G 1/2 Nazivna širina 6 mm Materijal kućišta nehrđajući čeli
Opis
Proporcionalni ventil s izravnim djelovanjem tipa 2836 radi kao regulacijski ventil s elektromagnetskim pogonom u aplikacijama s relativno velikim protokom. Ventil se zatvara bez struje.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
