Bürkert pozicioner 306913 8692 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (1.295,00 € / komad)
1.295,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

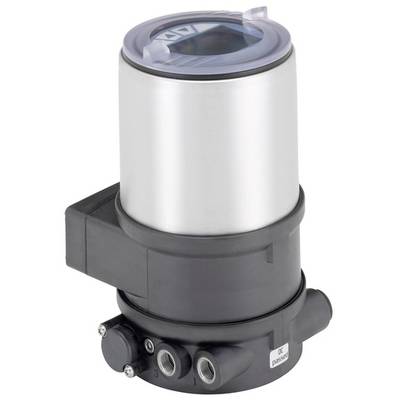

Bürkert pozicioner 306913 8692 1 St.
- Kompaktan i robustan dizajn od nehrđajućeg čelika
- Najlakše puštanje u rad s automatskom funkcijom X-Tune
- Beskontaktni senzor položaja
- Integrirana kontrola protoka zraka i ventilacija opružne komore
- EtherNet/IP, PROFINET, Modbus TCP, PROFIBUS DP-V1 ili Bürkert sistemska sabirnica (büS)
Tehnički podaci
- Kontrola / povratna informacija - Za pogon veličine 40 mm: Ne
- Kontrola / povratna informacija - Za pogon veličine 50 mm: Ne
- Kontrola / povratna informacija - Za pogon veličine 63 mm: Ne
- Kontrola / povratna informacija - Za pogon veličine 70 mm: Da
- Kontrola / povratna informacija - Za pogon veličine 80 mm: Ne
- Kontrola / povratna informacija - Za pogon veličine 90 mm: Da
- Kontrola / povratna informacija - Za pogon veličine 100 mm: Ne
- Kontrola / povratna informacija - Za pogon veličine 125 mm: Ne
- Kontrola / povratna informacija - Za pogon veličine 130 mm: Ne
- Kontrola / povratna informacija - Za pogon veličine 175 mm: Ne
- Kontrola / povratna informacija - Za pogon veličine 225 mm: Ne
- Kontrola / povratna sprega - vrsta pretvornika položaja: interno linearni
- Kontrola / povratna informacija - signal senzora položaja: digitalni 14-bitni
- Upravljački / povratno-pokretni sustav s funkcijom pojačanja: Br
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Ulazi/izlazi - analogni napon tipa ulaza 1: 0-5/10 V
- Ulazi/izlazi - Ulaz 1 tipa analogne struje: 0/4-20 mA
- Ulazi/izlazi - Ulaz 2 tip digitalne tranzistorske veze NPN: Br
- Ulazi/izlazi - Ulaz 2 tipa digitalne tranzistorske veze PNP: Da
- Električni priključak - Vrsta električnog priključka: vijčane stezaljke s kabelskom uvodnicom
- Značajke - Funkcija: Pozicioner
- Svojstva uređaja - Podskupina proizvoda: Pozicioner / procesni regulator
- Svojstva uređaja - način montaže: ELEMENT - pogon
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 7 l/min
- Nazivna širina (Kv vrijednost) - Nazivna širina ventila: 0,6 mm
- Procesni/cijevni priključak - Cijevni priključak 1 tip: unutarnji navoj
- Proces / linijski priključak - Linijski priključak 1 oznaka navoja: 1/8
- Procesni/linijski priključak - Linijski priključak 1 vrsta navoja: G
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65/67
- Softver / Komunikacija - Komunikacijsko sučelje Protokol: Service-büS
- Softver/komunikacija - operativno sučelje: tipkovnica i unutarnji zaslon
- Napon - napon min / nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Napon - Napon napajanja unutar sustava: Ne
- Napon - napon napajanja preko BUS-a: Br
- Napon - Napon napajanja preko izolacijske barijere: Ne
- Napon - Galvanski izolirano napajanje aktuatora: Br
- Način rada - ručni rad: Br
- Način rada - Pneumatska funkcija 1 dvostrukog djelovanja: Br
- Način rada - Pneumatska funkcija 1 jednostrukog djelovanja: Da
- Vrsta odobrenja: ULUL
- Vrsta odobrenja: UL Listed cULus
- Vrsta proizvoda
pozicioner
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Proizvođač-br. dijela
306913
- Priključak
Vijčane stezaljke s kabelskim uvodom
- Radni medij
komprimirani zrak
- min. pogonski napon
24 V
- Nazivna širina
0.6 mm
- Pogonski napon maks.
24 V
- Maks. temperatura okoline
55 °C
- Min. temperatura okoline
-10 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047047 Bürkert pozicioner 306913 8692 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047047 Bürkert pozicioner 306913 8692 1 St.
Opis
Kompaktni pozicioner tipa 8692 dizajniran je za integrirano pričvršćivanje na pneumatske pogone serije procesnih kontrolnih ventila tipa 23xx/2103 i posebno je dizajniran za zahtjeve higijenskih uvjeta procesa. Kontrolni zrak se usmjerava u pogon integriran bez vanjskih crijeva. Jednostavan rad i odabir opsežnih dodatnih softverskih funkcija vrši se putem velikog grafičkog zaslona s pozadinskim osvjetljenjem i membranskom tipkovnicom ili putem KOMUNIKATORA.
Pozicioner detektira položaj ventila bez habanja putem beskontaktnog, analognog senzora položaja. Integrirane dijagnostičke funkcije mogu se koristiti za praćenje radnih uvjeta regulacijskog ventila. Dijagnostičke poruke ventila putem statusnih signala provode se prema NE107 (NAMUR) i bilježe se kao unosi povijesti.
Kućište izrađeno od kemijski otpornih materijala lako se čisti i nudi praktičnu IP zaštitu za korištenje u higijenskoj procesnoj tehnologiji u industriji hrane, pića i farmaceutskoj industriji. U kombinaciji s Bürkert pogonima iz serije ELEMENT, sustav pneumatskog pokretanja omogućuje ventilaciju opružne komore, čime se sprječava kontaminacija pogonskih komora iz okoline.
Ovaj tekst je strojno preveden.
Pozicioner detektira položaj ventila bez habanja putem beskontaktnog, analognog senzora položaja. Integrirane dijagnostičke funkcije mogu se koristiti za praćenje radnih uvjeta regulacijskog ventila. Dijagnostičke poruke ventila putem statusnih signala provode se prema NE107 (NAMUR) i bilježe se kao unosi povijesti.
Kućište izrađeno od kemijski otpornih materijala lako se čisti i nudi praktičnu IP zaštitu za korištenje u higijenskoj procesnoj tehnologiji u industriji hrane, pića i farmaceutskoj industriji. U kombinaciji s Bürkert pogonima iz serije ELEMENT, sustav pneumatskog pokretanja omogućuje ventilaciju opružne komore, čime se sprječava kontaminacija pogonskih komora iz okoline.
Ovaj tekst je strojno preveden.
