Bürkert pneumatski ventil 6510 184307 2.5 do 10 bar 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (79,99 € / komad)
79,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

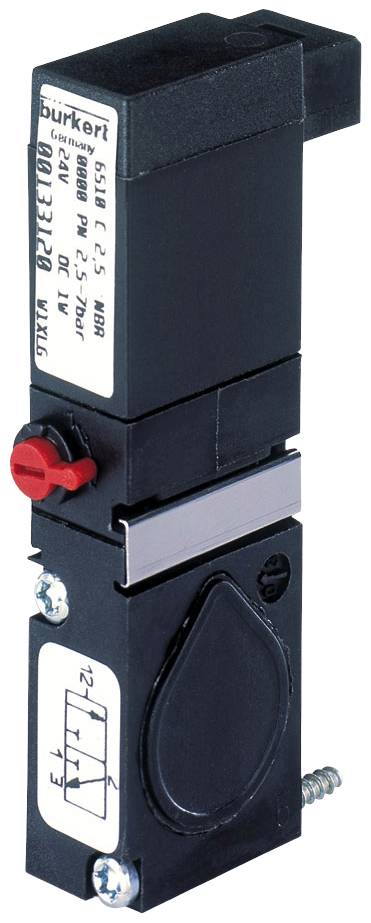

Bürkert pneumatski ventil 6510 184307 2.5 do 10 bar 1 St.
- Kompaktna građa
- Brza vremena prebacivanja
- Niska potrošnja električne energije
Tehnički podaci
- Pogon - ručni rad Materijal: ručni rad nije dostupan
- Oprema (ventilski otok) - dimenzija polja 1: 11 mm
- Materijal brtve - materijal brtve glavnog ventila: NBR (nitrilna guma)
- Materijal brtve - materijal brtve pilota: FKM (fluoro guma)
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 50 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 55 °C
- Tlak i temperatura - nazivni tlak min: 2,5 bara
- Tlak i temperatura - Nazivni tlak max: 10 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: utikač - pravokutni korak 5.08
- Električni priključak - Položaj električnog priključka: opskrbna strana
- Električni priključak - Električni priključak Broj kontakata: 2
- Električni priključak - Polaritet električnog priključka: desni pin pozitivni pol
- Svojstva uređaja - Podskupina proizvoda: Pneumatski ventili
- Karakteristike uređaja - vrsta resetiranja: zračna opruga + mehanička opruga
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Tip upravljanja ventilom: električni
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 10 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 15 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Integrirano smanjenje snage: Ne
- Karakteristike uređaja - Vrsta pričvršćivanja: plastični rezni vijci
- Svojstva uređaja - ugradbene dimenzije: M2 x 20
- Svojstva uređaja - Materijal za pričvršćivanje: čelik
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 150 l/min
- Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 0,6 mm
- Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 2,5 mm
- Procesni/cijevni priključak - dovodni priključak vrsta: prirubnica
- Priključak proces / vod - uzorak prirubnice: FM08
- Procesni/cijevni priključak - vrsta radnog priključka: prirubnica
- Priključak proces / linija - položaj radnog priključka: na pneumatskom modulu
- Priključak proces / vod - radni priključak uzorak prirubnice: FM08
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP20
- Napon - Napon baterije: Da
- Napon - napon min / nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Br
- Zavojnica (jezgra) - Veličina zavojnice: 10 mm
- Zavojnica (jezgra) - Potrošnja električne energije min.: 0,8 W
- Zavojnica (jezgra) - Potrošnja električne energije maks.: 0,8 W
- Zavojnica (jezgra) - ožičenje zavojnice LED: Br
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: Br
- Zavojnica (jezgra) - zavojnica Ožičenje Zaštita polova: Br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: Br
- Zavojnica (jezgra) - ožičenje zavojnice dioda za slobodni hod redundantna: Br
- Materijali - Glavni ventil Materijal u kontaktu s medijem: PA (poliamid)
- Materijali - Glavni ventil Materijal u kontaktu s okolinom: PA (poliamid)
- Materijali - pilot kontrola Materijal u kontaktu s medijem: PPS (polifenilen sulfid)
- Materijali - pilot kontrola Materijal u kontaktu s okolinom: PPS (polifenilen sulfid)
- Način rada - Priključak fluidnog voda Broj: 3
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: C - zatvoren u položaju mirovanja - tlačni priključak 1 (P/NC), radni priključak 2 (A/OUT) do priključka 3 (R/NO) otvoren C - zatvoren u položaju mirovanja - tlačni priključak 1 ( P/NC), radni priključak 2 (A/OUT) na priključak 3 (R/NO) otvoren
- Način rada - ručni rad: Br
- Način rada - Ručni način rada Vrsta: Nije dostupno
- Način rada - ručni rad Zaključavanje: ručni rad nije dostupan
- Način rada - Ručni rad Utor za vijak: nije dostupan ručni rad
- Vrsta proizvoda
pneumatski ventil
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Proizvođač-br. dijela
184307
- Radni tlak (maks
10 bar
- Radni tlak (min.)
2.5 bar
- Područje radnog tlaka
2.5 do 10 bar
- Radni medij
komprimirani zrak
- Ø cijevi
2.5 mm
IP20
- Vrsta
6510
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-10 °C
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046948 Bürkert pneumatski ventil 6510 184307 2.5 do 10 bar 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046948 Bürkert pneumatski ventil 6510 184307 2.5 do 10 bar 1 St.
Opis
Tip 6510 sastoji se od elektromagnetskog ventila tipa 6144 pilot flipper i pneumatskog ventila sa sjedištem. Flipper radni sustav omogućuje prebacivanje visokih tlakova uz nisku potrošnju energije i kratko vrijeme prebacivanja. Svi ventili su standardno opremljeni ručnim upravljanjem u nuždi. Tip 6510 može se poredati u nizu i s utičnim priključkom na stražnjoj strani može se koristiti prvenstveno na ventilskim otocima tipa 8640, a s utičnim priključkom sprijeda prvenstveno na blokovima ventila za upravljanje pneumatskim pogonima.
