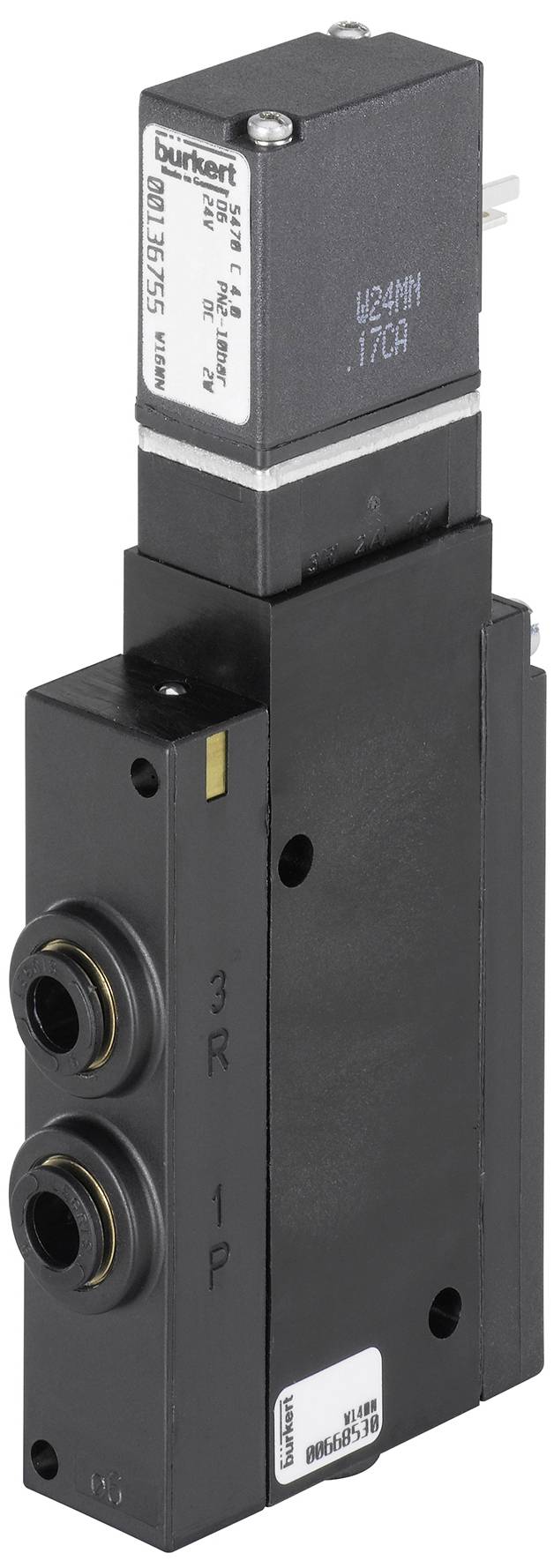

Bürkert pneumatski ventil 5470 133150 2 do 10 bar 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (109,99 € / komad)
109,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert pneumatski ventil 5470 133150 2 do 10 bar 1 St.
- Kompaktni ventil 3/2 i 4/2-smjerna verzija
- Može se poredati u nizu kao blok ventila
- Niska potrošnja električne energije
- Raznolikost pneumatskih priključaka
- Robusna konstrukcija.
Tehnički podaci
- Pogon - ručni rad Materijal: PA (poliamid)
- Oprema (ventilski otok) - dimenzija polja 1: 19 mm
- Materijal brtve - materijal brtve glavnog ventila: NBR (nitrilna guma)
- Materijal za brtvljenje - materijal za brtvljenje pilotske kontrole: FKM (fluoro guma)
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 50 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Temperatura okoline max: 55 °C
- Tlak i temperatura - nazivni tlak min: 2 bara
- Tlak i temperatura - Nazivni tlak max: 10 bara
- Električni priključak - utičnica za uređaj uključena u isporuku: nije uključena
- Električni priključak - Vrsta električnog priključka: uzorak konektora oblik C prema DIN EN 175301-803
- Električni priključak - Položaj električnog priključka: opskrbna strana
- Svojstva uređaja - Podskupina proizvoda: Pneumatski ventili
- Karakteristike uređaja - vrsta resetiranja: zračna opruga + mehanička opruga
- Svojstva uređaja - Glavni ventil Princip rada: Sjedišni ventil
- Svojstva uređaja - Tip upravljanja ventilom: električni
- Svojstva uređaja - Otvoreno uklopno vrijeme maks.: 15 ms
- Svojstva uređaja - uklopno vrijeme zatvaranja max.: 12 ms
- Svojstva uređaja - Nominalni način rada/radni ciklus: 100%
- Svojstva uređaja - Integrirano smanjenje snage: Ne
- Nazivni promjer (Kv vrijednost) - QNn vrijednost (plin): 300 l/min
- Nazivna širina (Kv vrijednost) - nominalna širina pilotskog upravljanja (mm): 1,2 mm
- Nazivna širina (Kv vrijednost) - nazivna širina glavnog ventila 1 (P) (mm): 4 mm
- Procesni/cijevni priključak - dovodni priključak vrsta: prirubnica
- Priključak proces / vod - uzorak prirubnice: FM07
- Priključak za proces/liniju - vrsta radnog priključka: priključak za crijevo
- Priključak proces/linijski - položaj radnog priključka: donja strana ventila
- Procesni / linijski priključak - radni priključak Materijal: mesing
- Priključak proces / linija - promjer radnog priključka (mm): 6 mm
- Klasa zaštite - Klasa zaštite IP (maks. s odgovarajućim priključkom): IP65
- Napon - Napon baterije: Da
- Napon - napon min / nazivni napon: 24 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Zavojnica (jezgra) - Potrošnja električne energije min.: 2 W
- Zavojnica (jezgra) - Potrošnja električne energije maks.: 2 W
- Zavojnica (jezgra) - ožičenje zavojnice LED: Br
- Zavojnica (jezgra) - ožičenje zavojnice Zaštita od prenapona: bez
- Zavojnica (jezgra) - ispravljač ožičenja zavojnice: Br
- Zavojnica (jezgra) - zavojnica Ožičenje Zaštita polova: Br
- Zavojnica (jezgra) - slobodno ožičenje zavojnice dioda: br
- Zavojnica (jezgra) - ožičenje zavojnice dioda za slobodni hod redundantna: Br
- Materijali - Glavni ventil Materijal u kontaktu s medijem: PA (poliamid)
- Materijali - Glavni ventil Materijal u kontaktu s okolinom: PA (poliamid)
- Materijali - pilot kontrola Materijal u kontaktu s medijem: PA (poliamid)
- Materijali - pilot kontrola Materijal u kontaktu s okolinom: PA (poliamid)
- Način rada - broj priključka fluidne linije: 4
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - funkcija ventila: G - otvoren u položaju mirovanja - tlačni priključak 1 (P) na radni priključak 2 (B), radni priključak 4 (A) na izlaz 3 (R) otvoren G - otvoren u položaju mirovanja - tlačni priključak 1 (P) na radni priključak 2 (B), radni priključak 4 (A) na izlaz 3 (R) otvoren
- Način rada - ručni rad: da
- Način rada - tip ručnog rada: rotacijska poluga
- Način rada - zaključavanje ručnog rada: da
- Način rada - ručni rad utor za vijak: da
- Vrsta proizvoda
pneumatski ventil
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Proizvođač-br. dijela
133150
- Radni tlak (maks
10 bar
- Radni tlak (min.)
2 bar
- Područje radnog tlaka
2 do 10 bar
- Radni medij
komprimirani zrak
- Ø cijevi
6 mm
IP65
- Vrsta
5470
- Maks. temperatura medija
50 °C
- Min. temperatura medija
-10 °C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047092 Bürkert pneumatski ventil 5470 133150 2 do 10 bar 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047092 Bürkert pneumatski ventil 5470 133150 2 do 10 bar 1 St.
Opis
Ventili tipa 5470 sastoje se od solenoidnog ventila s pilot klackalicom tipa 6106 i pneumatskog ventila. Nagibna armatura, slična klackalici, savija se u kućištu upravljačkog ventila. Prebacuje ventil. Lagano naginjanje klackalice ne troši se; osnovno podmazivanje nije potrebno. Tip 5470 R dostupan je kao 3/2- i 4/2-putni ventil. Ventili se mogu rasporediti zasebno pomoću prirubnice modula. Mogu se spojiti zajedno s priključnim modulima kako bi formirali blokove ventila. Za radne priključke 2 i 4 postoje različite varijante.
