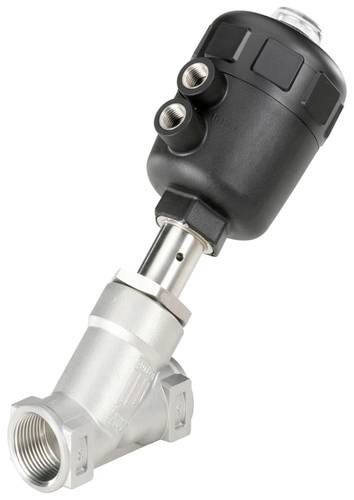

Bürkert kutni ventil sjedala 2000 136816 0 do 16 bar 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Broj
Ukupno (194,99 € / komad)
194,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Drive - Drive verzija: Classic
- Pogon - Veličina pogona: 40 mm
- Pogon - upit položaja preko magnetskog klipa: Br
- Pogon - Kategorija materijala pogona: plastika
- Pogon - materijal pogona: PA (poliamid)
- Pogon - O-prsten između poklopca i košuljice: br
- Pogon - tip priključka zraka za upravljanje: unutarnji navoj
- Tip navoja priključka za pogon - upravljački zrak: G
- Promjer priključka pogona i zraka za upravljanje (inči): 1/8 inča
- Pogon - pozicija priključka za zrak upravljanja: u smjeru linije
- Materijal priključka pogonskog i upravljačkog zraka: nehrđajući čelik
- Promjer otvora za pogon - upravljanje zrakom: 1,2 mm
- Drive - Sučelje s pogonom: metrički
- Drive - Drive povećana kemijska otpornost: Ne
- Pogon - kontrolni konus: br
- Pogon - priključak zraka za upravljanje 1 Predmontirano: konusni utikač
- Pogon - priključak zraka za upravljanje 2 Unaprijed montiran: konusni utikač
- Materijal za brtvljenje - kategorija materijala brtve sjedala: plastika
- Materijal za brtvljenje - materijal za brtvljenje sjedišta: PTFE (politetrafluoretilen)
- Materijal za brtvljenje - materijal kućišta brtvene nazuvice: grafit
- Materijal za brtvljenje - Zapakirana brtva uključena: Da
- Tlak i temperatura - Temperatura medija min: -10 °C
- Tlak i temperatura - Temperatura medija max: 185 °C
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Temperatura okoline max: 30 °C
- Tlak i temperatura - nazivni tlak min: 0 bara
- Tlak i temperatura - Nazivni tlak max: 16 bara
- Tlak i temperatura - kontrolni tlak min: 4 bara
- Tlak i temperatura - kontrolni tlak max: 10 bara
- Tlak i temperatura - Kontrolni tlak vakuuma: Ne
- Svojstva uređaja - podskupina proizvoda: otvoreni/zatvoreni ventili
- Svojstva uređaja - Glavni ventil Princip rada: Ventil s kutnim sjedištem
- Svojstva uređaja - Tip upravljanja ventilom: pneumatski
- Svojstva uređaja - Struktura ventila: pogon
- Svojstva uređaja - izrada tijela ventila: lijevano
- Svojstva uređaja - Protok: preko sjedala
- Svojstva uređaja - vakuumska izvedba: Br
- Karakteristike uređaja - verzija za kisik: Br
- Medij i kalibracija - mogućnost CIP-a: Da
- Medij i kalibracija - mogućnost SIP-a: Da
- Nazivna širina (Kv vrijednost) - Nazivna širina kućišta: 15 mm
- Nazivna širina (Kv vrijednost) - Nazivna širina kućišta (IN): 1/2 inča
- Nazivna širina (Kv vrijednost) - Nazivna širina sjedala: 15 mm
- Materijali - Materijal kućišta ventila Kategorija: Metali
- Materijali - materijal tijela ventila: nehrđajući čelik
- Materijali - kućište ventila Površinska obrada iznutra: neobrađeno
- Materijali - Kućište ventila Vanjska površinska obrada: neobrađena
- Način rada - funkcija ventila Broj položaja prekidača: 2
- Način rada - ručni rad: Br
- Način rada - funkcija upravljanja: A - zatvoren u položaju mirovanja (NC)
- Način rada - Dodatno ručno upravljanje uključeno: Ne
- Odobrenja - priložena potvrda o tvorničkom ispitivanju 3.1: br
- Vrsta odobrenja: IECEx, ATXIECEx, ATEX
- Vrsta odobrenja: Ex h IIC T4 Gb, Ex h IIIC T135°C Db, II 2 G Ex h IIC T4 Gb, II 2 D Ex h IIIC T135°C Db
- Vrsta proizvoda
kutni ventil sjedala
- Mjerno područje (maks.)
16 bar
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Proizvođač-br. dijela
136816
- Radni tlak (maks
16 bar
- Radni tlak (min.)
0 bar
- Područje radnog tlaka
0 do 16 bar
- Ø cijevi
15 mm
- Vrsta
2000. godine
- Maks. temperatura medija
185 °C
- Min. temperatura medija
-10 °C
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3046935 Bürkert kutni ventil sjedala 2000 136816 0 do 16 bar 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3046935 Bürkert kutni ventil sjedala 2000 136816 0 do 16 bar 1 St.
Opis
Ventil s kutnim sjedištem s vanjskim upravljanjem sastoji se od pneumatski upravljanog klipnog pogona i kućišta dvosmjernog ventila. Ovisno o temperaturi okoline, pogon je dostupan u dva različita materijala, PA i PPS. Provjerena, samopodesiva brtva vretena osigurava visoku nepropusnost. Protočno učinkovita kućišta 2/2-smjernog ventila izrađena od bronzirane bronze ili nehrđajućeg čelika za ulaganje omogućuju velike protoke. Ovi robusni ventili koji ne zahtijevaju održavanje mogu se naknadno opremiti opsežnim priborom za indikaciju položaja, ograničenje hoda ili ručni rad u nuždi.
