Bürkert kontrola 316533 8605 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
32 kom. - zaliha Njemačka
Broj
Ukupno (285,00 € / komad)
285,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji

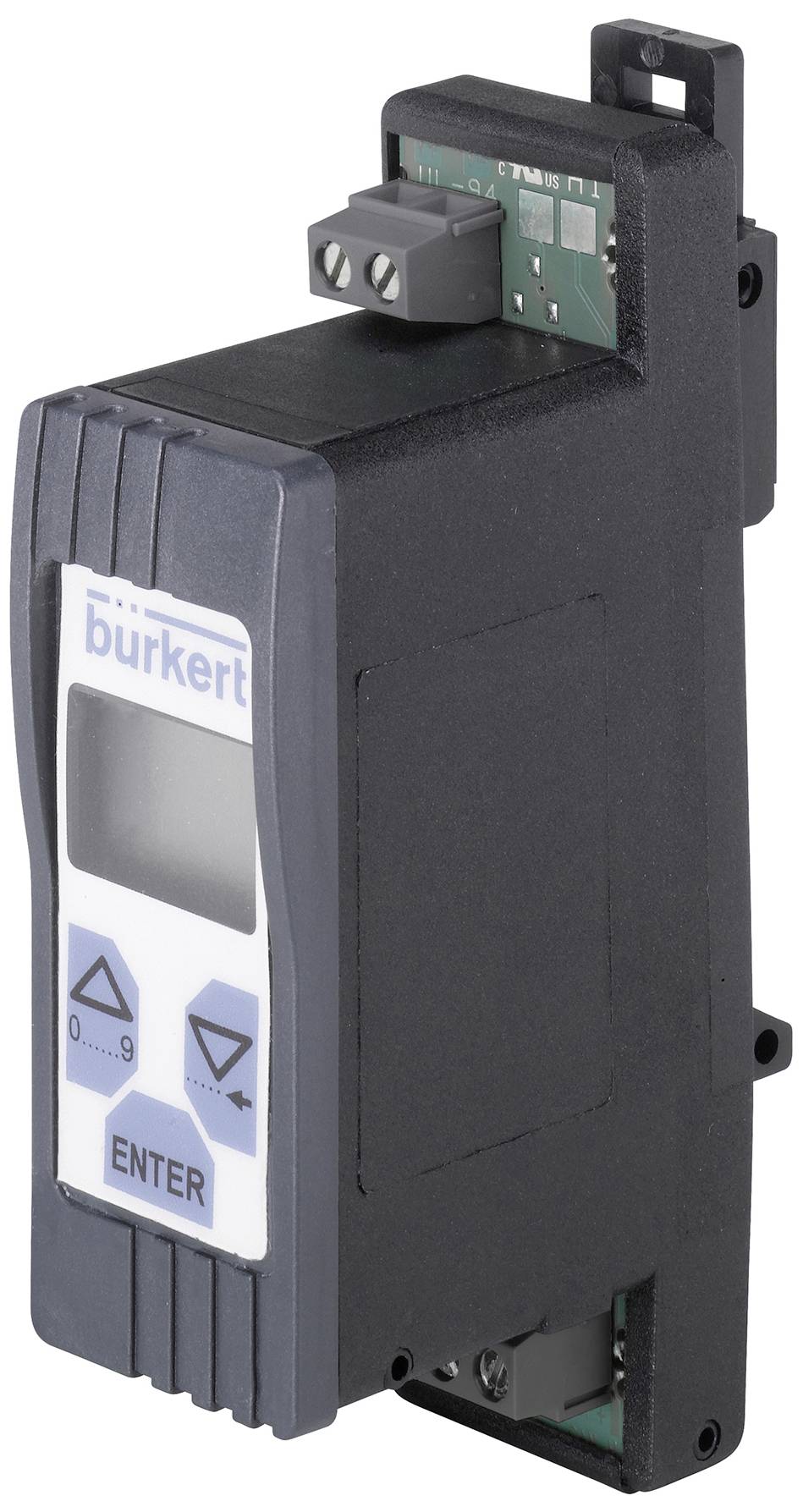

Bürkert kontrola 316533 8605 1 St.
- Programabilna digitalna elektronika
- Pretvara analogni ulazni signal u PWM izlazni signal
- Podesiva PWM frekvencija
- Moguća digitalna komunikacija (büS).
- Dodatna integrirana kontrola vremena i digitalni/analogni ulazi
Tehnički podaci
- Tlak i temperatura - Min. temperatura okoline: -10 °C
- Tlak i temperatura - Maksimalna temperatura okoline: 60 °C
- Ulazi/izlazi - analogni napon tipa ulaza 1: 0-5/10 V
- Ulazi/izlazi - Ulaz 1 tipa analogne struje: 0/4-20 mA
- Ulazi/izlazi - Ulaz 1 tipa analogne naponske impedancije: 20 kOhm
- Ulazi/izlazi - Ulaz 1 tipa analognog strujnog opterećenja: 200 ohma
- Električni priključak - Električni priključak 1 tip: terminalna letvica
- Električni priključak - Električni priključak 1 Broj kontakata: 2 ST
- Električni priključak - Električni priključak 1 tipa: terminalni blok
- Električni priključak - Električni priključak 2 Broj kontakata: 2 ST
- Svojstva uređaja - podskupina proizvoda: elektronika ventila
- Svojstva uređaja - Generacija: Revizija 2
- Svojstva uređaja - Vrsta montaže: montaža na DIN šinu
- Karakteristike uređaja - PWM frekvencija min.: 80 Hz
- Karakteristike uređaja - PWM frekvencija max.: 6.000 Hz
- Svojstva uređaja - Struja zavojnice max.: 2.000 mA
- Softver/komunikacija - Zaslon: Da
- Softver/komunikacija - Dostupne postavke parametara specifične za kupca: Ne
- Napon - napon min / nazivni napon: 12 V
- Napon - Napon max / Nazivni napon: 24 V
- Napon - AC napon: Br
- Napon - DC napon: Da
- Napon - pozitivna tolerancija napona: 10%
- Napon - negativna tolerancija napona: 10%
- Napon - zaostala valovitost: 5%
- Napon - Maksimalna potrošnja električne energije: 1 W
- Odobrenja - Struja zavojnice min.: 500 mA
- Vrsta
316533
- Vrsta proizvoda
kontrola
- Pogonska tempratura
-10 °C (min)
- Min. radna temperatura
-10 °C
- Potrošnja struje
1 W
- Proizvođač-br. dijela
316533
- Maks. temperatura okoline
60 °C
- Min. temperatura okoline
-10 °C
- Vrsta montaže
profilna šina
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3047317 Bürkert kontrola 316533 8605 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3047317 Bürkert kontrola 316533 8605 1 St.
Opis
Digitalna upravljačka elektronika tipa 8605 koristi se za upravljanje proporcionalnim elektromagnetskim regulacijskim ventilima u rasponu učinka od 40-2000 mA. Elektronika pretvara vanjski standardni signal u signal moduliran širinom impulsa (PWM), s kojim se otvaranje proporcionalnog ventila, a time i izlazna varijabla fluida (npr. protok), može kontinuirano podešavati. Interna kontrola struje s radnim ciklusom PWM signala kao manipulirane varijable osigurava da se svakoj vrijednosti ulaznog signala jasno dodijeli određena vrijednost efektivne struje zavojnice, bez obzira na toplinsko stanje zavojnice. Korištenjem zaslona i upravljačkih gumba, elektronika se može jednostavno prilagoditi određenom proporcionalnom ventilu i specifičnim uvjetima primjene. Kako bi se regulacija - a time i proporcionalni ventil - integrirala u regulaciju više razine, potrebna je CAN verzija regulacije (nazvana büS). Parametriranje i konfiguracija proporcionalnog ventila može se izvršiti brzo i jednostavno pomoću softvera Bürkert Communicator. BüS upravljačka elektronika također omogućuje integraciju zapornih ventila u büS/CAN sustave. Integrirana funkcija kontrole vremena omogućuje otvaranje ili zatvaranje zapornog ventila na određeno vrijeme. To se koristi, na primjer, za kontrolu količine u procesima punjenja. Po izboru, tip 8605 može biti opremljen dodatnom I/O pločom. To omogućuje spajanje vanjskih senzora ili prekidača. Ponašanje ventila prema ovim ulaznim signalima može se konfigurirati (npr. regulacija u dvije točke).
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
