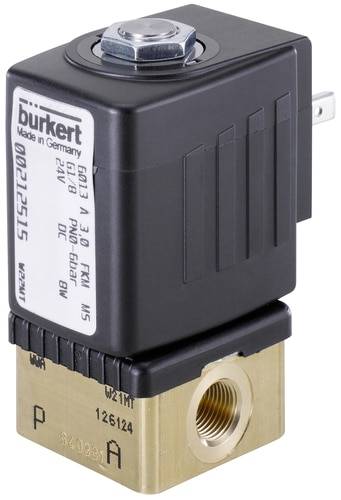

Bürkert izravno upravljanje ventila 136022 6013 230 V/AC G 1/4 obujmica Nazivna širina 3 mm 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
1 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (159,99 € / komad)
159,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
Bürkert izravno upravljanje ventila 136022 6013 230 V/AC G 1/4 obujmica Nazivna širina 3 mm 1 St.
- Mali dizajn
- izravno djelovanjem
- FKM brtva kao standard
- Klizni kalem se može zakrenuti 4 x 90 °
- brzo prebacivanje
- Prikladno za tehnički vakuum
- Za upotrebu na visokim temperaturama
Tehnički podaci
- Nominalni promjer 3,0 mm
- Priključak na cijev G 1/4 "
- Kv vrijednost 0,23 m³ / h
- Raspon tlaka 0 - 10 bara
- Napon 230 V / 50 Hz
- Viskoznost max. 21 mm² / s
- Vrijeme otvaranja 20 ms
- Vrijeme zatvaranja 30 ms
- Potrošnja električne energije 10 W, 24 VA (odijelo), 17 VA (rad)
- Vrsta proizvoda
izravno upravljanje ventila
- Radni napon
230 V/AC
- Radni tlak (maks
14 bar
- Materijal kućišta
mjed
- Priključak
G 1/4 obujmica
- Temperaturni opseg medija
-40 do +180 °C
- Proizvođač-br. dijela
136022
- Radni tlak (min.)
0 bar
- Brtveni material
PTFE
15 % grafit
- Funkcija
2/2-smjerni
- Težina
0.532 kg
- Maks. temperatura medija
+180 °C
- Min. temperatura medija
-40 °C
- Medium
neutralni mediji
- Nazivna širina
3 mm
- Određene značajke
obujmica
IP65
- Maks. temperatura okoline
+55 °C
- Min. temperatura okoline
-40 °C
- Kv vrijednost
3.83 l/min
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 625162 Bürkert izravno upravljanje ventila 136022 6013 230 V/AC G 1/4 obujmica Nazivna širina 3 mm 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 625162 Bürkert izravno upravljanje ventila 136022 6013 230 V/AC G 1/4 obujmica Nazivna širina 3 mm 1 St.
Opis
Mali magnetni ventil koristi se za zaključavanje, doziranje, punjenje i odzračivanje.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 2/2-smjerni ventil Klein elektromagnetskog
- Zatvoreno u mirovanju
- Materijal kućišta mesing
- Brtveni materijal PTFE
- Mediji: neutralni plinovi i tekućine (poput komprimiranog zraka, vode, hidrauličkog ulja, tehničkog vakuuma)
- Materijal zavojnice epoksidni stupanj H
- Tolerancija tolerancije ± 10%
- Nazivni način rada: kontinualni rad s jednim ventilom 100% radnog ciklusa
- Stupanj zaštite IP 65 s utičnicom
- Električni priključak prema DIN EN 175301-803 Obrazac A (prethodno DIN 43650)
- Položaj ugradnje proizvoljan, po mogućnosti voziti prema gore
Isporuka uključuje
- 2/2-razvodni ventil s izravnim upravljanjem Bürkert 136022 230 V/AC G 1/4 nazivna širina 3 mm kućište od mjeda, brtveni materijal PTFE, 15 % grafit
Napomene
Kv vrijednost označava protok vode kroz ventil u litri po minuti pri tlaku nešto ispod 1 bara i temperaturi vode u rasponu od 5 do 30 ° C. Opseg isporuke bez utičnice za aparat (vidi pribor).
