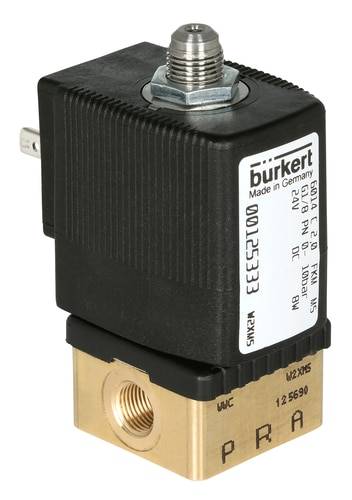

Slika slična
Slika slična
Bürkert izravno upravljanje ventila 126149 6014 230 V/AC Materijal kućišta mjed Brtveni material FKM 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
5 kom. - zaliha Njemačka
Broj
Ukupno (124,99 € / komad)
124,99 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
3/2-smjerni elektromagnetski ventil, izravnog djelovanja
- Mali dizajn
- Izravna gluma
- FKM brtva standardno
- Utikač se može okretati 4 x 90 °
- Brzo prebacivanje
- Pogodno za tehnički vakuum
Tehnički podaci
- Nazivna širina 2,0 mm
- Utičnica za mrežni priključak G 1/4 "
- Kv vrijednost 0,11 m³ / h
- Raspon tlaka 0 - 10 bara
- Napon 230 V / 50 Hz
- Srednja temperatura -10 do +100 ° C
- Temperatura okoline -10 do +55 ° C
- Viskoznost max. 21 mm² / s
- Vrijeme otvaranja 10 - 15 ms
- Vrijeme zatvaranja 15 - 20 ms
- Potrošnja električne energije 24 VA (uvlačenje), 17 VA (rad), 8 W.
- Vrsta
6014
- Vrsta proizvoda
izravno upravljanje ventila
- Radni napon
230 V/AC
- Materijal kućišta
mjed
- Priključak
G 1/4
- Radni tlak (maks
10 bar
- Proizvođač-br. dijela
126149
- Radni tlak (min.)
0 bar
- Brtveni material
FKM
- Funkcija
3/2-smjerni
- Težina
0.422 kg
- Temperaturni opseg medija
-10 do +100 °C
- Maks. temperatura medija
+100 °C
- Min. temperatura medija
-10 °C
- Medium
neutralni mediji
- Nazivna širina
2 mm
- Određene značajke
obujmica
- Visina
79 mm
- Dužina
46 mm
- QNn vrijednost
120 l/min
IP65
- Maks. temperatura okoline
+55 °C
- Min. temperatura okoline
-10 °C
- Način rada
zatvoreni položaj, izlaz 2 razriješen
- Kv vrijednost
1.83 l/min
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 625316 Bürkert izravno upravljanje ventila 126149 6014 230 V/AC Materijal kućišta mjed Brtveni material FKM 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 625316 Bürkert izravno upravljanje ventila 126149 6014 230 V/AC Materijal kućišta mjed Brtveni material FKM 1 St.
Opis
Elektromagnetski ventil koristi se za neutralne plinovite i tekuće medije, posebno za upravljanje pneumatskim pogonima s jednostranim djelovanjem ili za tehnički vakuum.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- 3/2-smjerni elektromagnetski ventil
- Zatvoreno u položaju mirovanja, izlaz 2 neopterećen
- S ručnim prebacivanjem
- Materijal kućišta mesing
- Materijal brtve FKM
- Mediji: neutralni plinovi i tekućine (poput komprimiranog zraka, vode, gradskog plina, plina za velike daljine, hidrauličkog ulja, tehničkog vakuuma)
- Materijal zavojnice poliamid
- Tolerancija napona ± 10%
- Nominalni način rada: kontinualni rad s jednim ventilom 100% radni ciklus
- Klasa zaštite IP 65 s utičnicom za uređaj
- Električni priključak prema DIN EN 175301-803 oblik A
- Bilo koji položaj ugradnje, po mogućnosti s pogonom prema gore
Isporuka uključuje
- 3/2-razvodni ventil s izravnim upravljanjem Bürkert 126149 230 V/AC G 1/4 nazivna širina 2 mm kućište od mjeda, brtveni materijal FKM
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
